2.2 Определение образца
PATTERN DEF
Применение
С помощью функции PATTERN DEF простым способом
определяются часто повторяющиеся образцы обработки,
которые можно вызывать с помощью функции CYCL CALL PAT.
Как и при определении циклов, для определения образцов также
существует вспомогательная графика, изображающая
соответствующие параметры ввода.
Существуют следующие образцы обработки:
Используйте PATTERN DEF только в комбинации с
осью инструмента Z!

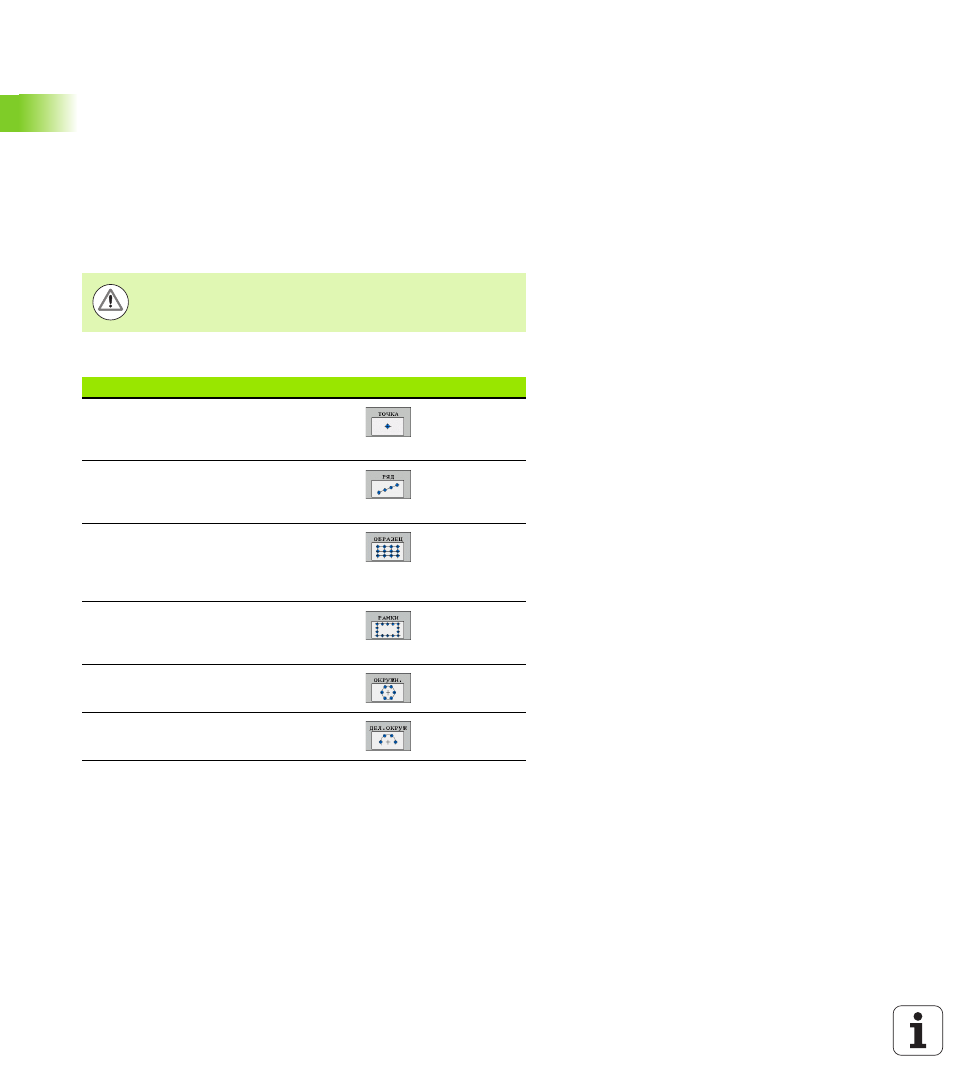

Образцы обработки
Softkey
Стр.
ТОЧКА
Определение вплоть до 9
произвольных позиций обработки
РЯД
Определение отдельного ряда,
прямого или развернутого
ОБРАЗЕЦ
Определение отдельного образца,
прямого, развернутого или
искаженного
РАМКА
Определение отдельной рамки,
прямой, развернутой или искаженной
ОКРУЖНОСТЬ
Определение полного круга
СЕГМЕНТ ОКРУЖНОСТИ
Определение сегмента окружности
