HEIDENHAIN TNC 620 297
14.3
БА
З
О
В
Ы
Й
РА
З
В
О
Р
О
Т
по
дв
ум
от
в
е
р
с
ти
я
м
(
цик
л
401, DIN/ISO: G401)
14.3 БАЗОВЫЙ РАЗВОРОТ по двум
отверстиям (цикл 401, DIN/ISO:
G401)

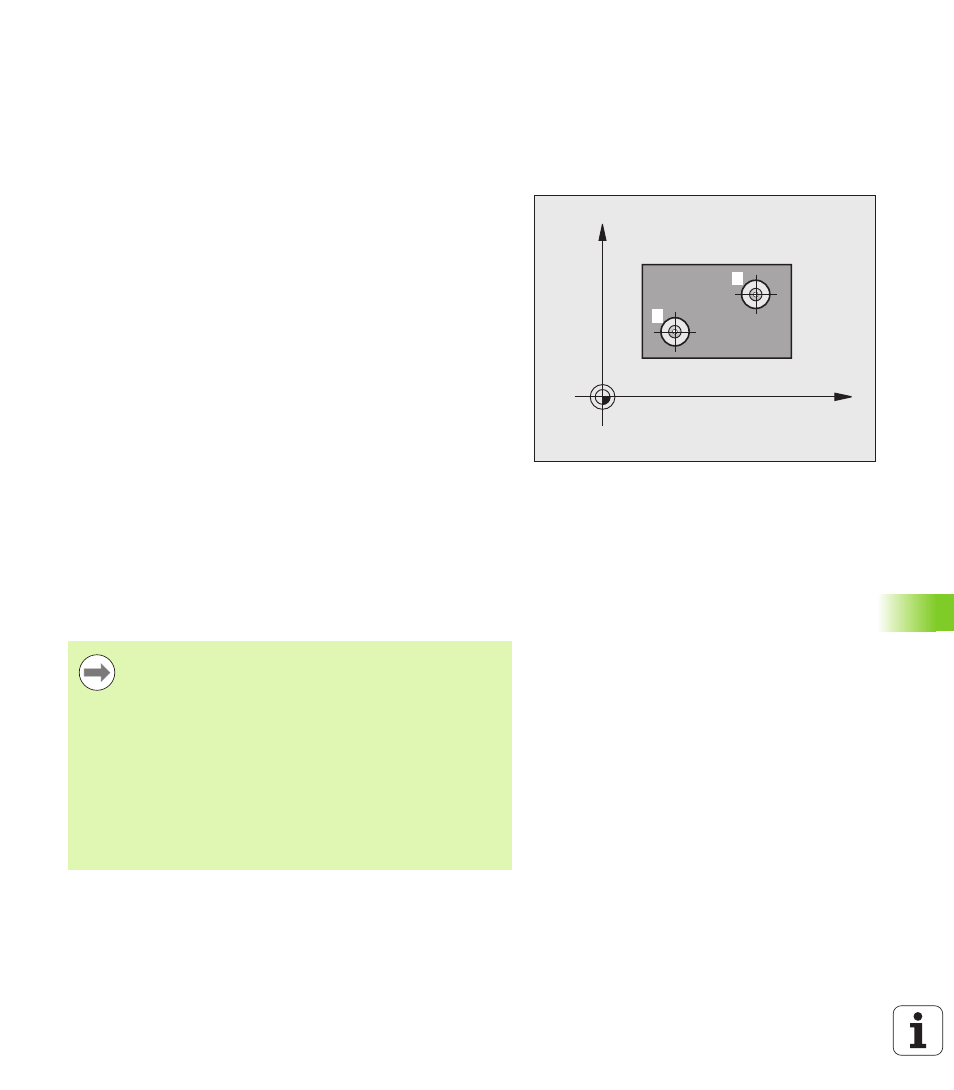

Ход цикла
Цикл измерительного щупа 401 определяет центры двух
отверстий. Затем система ЧПУ рассчитывает угол между главной
осью плоскости обработки и прямой, соединяющей центры
отверстий. С помощью функции базового разворота ЧПУ
компенсирует вычисленное значение. При желании можно
компенсировать измеренный угол путем поворота круглого стола.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренном ходу (значение из колонки FMAX) с
использованием алгоритма позиционирования (смотри
„Отработка циклов измерительного щупа” на странице 287) в
заданный центр первого отверстия 1
2 Затем измерительный щуп перемещается на заданную высоту
измерения и путем четырех замеров определяет первый
центр отверстия
3 После этого щуп возвращается на безопасную высоту и
позиционируется в заданный центр второго отверстия 2
4 Система ЧПУ перемещает измерительный щуп на заданную
высоту измерения и путем четырех замеров определяет центр
второго отверстия
5 Система ЧПУ позиционирует щуп обратно на безопасную
высоту и выполняет базовый разворот на измеренную
величину
Учитывайте при программировании!
X
Y
1
2
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Система ЧПУ отменяет активный базовый разворот в
начале цикла.
Если необходимо компенсировать разворот путем
поворота круглого стола ЧПУ автоматически
использует следующие оси вращения:
„ C для оси инструмента Z
„ B для оси инструмента Y
„ A для оси инструмента X
