HEIDENHAIN TNC 620
379
16.4
ИЗМЕРЕНИЕ
УГ
ЛА
(
цик
л
420, DIN/ISO: G420)
U
Направление перемещения 1 Q267: направление, в
котором измерительный щуп должен подаваться к
детали:
-1: отрицательное направление перемещения
+1: положительное направление перемещения
U

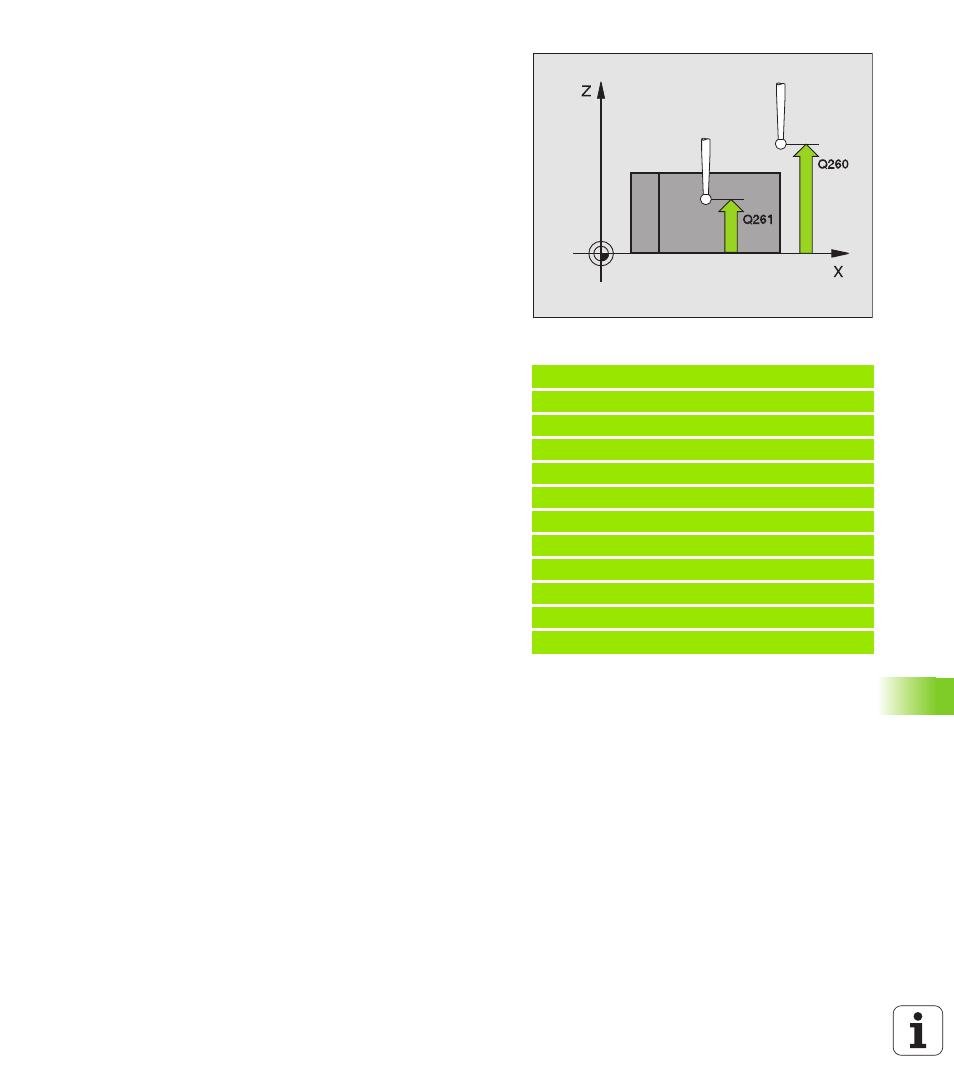

Высота измерения по оси щупа Q261 (абсолютная):
координата центра сферы (=точки контакта) по
оси измерительного щупа, на которой должно
производиться измерение. Диапазон ввода от
-99999,9999 до 99999,9999
U
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон ввода
от 0 до 99999,9999
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительного щупа, при которой
столкновение между щупом и заготовкой
(зажимным устройством) невозможно. Диапазон
ввода от -99999,9999 до 99999,9999
U
Переход на безопасную высоту Q301: задается, как
измерительный щуп должен перемещаться между
точками измерения:
0: перемещение на высоту измерения между
точками измерения
1: перемещение на безопасную высоту между
точками измерения
U
Протокол измерений Q281: задайте, должна ли
ЧПУ создавать протокол измерений:
0: не создавать протокол измерений
1: создавать протокол измерений: TNC сохраняет
файл протокола TCHPR420.TXT как правило в
каталоге, в котором сохраняется также программа
измерения TNC:\
2: прерывть работу программы и выводить
протокол измерений на дисплей ЧПУ
Продолжение программы с помощью NC-старт
Пример: NC-кадры
5 TCH PROBE 420 ИЗМЕРЕНИЕ УГЛА
Q263=+10 ;1 ТОЧКА 1 ОСИ
Q264=+10 ;1 ТОЧКА 2 ОСИ
Q265=+15 ;2 ТОЧКА 1 ОСИ
Q266=+95 ;2 ТОЧКА 2 ОСИ
Q272=1
;ОСЬ ИЗМЕРЕНИЯ
Q267=-1
;НАПР. ПЕРЕМЕЩЕНИЯ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОП. РАССТ.
Q260=+10 ;БЕЗОП. ВЫСОТА
Q301=1
;ПЕРЕХОД НА БЕЗ. ВЫСОТУ
Q281=1
;ПРОТОКОЛ ИЗМЕРЕНИЙ
