Циклы измерительных щупов: автоматическая установка точек привязки
15.13
ПРИВ
ЯЗКА
К
КООР
ДИНА
ТЕ
(
цик
л
419, DIN/ISO: G419)

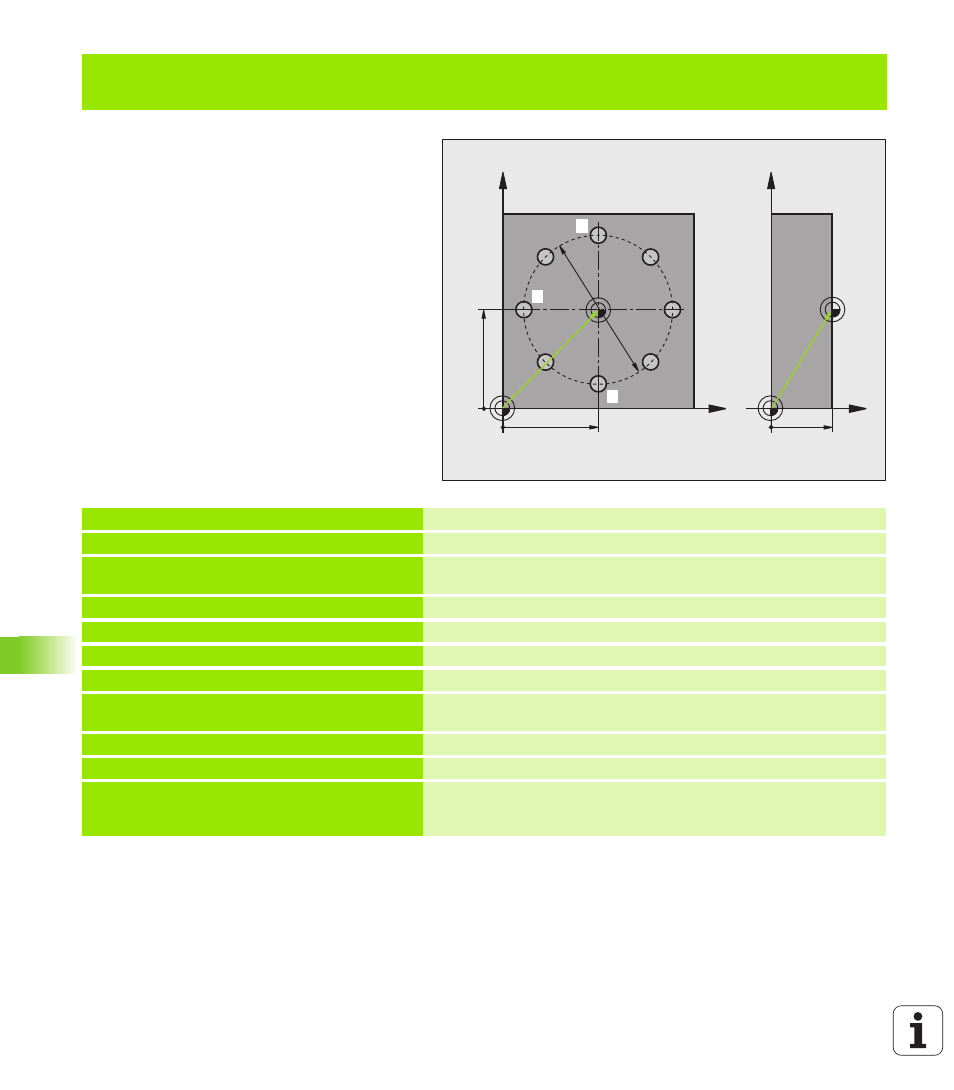

Пример: Задание точки привязки к верхней грани детали и центру окружности
отверстий
Измеренный центр окружности отверстий
должен записываться в таблицу предустановок
для его последующего использования.
0 BEGIN PGM CYC416 ММ
1 TOOL CALL 69 Z
Вызвать инструмент 0 для установки оси измерительного щупа
2 TCH PROBE 417 ТЧК. ПРИВ.К ОСИ ЩУПА
Определение цикла для установки точки привязки к оси
измерительного щупа
Q263=+7,5 ;1 ТОЧКА ПО 1 ОСИ
Точка измерения: X-координата
Q264=+7.5 ;1 ТОЧКА 2 ОСИ
Точка измерения: Y-координата
Q294=+25 ;1 ТОЧКА 3 ОСИ
Точка измерения: Z-координата
Q320=0
;БЕЗОП. РАССТ.
Безопасное расстояние дополнительно к колонке SET_UP
Q260=+50 ;БЕЗОП. ВЫСОТА
Высота, на которой ось измерительного щупа может
перемещаться без столкновения
Q305=1
;НОМЕР В ТАБЛИЦЕ
Записать координату Z в строку 1
Q333=+0 ;ТОЧКА ПРИВЯЗКИ
Установить ось измерительного щупа на 0
Q303=+1 ;ПЕРЕДАЧА ЗНАЧЕНИЯ
ИЗМЕР.
Сохранить рассчитанную точку привязки, связанную с системой
координат станка (REF-система), в таблице предустановок
PRESET.PR
X
Y
35
35
50
Z
Y
20
1
2
3
