298
Циклы измерительных щупов: автоматическое определение разворота детали
14.3
БА
З
О
В
Ы
Й
РА
З
В
О
Р
О
Т
по
дв
ум
от
в
е
р
с
ти
я
м
(
цик
л
401, DIN/ISO: G401)

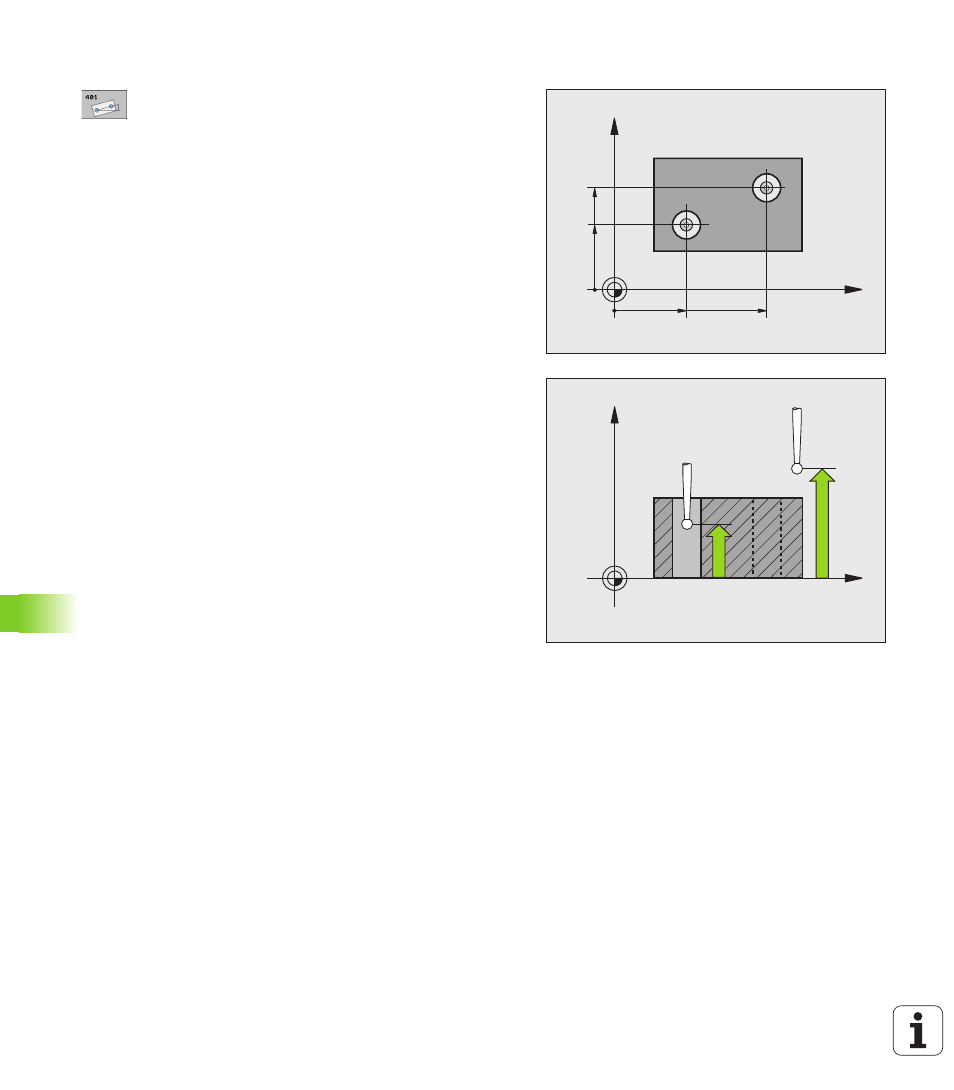

Параметры цикла
U
1 отверстие: центр по 1-ой оси Q268
(абсолютно): центр первого отверстия по главной
оси плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
1 отверстие: центр по 2-ой оси Q269
(абсолютно): центр первого отверстия по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
2 отверстие: центр по 1-ой оси Q270
(абсолютно): центр второго отверстия по главной
оси плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
2 отверстие: центр по 2-ой оси Q271
(абсолютно): центр второго отверстия по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на которой
должно производиться измерение. Диапазон
ввода от -99999,9999 до 99999,9999
U
Безопасная высота Q260 (абсолютная):
координата по оси измерительного щупа, при
которой столкновение между щупом и заготовкой
(зажимным устройством) невозможно. Диапазон
ввода от -99999,9999 до 99999,9999
U
Предварительная настройка базового
разворота Q307 (абсолютная): если угол должен
измеряться не относительно главной оси, а
относительно произвольной прямой, то
необходимо ввести угол опорной прямой. В этом
случае для базового разворота ЧПУ распознает
разность между измеренным значением и углом
опорной прямой. Диапазон ввода от -360,000 до
360,000
X
Y
Q271
Q269
Q268
Q270
X
Z
Q261
Q260
