1 sl- цик л ы со сл о ж ной фо рмуло й ко н тур а – Инструкция по эксплуатации HEIDENHAIN TNC 620 (340 56x-02) Cycle programming
Страница 223
HEIDENHAIN TNC 620
223
9.1 SL-
цик
л
ы
со
сл
о
ж
ной
фо
рмуло
й
ко
н
тур
а

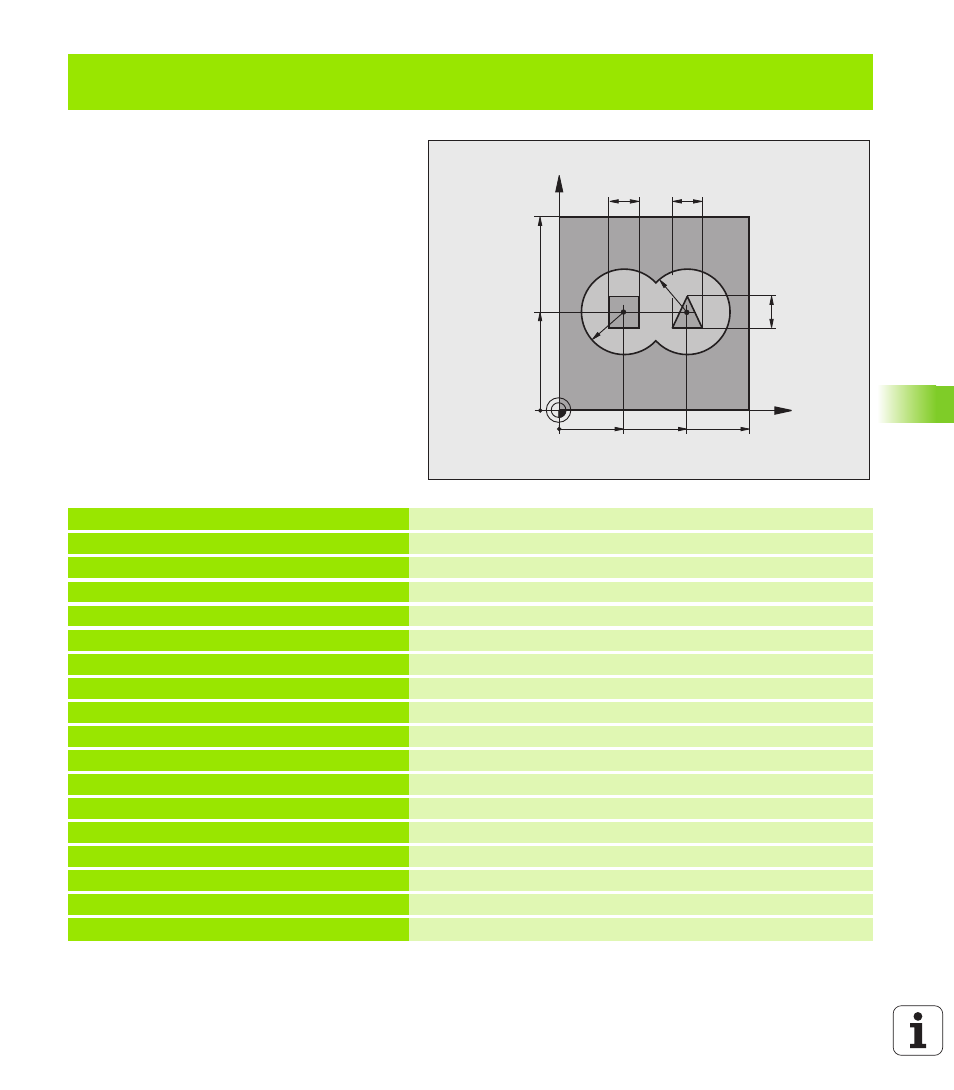

Пример: накладывающиеся контуры с формулой контура, черновая и чистовая
обработка
0 BEGIN PGM KONTUR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2.5
Определение инструмента черновая фреза
4 TOOL DEF 2 L+0 R+3
Определение инструмента чистовая фреза
5 TOOL CALL 1 Z S2500
Вызов инструмента черновая фреза
6 L Z+250 R0 FMAX
Отвод инструмента
7 SEL CONTOUR “MODEL“
Программа определения контура
8 CYCL DEF 20 ДАННЫЕ КОНТУРА
Определение общих параметров обработки
Q1=-20
;ГЛУБИНА ФРЕЗ.
Q2=1
;ПЕРЕКР.ТРАЕКТОРИИ
Q3=+0.5
;ПРИПУСК СБОКУ
Q4=+0.5
;ГЛУБИНА ПРИПУСКА
Q5=+0
;КООРД. ПОВЕРХНОСТИ
Q6=2
;БЕЗОП. РАССТ.
Q7=+100 ;БЕЗОПАСНАЯ ВЫСОТА
Q8=0.1
;РАДИУС СКРУГЛЕНИЯ
Q9=-1
;НАПР. ВРАЩЕНИЯ
X
Y
35
50
100
100
16
16
R25
65
16
R25
