Ход цикла, Учитывайте при программировании, Ход цикла учитывайте при программировании – Инструкция по эксплуатации HEIDENHAIN TNC 620 (340 56x-02) Cycle programming
Страница 300
300
Циклы измерительных щупов: автоматическое определение разворота детали
14.4
БА
З
О
В
Ы
Й
РА
З
В
О
Р
О
Т
по
дв
ум
о
с
тров
ам
(
цик
л
402, DIN/ISO: G402)
14.4 БАЗОВЫЙ РАЗВОРОТ по
двум островам (цикл 402,
DIN/ISO: G402)

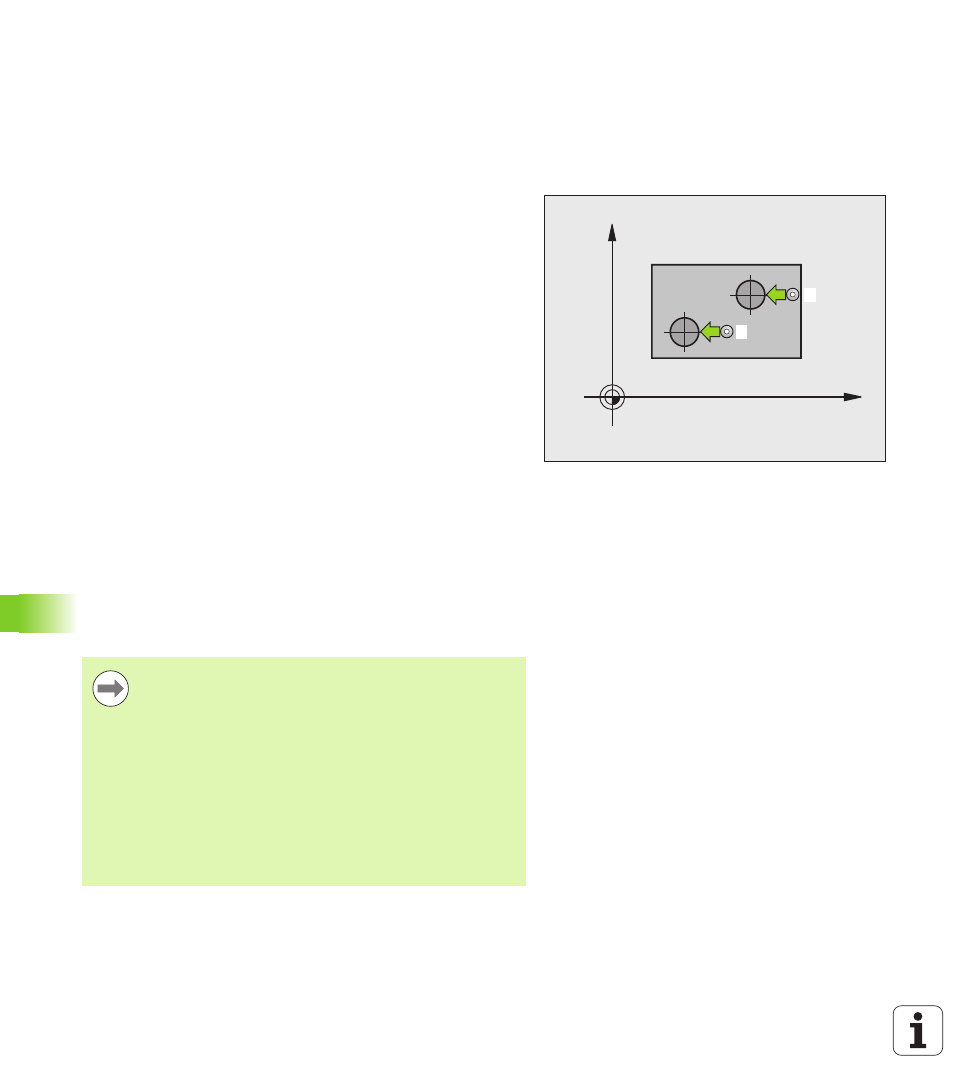

Ход цикла
Цикл измерительного щупа 402 определяет центры двух
островов. Затем система ЧПУ рассчитывает угол между главной
осью плоскости обработки и прямой, соединяющей центры
островов. С помощью функции базового разворота ЧПУ
компенсирует вычисленное значение. При желании можно
компенсировать измеренный угол путем поворота круглого стола.
1 ЧПУ позиционирует измерительный щуп на ускоренном ходу
(значение из колонки FMAX) с использованием алгоритма
позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 287) в точку измерения
1
первого острова
2 Измерительный щуп перемещается на заданную высоту
измерения 1 и путем касания определяет первый центр
острова. Между смещенными на 90° точками измерения щуп
перемещается по дуге окружности
3 Затем измерительный щуп возвращается на безопасную
высоту и позиционируется в точке измерения
5
второго остова
4 ЧПУ перемещает измерительный щуп на заданную высоту
измерения 2 и путем касания определяет второй центр
острова
5 Система ЧПУ позиционирует щуп обратно на безопасную
высоту и выполняет базовый разворот на измеренную
величину
Учитывайте при программировании!
X
Y
1
5
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Система ЧПУ отменяет активный базовый разворот в
начале цикла.
Если необходимо компенсировать наклон путем
поворота круглого стола ЧПУ автоматически
использует следующие оси вращения:
C для оси инструмента Z
B для оси инструмента Y
A для оси инструмента X
