HEIDENHAIN TNC 620
349
15.10
ПРИВ
ЯЗКА
К
ЦЕНТР
У
ОК
Р
У
ЖНОС
ТИ
ОТВЕР
С
ТИЙ
(
цик
л
416, DIN/ISO:
G416)
15.10 ПРИВЯЗКА К ЦЕНТРУ
ОКРУЖНОСТИ ОТВЕРСТИЙ
(цикл 416, DIN/ISO: G416)

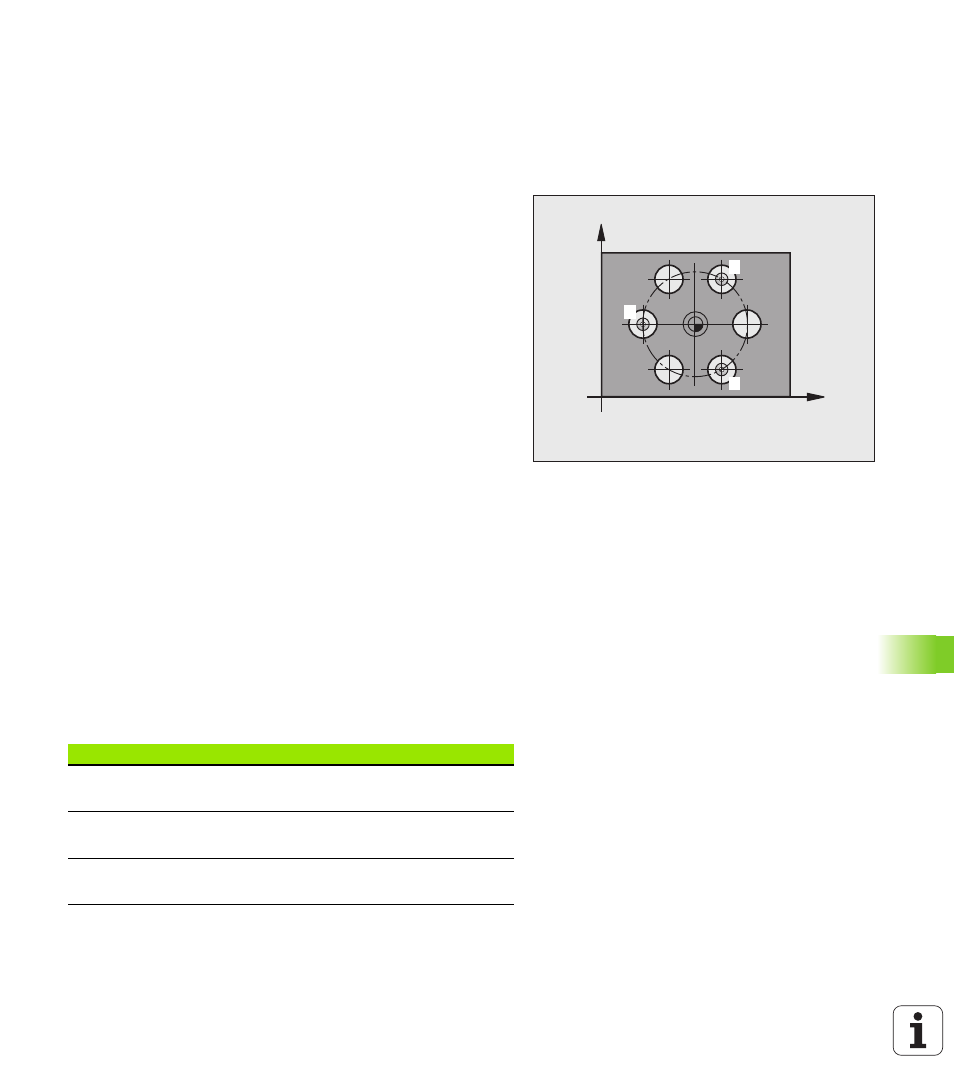

Ход цикла
Цикл измерительного щупа 416 определяет центр окружности
отверстий путем измерения трех отверстий и задает его в
качестве точки привязки . По выбору система ЧПУ может
записывать этот центр в таблицу нулевых точек или в таблицу
предустановок.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренном ходу (значение из колонки FMAX) с
использованием алгоритма позиционирования (смотри
„Отработка циклов измерительного щупа” на странице 287) в
заданный центр первого отверстия
1
2 Затем измерительный щуп перемещается на заданную высоту
измерения и путем четырех замеров определяет центр
первого отверстия
3 После этого щуп возвращается на безопасную высоту и
позиционируется в заданный центр второго отверстия
2
4 Система ЧПУ перемещает измерительный щуп на заданную
высоту измерения и путем четырех замеров определяет центр
второго отверстия
5 После этого щуп возвращается на безопасную высоту и
позиционируется в заданный центр третьего отверстия
3
6 Система ЧПУ перемещает измерительный щуп на заданную
высоту измерения и путем четырех замеров определяет центр
третьего отверстия
7 Затем ЧПУ позиционирует щуп обратно на безопасную
высоту, обрабатывает полученную точку привязки в
зависимости от параметров цикла Q303 и Q305 (смотри
„Сохранение рассчитанной точки привязки в памяти” на
странице 316) и сохраняет фактическое значение в
параметрах Q
8 При необходимости отдельным измерением ЧПУ также
определяет точку поивязки по оси измерительного щупа
X
Y
1
2
3
Номер параметра
Значение
Q151
Фактическое значение центра по
главной оси
Q152
Фактическое значение центра по
вспомогательной оси
Q153
Фактическое значение диаметра
окружности отверстий
