HEIDENHAIN iTNC 530
77
2.4
Индикаци
я
со
ст
о
я
ния

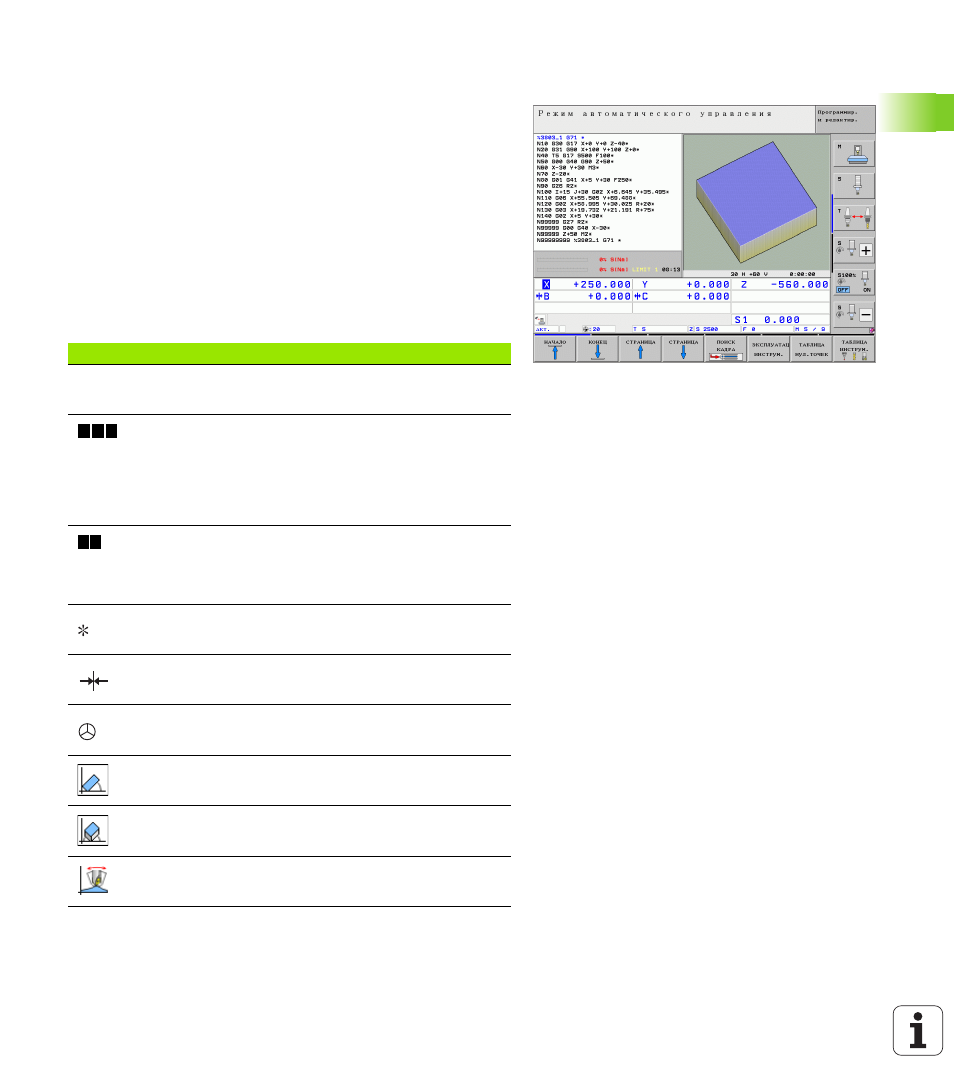

2.4 Индикация состояния
"Общая" индикация состояния
Общая индикация состояния в нижней части дисплея
обеспечивает информацию о текущем состоянии станка. Она
автоматически появляется в режимах работы
Покадровое выполнение программы и ее выполнение в
автоматическом режиме, если не выбран исключительно тип
индикации "Графика", а также при
Позиционировании с ручным вводом данных.
В ручном режиме работы и в режиме эл. маховичка индикация
состояния выводится в большом окне.
Информация индикации состояния
Символ
Значение
Фактические или заданные координаты текущей
позиции
Оси станка; вспомогательные оси отображаются
системой ЧПУ строчными буквами.
Последовательность и количество указываемых
осей устанавливает производитель станка.
Соблюдайте указания инструкции по
обслуживанию станка
Индикация подачи в дюймах соответствует одной
десятой действительного значения. Скорость
вращения S, подача F и действующая
дополнительная М-функция
Запуск выполнения программы
Ось заблокирована
Ось может перемещаться с помощью маховичка
Оси перемещаются с учетом разворота
плоскости обработки
Оси перемещаются при наклонной плоскости
обработки
Функция M128 или FUNCTION TCPM активна
IST
X Y Z
F S
M
