Страница 154: 4 гр аф и ка при программиров ании
154
Программирование: помощь
4.4
Гр
аф
и
ка
при
программиров
ании

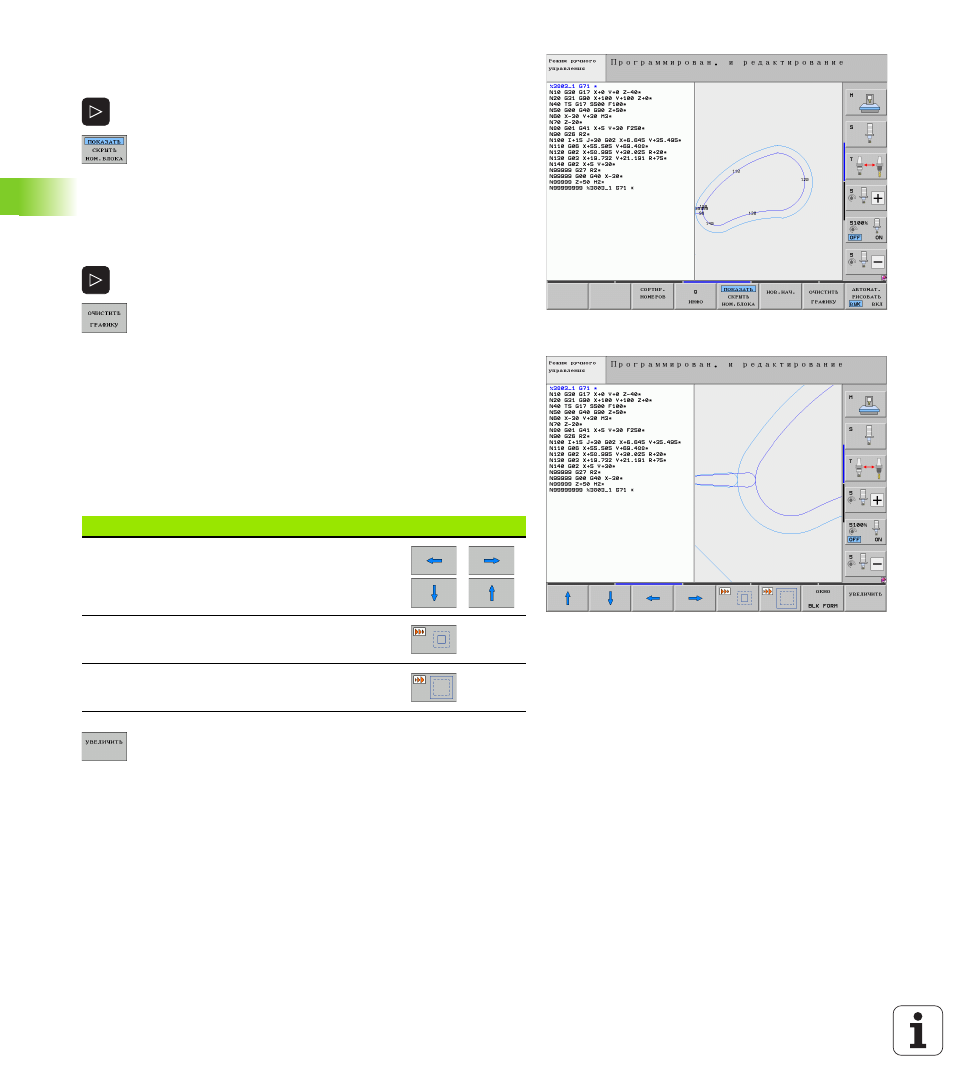

Индикация и выключение номеров кадров
U
Переключение панели Softkey: см. рис.
U
Вызов номеров кадров: Softkey ВЫКЛ. ИНДИК.
НОМ. КАДРА переключите на ИНДИКАЦИЯ
U
Выключить номера кадров: Softkey ВЫКЛ. ИНДИК.
НОМ. КАДРА переключите на ВЫКЛ.
Удаление графики
U
Переключение панели Softkey: см. рис.
U
Удаление графики: нажмите Softkey УДАЛИТЬ
ГРАФИКУ
Увеличение или уменьшение фрагмента
Оператор может самостоятельно задать вид (перспективу) для
графики. Фрагмент для увеличения или уменьшения выбирается
с помощью рамки.
U
Выбор панели Softkey для увеличения/уменьшения фрагмента
(вторая панель, см. илл.)
При этом предлагаются следующие функции:
U
Выберите область с помощью Softkey ФРАГМЕНТ
ЗАГОТОВКИ
Нажатием клавиши Softkey ЗАГОТОВКА КАК BLK FORM
восстанавливается первоначальный вид фрагмента.
Функция
Softkey
Вызов и смещение рамок. Для смещения
удерживайте соответствующую клавишу
Softkey нажатой
Уменьшение рамки – для уменьшения
удерживайте нажатой клавишу Softkey
Увеличение рамки – для увеличения
удерживайте нажатой клавишу Softkey
