HEIDENHAIN iTNC 530
155
4.5
Тр
ех
м
ер
н
ая
линейная
графика
(
фу
н
кц
и
я
FCL2)
4.5 Трехмерная линейная
графика (функция FCL2)
Применение
С помощью трехмерной линейной графики можно отображать
запрограммированные системой ЧПУ перемещения в трехмерной
системе. Для быстрого распознавания деталей имеется
высокопроизводительная функция масштабирования.
Во избежание появления нежелательных следов обработки на
заготовке особенно важно проверять внешние программы на
отсутствие ошибок с помощью трехмерной линейной графики
еще до начала обработки. Такие следы обработки возникают,
например, если точки неправильно выдаются постпроцессором.
Для быстрого обнаружения ошибок система ЧПУ помечает
активный в левом окне кадр в трехмерной линейной графике
другим цветом (базовая настройка: красный).

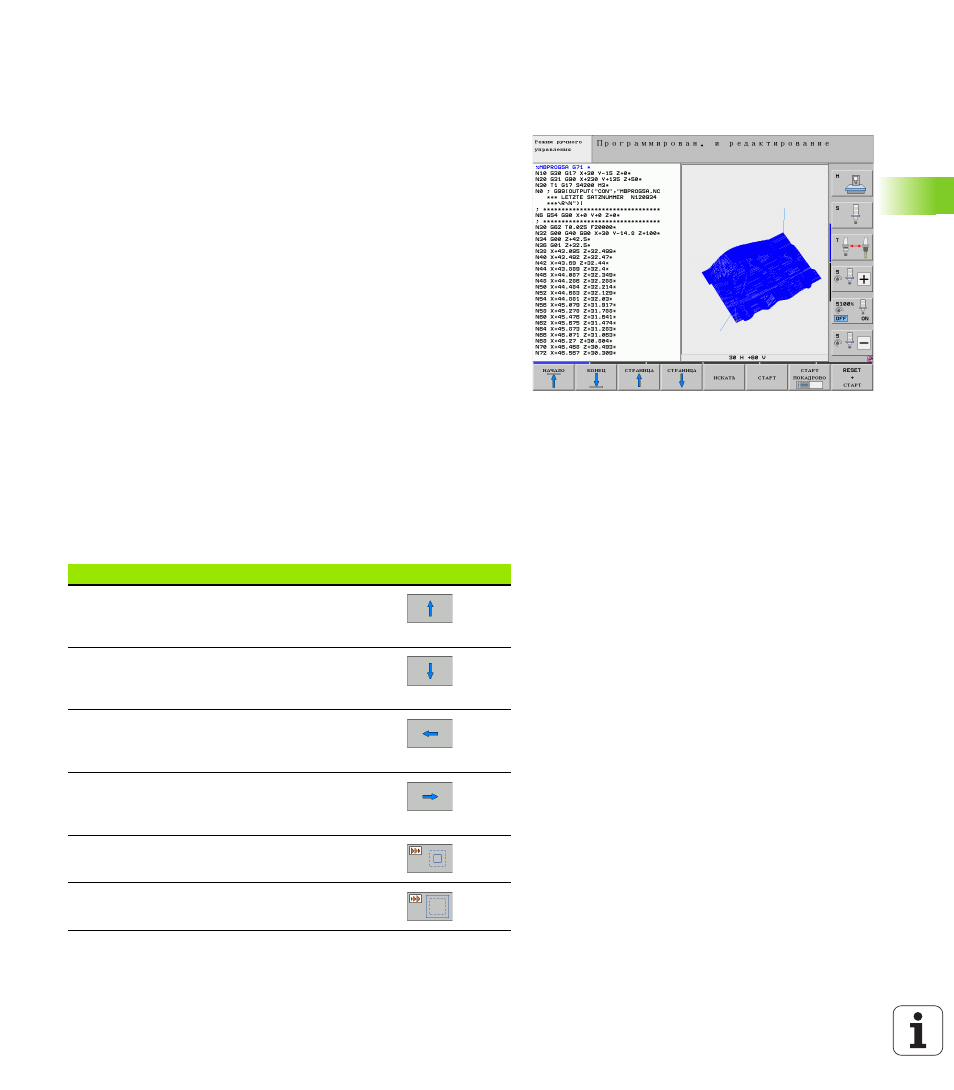

3D линейную графику можно использовать в полноэкранном
режиме или в режиме разделения экрана:
U
Отобразить программу слева, а 3D-графику - справа: нажмите
клавишу SPLIT SCREEN и Softkey ПРОГРАММА + 3D-ЛИНИИ
U
Отобразить 3D-графику в полноэкранном режиме: нажмите
клавишу SPLIT SCREEN и Softkey 3D-ЛИНИИ
Функции трехмерной линейной графики
Функция
Softkey
Активировать и переместить вверх рамку
масштабирования. Для перемещения нажать
и удерживать Softkey
Активировать и переместить вниз рамку
масштабирования. Для перемещения нажать
и удерживать Softkey
Активировать и переместить влево рамку
масштабирования. Для перемещения нажать
и удерживать Softkey
Активировать и переместить вправо рамку
масштабирования. Для перемещения нажать
и удерживать Softkey
Увеличение рамки – для увеличения
удерживайте нажатой клавишу Softkey
Уменьшение рамки – для уменьшения
удерживайте нажатой клавишу Softkey
