HEIDENHAIN iTNC 530
419
12.2
Функция
PLANE:
нак
л
онение
пл
о
с
ко
сти
обрабо
тки
(
опция
ПО
1)
12.2 Функция PLANE: наклонение
плоскости обработки (опция
ПО 1)
Введение
PLANE-функция (англ. plane = плоскость) - эффективная
функция, с помощью которой можно различными способами
определять наклонную плоскость обработки.
Все PLANE-функции, имеющиеся в наличии в ЧПУ, описывают
требуемую плоскость обработки независимо от фактических осей
вращения станка. Предлагаются следующие возможности:
Функции наклона плоскости обработки должны быть
активированы производителем станка!
PLANE-функцию, как правило, можно использовать на
станках, на которых имеется не менее двух осей
вращения (стол и/или головка). Исключение: функция
PLANE AXIAL может быть использована также в том
случае, если у станка есть в наличии или активна лишь
одна ось вращения.

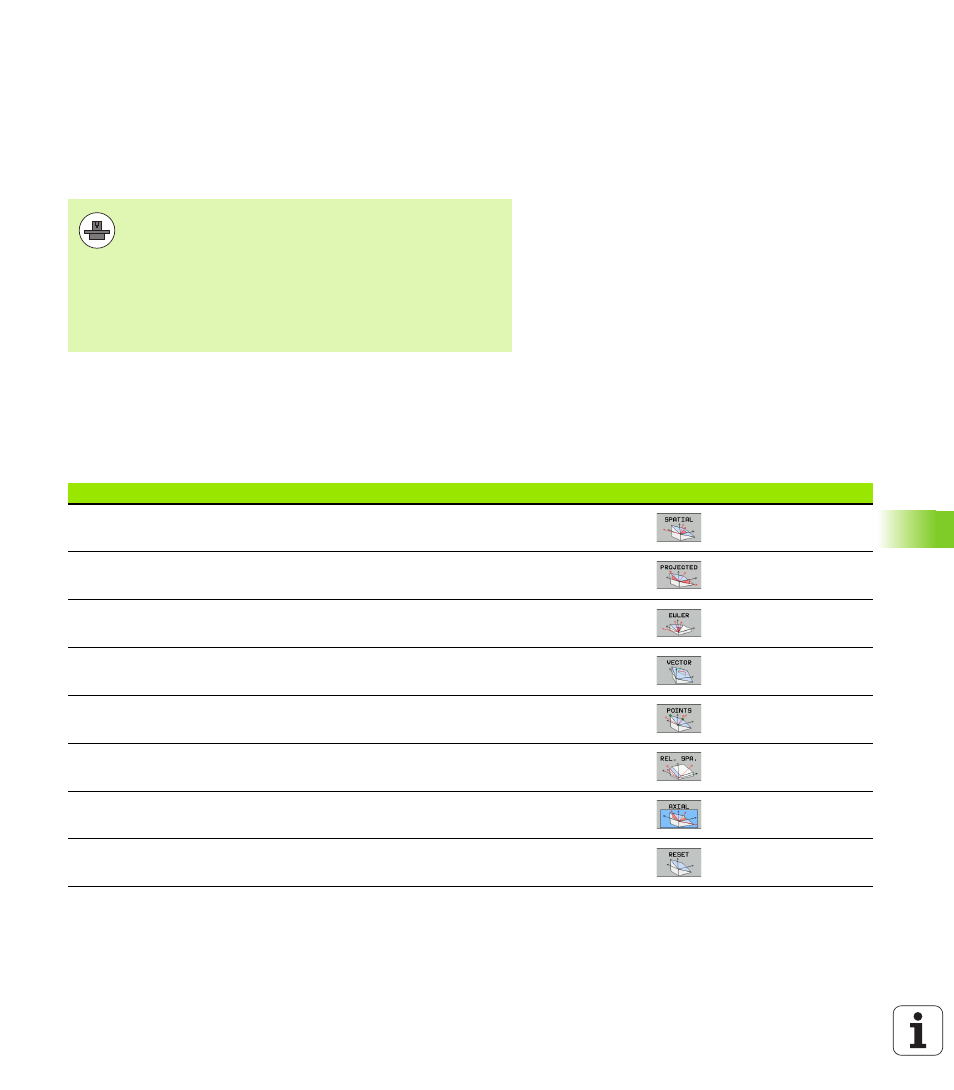

Функция
Требуемые параметры
Softkey
Стр.
SPATIAL
Три пространственных угла SPA, SPB, SPC
PROJECTED
Два угла проекции PROPR и PROMIN, а также угол
вращения ROT
EULER
Три угла Эйлера: прецессия (EULPR), нутация (EULNU) и
вращение (EULROT),
VECTOR
Вектор нормали для определения плоскости и базисный
вектор для определения направления наклонной оси X
POINTS
Координаты трех произвольных точек наклоняемой
плоскости
RELATIV
Отдельно взятый, инкрементально действующий
пространственный угол
AXIAL
До трех абсолютных или инкрементных межосевых углов
A, B, C
RESET
Сброс PLANE-функции
