HEIDENHAIN iTNC 530 251
7.1
Обрабо
тка
DXF-
файл
ов
(
ПО
-опция
)

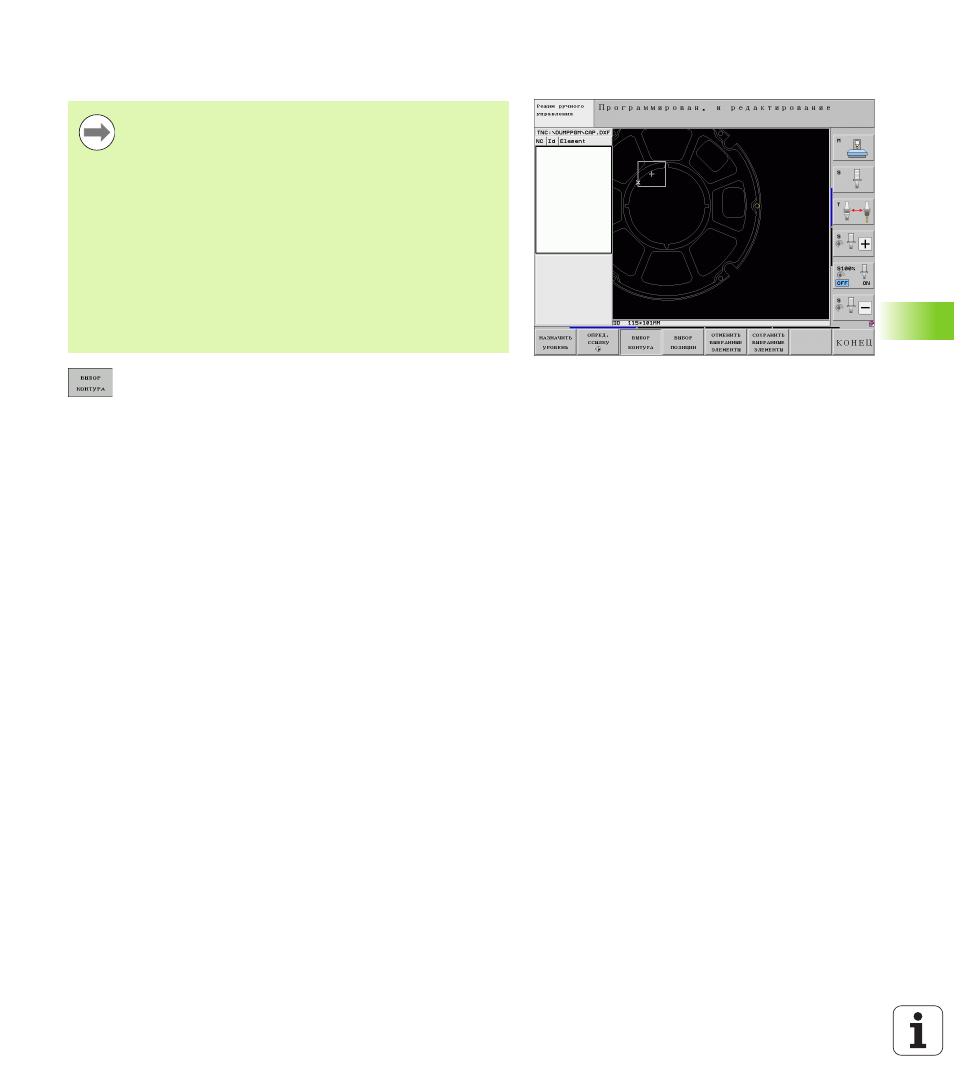

Выбор и сохранение в памяти контура
U Определение режима для выбора контура:
система ЧПУ скрывает слои, отображаемые в
левом окне, а правое окно является активным для
выбора контура
U Для выбора элемента контура: щелкните левой
кнопкой мыши на желаемом элементе контура.
Выбранный элемент контура выделяется синим
цветом. Одновременно система ЧПУ отображает
выбранный элемент в виде символа (окружность
или прямая) в левом окне
U Для выбора следующего элемента контура:
щелкните левой кнопкой мыши на желаемом
элементе контура. Выбранный элемент контура
выделяется синим цветом. Если другие элементы
контура в выбранном направлении обхода могут
быть выбраны однозначно, система ЧПУ
помечает их зеленым цветом. Щелчком мыши на
последнем зеленом элементе все элементы
вводятся в программу контура. В левом окне
система ЧПУ отображает все выбранные
элементы контура. Другие помеченные зеленым
цветом элементы отображаются системой ЧПУ
без галочки в столбце NC. Система ЧПУ не
сохраняет такие элементы в программе контура.
Выделенные элементы вы можете переместить в
программу контура путем выделения их в левом
окне
U При необходимости можно отменить выбор уже
отобранных элементов повторным щелчком на
элементе в правом окне при удержании клавиши
CTRL нажатой
Для выбора контура следует воспользоваться
сенсорной панелью Touch-Pad на клавиатуре ЧПУ или
подключенной через USB-порт мышью.
При использовании программы контура не в режиме
smarT.NC направление обхода при выборе элементов
контура следует установить так, чтобы оно совпадало
с желаемым направлением обработки.
Первый элемент контура следует выбрать так, чтобы
исключить возможность столкновения при подводе
инструмента.
Если требуется расположить элементы контура очень
близко друг к другу, воспользуйтесь функцией
масштабирования.
