Центр окружности в качестве точки привязки
Центры отверстий, круглых карманов, полных цилиндров, цапф,
круглых островов и т.п. можно назначать в качестве точек
привязки.

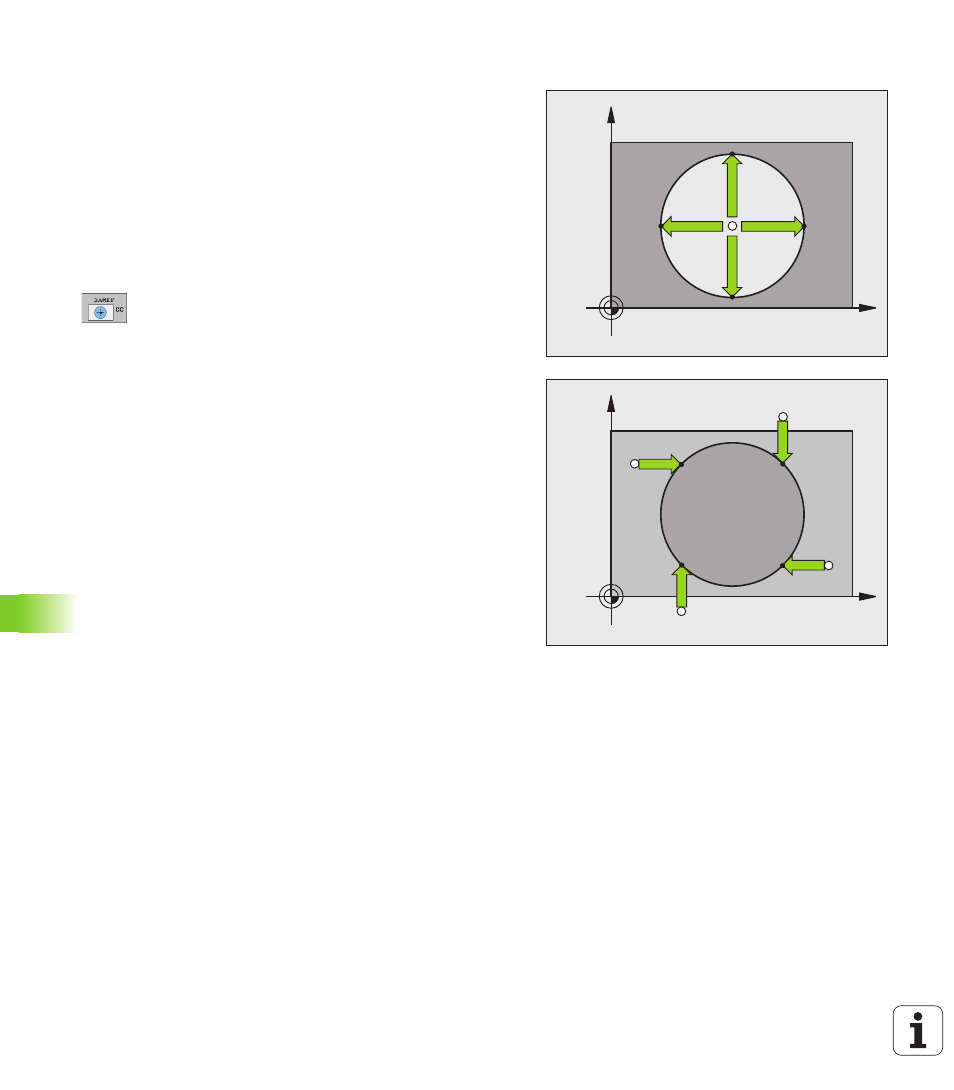

Круглый карман:
При ощупывании система ЧПУ снимает размеры внутренней
стенки кармана во всех четырех направлениях осей координат.
Для разорванных окружностей (дуг окружностей) направление
ощупывания может быть выбрано произвольно.
U
Поместите наконечник щупа приблизительно в центр
окружности
U
Выбор функции ощупывания: выберите Softkey
ОЩУПЫВАНИЕ CC
U
Ощупывание: нажмите кнопку NC-старт четыре
раза. Измерительный щуп поочередно ощупывает
4 точки на внутренней стенке окружности
U
Если нужно работать с измерением отгиба (только
для станков с ориентацией шпинделя, зависит от
MP6160) нажмите Softkey 180° и повторно
выполните ощупывание 4 точек на внутренней
стенке окружности
U
Если оператору необходимо работать без
измерения отгиба: следует нажать кнопку END
U
Точка привязки: введите обе координаты центра
окружности в окне меню, назначьте при помощи
Softkey УСТ. ТОЧКИ ПРИВЯЗКИ или запишите
значения в таблицу (смотри „Запись результатов
измерения из циклов измерительного щупа в
таблицу нулевых точек”, страница 509 или смотри
„Запись результатов измерения из циклов
измерительного щупа в таблицу предустановок”,
U
Завершение функции ощупывания: нажмите
кнопку END
X
Y
X+
X
Y+
Y
X
Y
X+
X
Y+
Y
