J-Y(St)Y
Магистраль монитора 1 макс. 150 м
Магистраль камеры 2 макс. 150 м
Магистраль монитора 2 макс. 150 м
Магистраль камеры 1 макс. 150 м
Демпфирование макс. 55 дБ
Демпфирование макс. 45 дБ

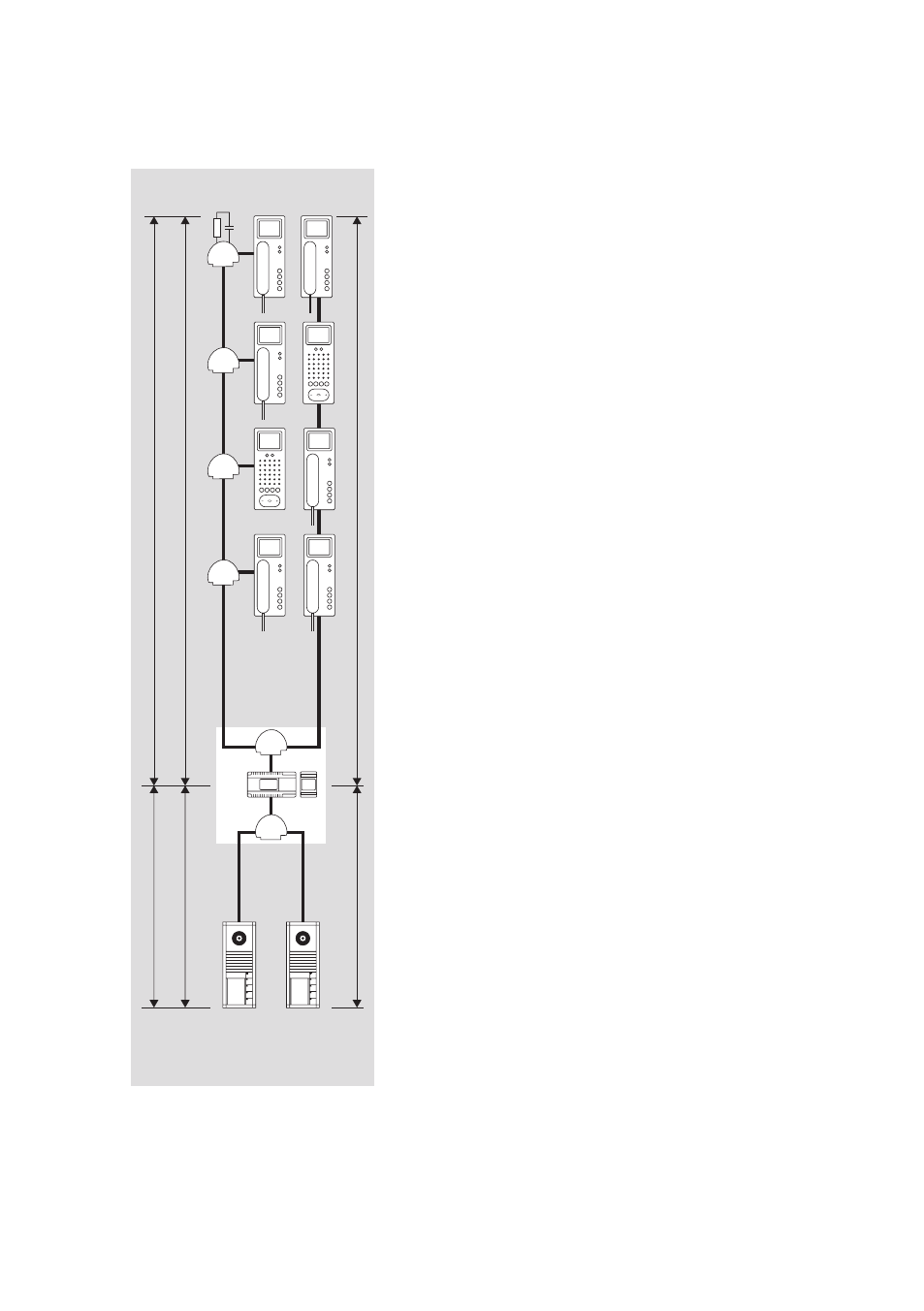

Одномагистральная система с шинным распределителем и ZBVNG 650-…
Длина проводов с шинным рас-
пределителем и ZBVNG 650-…
Принадлежность ZBVNG 650-…
усиливает видеосигнал, тем
самым допуская увеличенное
затухание в магистрали камеры
и магистрали монитора. Для
этого снимают уложенную шун-
тирующую карту в BVNG 650-…,
и вместо нее вставляют
ZBVNG 650-….
Следующие значения длины
проводов относятся к маги-
страли камеры и магистрали
монитора. Если в пределах одной
магистрали имеется несколько
ответвительных магистралей, то
эти значения действительны для
каждой ответвительной маги-
страли. Значение (затухание или
длина проводов), которое дости-
гается первым, действительно для
указания допустимого значения.
В этом случае предельные зна-
чения должны соблюдаться для
каждой магистрали.
Длина проводов
Кабели J-Y(St)Y с диаметром
0,8 мм:
• макс. 150 м от шинного блока
питания видеосистемы до наи-
более удаленного абонента в
магистрали монитора
• макс. 150 м от шинного блока
питания видеосистемы до наи-
более удаленного абонента в
магистрали камеры
• макс. затухание 45 дБ от шин-
ного блока питания видеосистемы
до наиболее удаленного абонента
в магистрали камеры
• макс. затухание 55 дБ от шин-
ного блока питания видеосистемы
до наиболее удаленного абонента
в магистрали монитора
При диаметре жил 0,6 мм даль-
ность действия уменьшается
вдвое.
В пределах магистрали мак-
симальная длина проводов не
должна превышать 1500 м.
