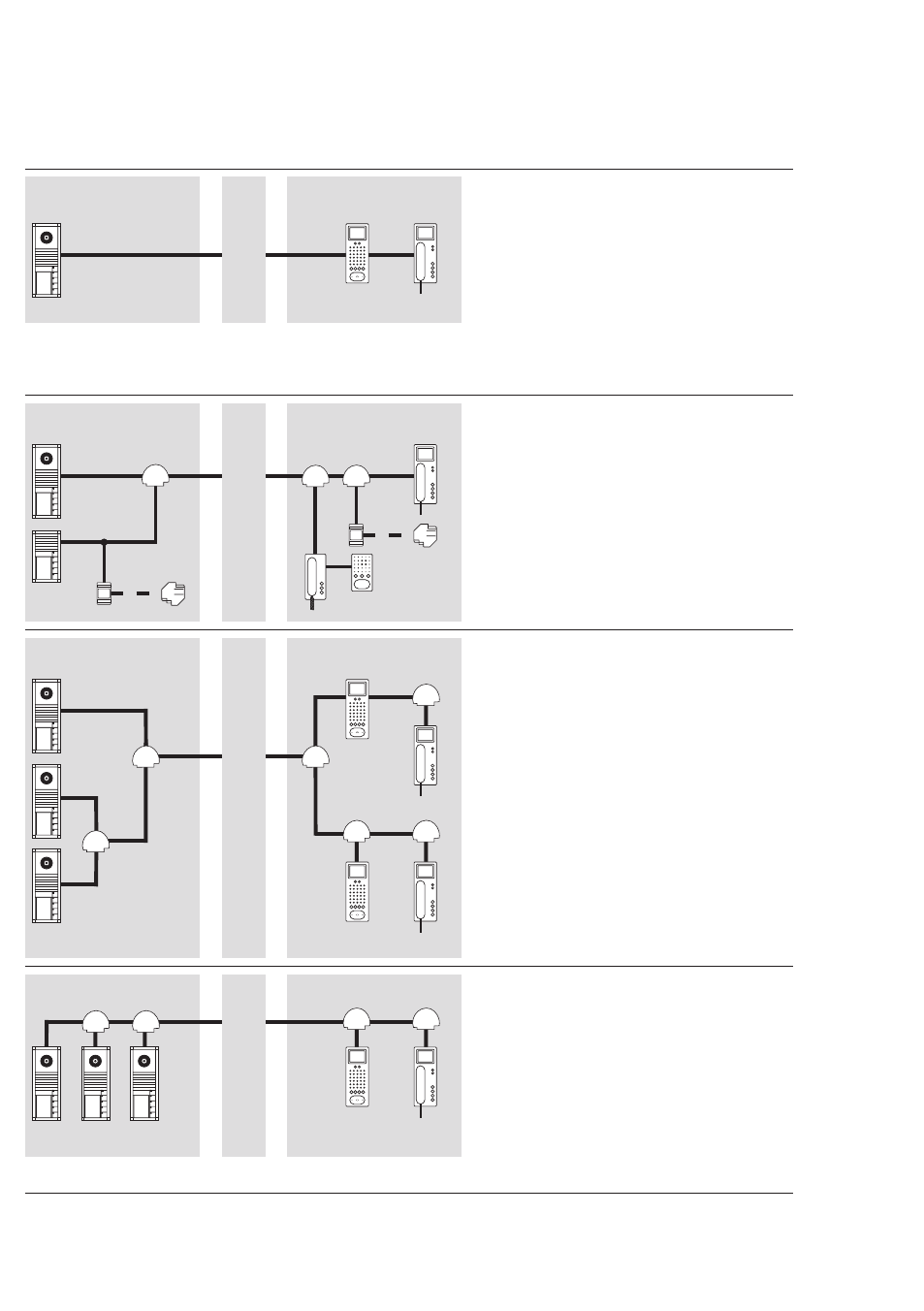

4 Строение, длина проводов
Применение шинного распределителя
Магистраль камеры
Магистраль
монитора
Распределение
Магистраль камеры:
При одной дверной панели вызова не тре-
буется шинный распределитель.
Магистраль монитора:
При шлейфовании от шинного телефона
до шинного телефона не требуется шинный
распределитель. Используется встроенный
шинный распределить в шинных теле-
фонах.
Затухание:
Не требуется учитывать затухание.
BAA 650-...
BAA 650-...
Распределение
BAA 650-… в магистрали камеры:
Присоединение аудио-абонента (например,
BTLM 650-… или BTLE 050-…) или абонента
для функций коммутации и управления.
BAA 650-… в магистрали монитора:
Присоединение аудио-абонентов (BTS/BFS/
BTC/BFC 850-…, DCA 650-…) или абонента
для функций коммутации и управления.
Затухание:
При отводе не требуется учитывать зату-
хание.
BVVS 650-...
BVVS 650-...
BVVS
BVVU
BVVU
BVVU
Распределение
BVVS 650-… в магистрали камеры:
Более одной дверной видеопанели вызова
в магистрали камеры при прокладке про-
водов «Звездообразный».
BVVS 650-… в магистрали монитора:
В пределах шины In-Home: Видео требуется
более одной магистральной линии.
Затухание:
Должны быть учтены затухание
BVVS 650-…, BVVU 650-… и длина про-
водов.
BVVU 650-...
BVVU 650-...
Распределение
BVVU 650-... в магистрали камеры:
Более одной дверной видеопанели вызова
в магистрали камеры при прокладке про-
водов «Шлейфование».
BVVU 650-... в магистрали монитора:
Присоединение шинного телефона с мони-
тором к магистральной линии при про-
кладке проводов «Шлейфование».
Затухание:
Должны быть учтены затухание
BVVU 650-… и длина проводов.
