4 Строение, длина проводов
Одномагистральная система с шинным распределителем
Длина проводов с шинным рас-
пределителем
Если при электромонтаже тре-
буется применение шинных рас-
пределителей, то в дополнение
к максимальной дальности дей-
ствия необходимо учитывать зату-
хание шинных распределителей и
кабелей.
Следующие значения длины
проводов относятся к маги-
страли камеры и магистрали
монитора. Если в пределах одной
магистрали имеется несколько
ответвительных магистралей, то
эти значения действительны для
каждой ответвительной маги-
страли. Значение (затухание или
длина проводов), которое дости-
гается первым, действительно для
указания допустимого значения.
Длина проводов
Кабели J-Y(St)Y с диаметром
0,8 мм:
• макс. 150 м от шинного блока
питания видеосистемы до наи-
более удаленного абонента в
магистрали монитора
• макс. 150 м от шинного блока
питания видеосистемы до наи-
более удаленного абонента в
магистрали камеры
• макс. затухание 45 дБ от наи-
более удаленного абонента в
магистрали камеры до наиболее
удаленного абонента в маги-
страли монитора
При диаметре жил 0,6 мм даль-
ность действия уменьшается
вдвое.
Максимально допустимое зату-
хание составляет 45 дБ в пределах
одной магистрали. Общее пра-
вило для кабелей J-Y(St)Y:
• длина проводов 10 м соответ-
ствует затуханию 2 дБ!
В пределах магистрали мак-
симальная длина проводов не
должна превышать 1500 м.
Если превышается максимально
допустимое затухание величиной
45 дБ, то для компенсации этих
потерь необходимо устано-
вить принадлежность шинного
блока питания видеосистемы
ZBVNG 650-… в BVNG 650-….
Передача сигналов
По проложенным кабелям раз-
решается передавать только
сигналы шины In-Home. Никаких
дополнительных передач, как,
например, добавочные аппараты
телефонной системы, S0-шина
(ISDN) или линии передачи данных
системы охранной сигнализации в
тех же кабелях.
Магистраль камеры и магистраль
монитора должны быть проло-
жены отдельно и не должны рас-
полагаться в одном кабеле. В про-
тивном случае могут возникнуть
проблемы при воспроизведении
изображения.
Резистор-заглушка
Передача сигналов в пределах
шины Siedle In-Home: Видео осу-
ществляется по высокочастотной
технологии.
Для того, что предотвратить
помехи на жилах шины, конец
каждой магистрали монитора
всегда должен быть закончен
резистивно-емкостным звеном
(RC-звеном). RC-звено состоит из
резистора с сопротивлением
100 Ом и конденсатора с емко-
стью 1 нФ. Каждый шинный
телефон с цветным монитором
в состоянии при поставке имеет
на выходных зажимах TaM/TbM
небольшую печатную плату с этим
оконечным сопротивлением.

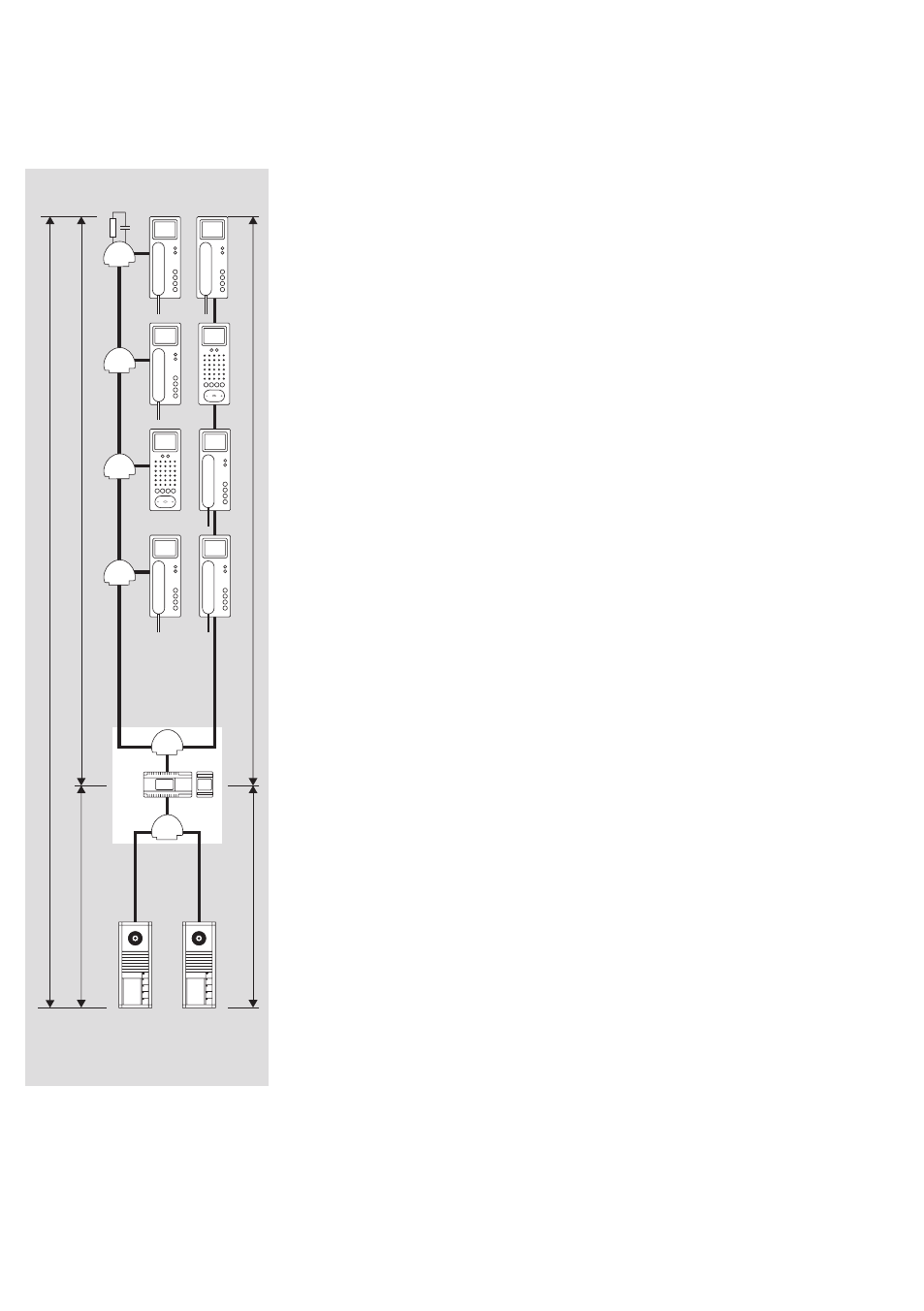

J-Y(St)Y
Магистраль камеры 1 макс. 150 м
Магистраль монитора 1 макс. 150 м
Магистраль камеры 2 макс. 150 м
Магистраль монитора 2 макс. 150 м
Суммарное демпфирование макс. 45 дБ
