Электромонтаж с помощью YR

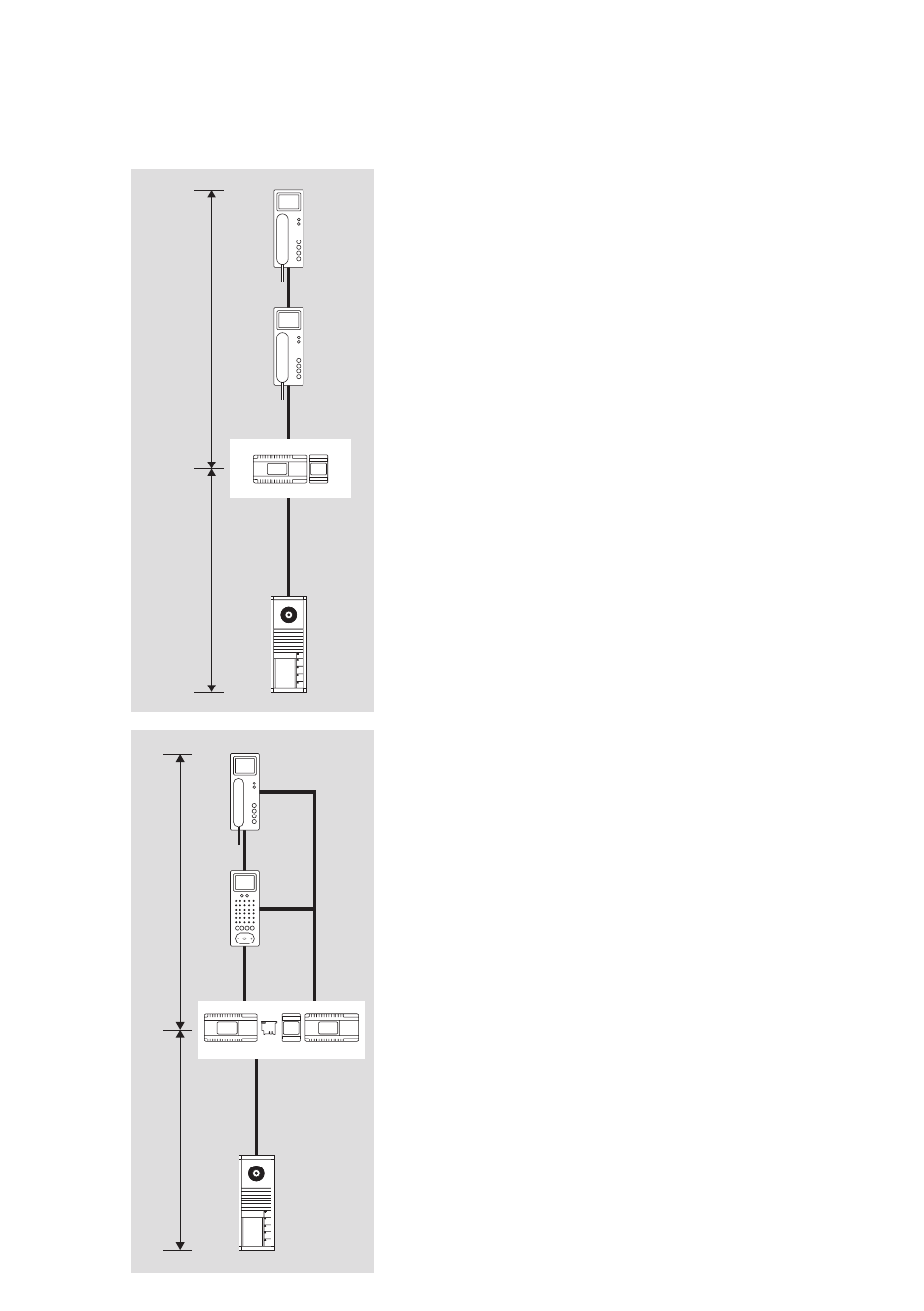

Электромонтаж с помощью J-Y(St)Y, увеличенная дальность действия
Магистраль
камеры макс. 150 м/45 дБ
Магистраль монитора макс. 200 м/55 дБ
Магистраль
камеры макс. 100 м/45 дБ
Магистраль монитора макс. 100 м/45 дБ
Электромонтаж с помощью YR
Системы могут быть также
собраны с использованием про-
водов YR с диаметром 0,8 мм.
Но значения дальности действия
значительно уменьшаются. Даже
если части системы могут быть
соединены проводами YR с диа-
метром жил 0,8 мм, необходимо
считаться с меньшей дальностью
действия!
Кабель YR с диаметром 0,8 мм:
• макс. 100 м от шинного блока
питания видеосистемы до наи-
более удаленного абонента в
магистрали монитора
• макс. 100 м от шинного блока
питания видеосистемы до наи-
более удаленного абонента в
магистрали камеры
Если требуется в пределах
системы установить шинные рас-
пределители, необходимо учиты-
вать затухание кабелей и шинных
распределителей.
При диаметре жил 0,6 мм даль-
ность действия уменьшается
вдвое.
Электромонтаж возможен и в
многомагистральной системе
кабелями с диаметром 0,8 мм.
Электромонтаж с помощью
J-Y(St)Y, увеличенная дальность
действия
В BVNG 650-… должен быть
вставлен ZBVNG 650-…!
При использовании кабелей
J-Y(ST)Y с диаметром 0,8 мм
имеется возможность увеличения
расстояния от шинного блока
питания видеосистемы до шинных
телефонов с цветным монитором.
В этом случае необходимо обеспе-
чить дополнительное электропи-
тание каждого шинного телефона
с цветным монитором (например,
с помощью блока питания видео-
системы VNG 602-…). На шинном
блоке питания видеосистемы
BVNG 650-… переключатель
режимов работы должен быть
установлен в положение 2.
Кабели J-Y(ST)Y с диаметром
0,8 мм:
• макс. 200 м от шинного блока
питания видеосистемы до наи-
более удаленного абонента в
магистрали монитора.
В многомагистральной системе
посредством этой возможности
можно увеличить дальность дей-
ствия в каждой магистрали.
При параллельном вызове на
несколько шинных телефонов с
видео следует учитывать допу-
стимую длину проводов для элек-
тропитания.
Дальнейшая информация приве-
дена на стр. 126
В пределах магистрали мак-
симальная длина проводов не
должна превышать 1500 м.
Электромонтаж возможен и в
многомагистральной системе
кабелями с диаметром 0,8 мм.
