5 Абоненты In-Home: Видео
Дверной громкоговоритель, кнопки вызова
OK

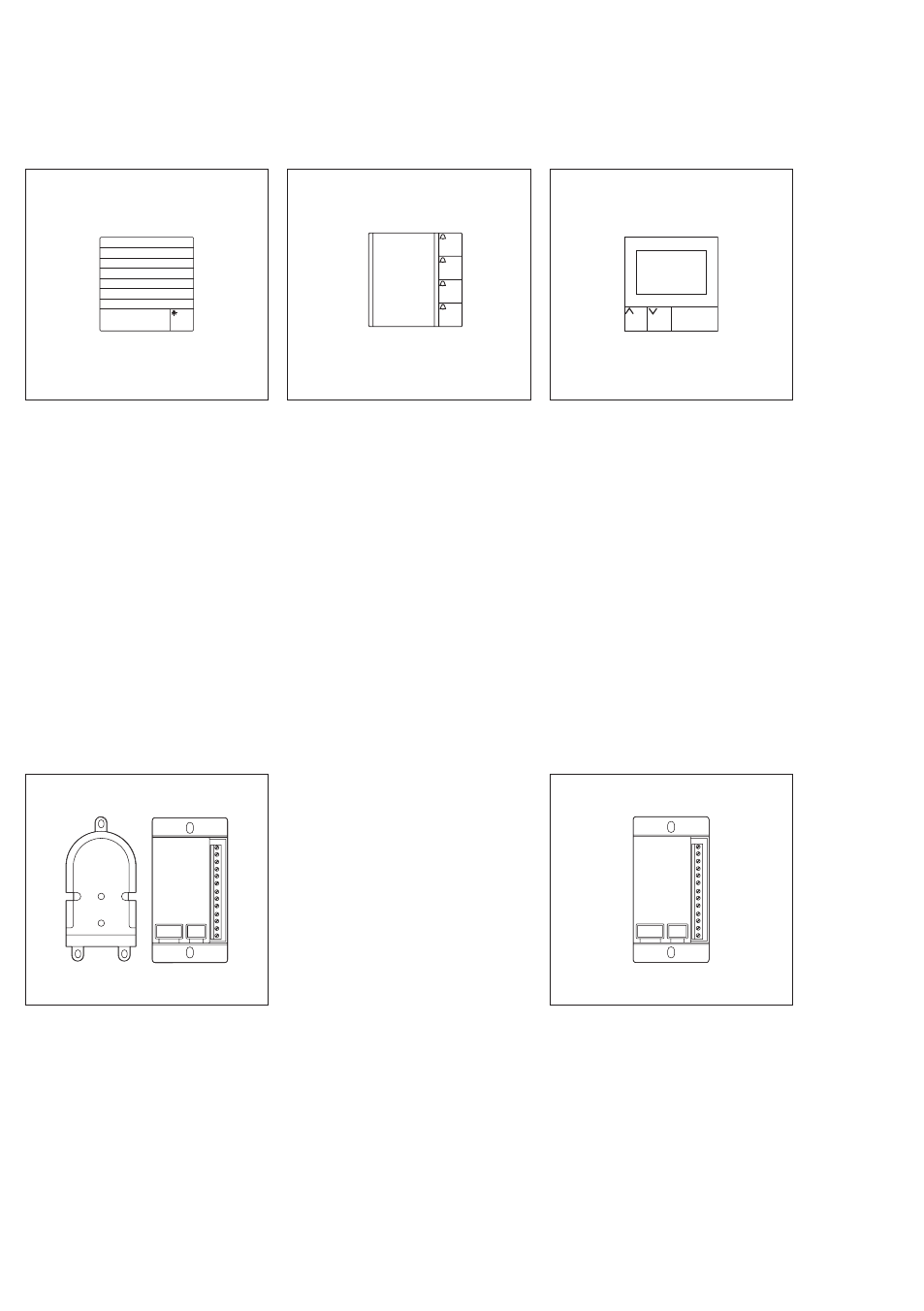

BTLM 650-04
Модуль шинной дверной акустиче-
ской системы для шины In-Home.
Встроенный динамик и микрофон,
подсвечиваемая кнопка для вклю-
чения освещения, встроенный кон-
такт механизма открывания двери.
Акустическая обратная связь при
нажатии на кнопку, возможно активи-
рование при необходимости исполь-
зования с BPS 650-… Макс. нагрузка
контакта 15 В переменного тока , 30 В
постоянного тока , 2А, установленное
время переключения механизма
открывания двери составляет 3
секунды. Акустическая обратная связь
при активировании кнопок вызова. BTM 650-01 - -04
Шинные кнопочные модули для
In-Home-Bus. 1–4 кнопки вызова,
встроенная светодиодная под-
светка. Присоединение плоским
ленточным кабелем в шинному
дверному громкоговорителю.
Электропитание светодиодной
подсветки через зажимы b и c,
12 В переменного тока, потре-
бляемый ток 20 мА на каждый
шинный кнопочный модуль
BTM 650-… DRM 612-0
Устройство ввода в виде модуля
вызова с дисплеем на 4 строки
для отображения вызовов от
входной двери.
Индикация имен на дисплее в
алфавитной последовательности.
DRM 612-… может также
использоваться в комбинации с
COM 611-… для отображения
ввода через COM 611-…
BTLE 051-03
Встроенный шинный динамик
с матрицей кнопки вызова для
шины In-Home. Встроенный
контакт механизма открывания
двери. Нагрузка макс. 15 В пере-
менного тока, 30 В постоянного
тока, 2 А, подключение уста-
навливаемых клиентов клавиш
вызова (самоочищающиеся) через
шинную матрицу кнопки вызова
BRMA 050-…, установленное BRMA 050-01
Шинная матрица кнопок вызова
для присоединения обеспе-
чиваемых заказчиком кнопок
вызова к встраиваемым дверным
громкоговорителям BTLE 050-…/
ATLE 670-…
Возможно подсоединение макс.
160 кнопок вызова. Тем не менее,
для каждой активируемой группы
из 12 кнопок вызова требуется
шинная матрица кнопок вызова
BRMA 050-… время переключения механизма
открывания двери составляет 3
секунды. Для упрощения монтажа
в устанавливаемом клиентом
корпусе может применяться уни-
версальный монтажный адаптер
ZTL 051-0.
