Инструкция по эксплуатации JUNG SITMA5073
Страница 35
Шинный кнопочный модуль, шинный блок питания видеосистемы
BTLM 650-04
In-Home-Bus
IN
OUT
IN
OUT
макс. до 40 шинных
кнопочных модулей
BTLM 650-04
In-Home-Bus
макс. до 160
кнопок вызова

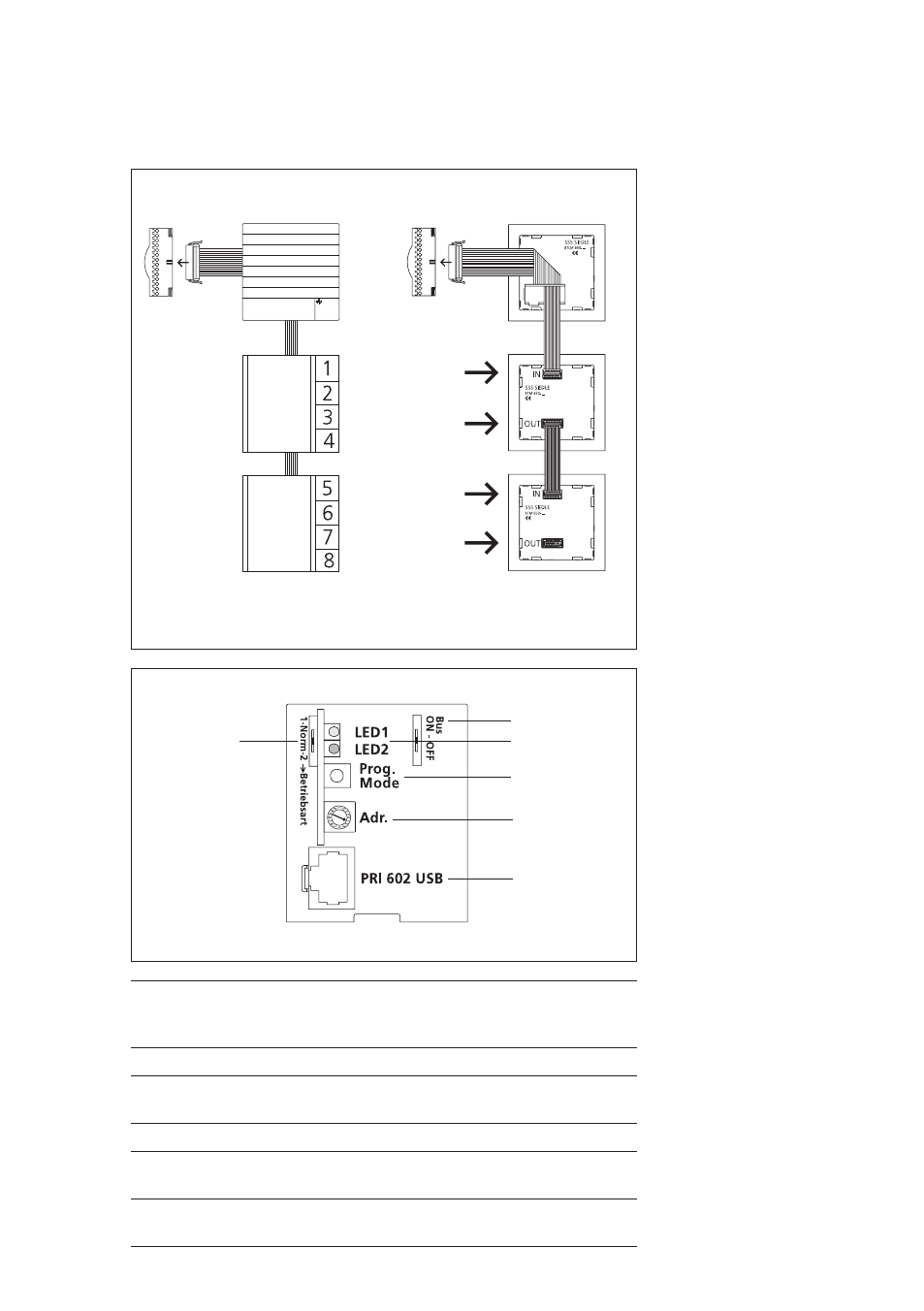

Шинный кнопочный модуль
Присоединение шинных кно-
почных модулей к шинному
дверному громкоговорителю
плоским ленточным кабелем.
Электропитание подсветки
табличек для имени осущест-
вляется через блок присоеди-
нительных зажимов прибора
BTLM 650-04.
Возможное количество подсве-
чиваемых шинных кнопочных
модулей зависит от общей
нагрузки TR 603-… (1,3 A).
b
c
d
e
f
a
Шинный блок питания видео-
системы
На BVNG 650-0 переключа-
тель режимов работы в новой
системе должен находиться в
положении «Norm» (состояние
при поставке). Если в пределах
магистрали применяются шинные
телефоны предшествующей
серии (например, BTS/BTC 750-02
с шинным видеодетектором
BVE 650-…), переключатель
режимов работы необходимо
установить в положение 1.
Дальнейшая информация приве-
дена на стр. 134
С помощью поворотного пере-
ключателя «Adr.» настраивается
адрес на шинном блоке питания
видеосистемы. Для одномаги-
стральных систем в состоянии
поставки настроен адрес 1,
который не должен быть изменен.
В многомагистральных системах
шинные блоки питания видео-
системы адресуются последова-
тельно.
a
1
= совместимый снизу (с BVSG 650-…)
Norm
= режим работы новой системы
2
= режим повышенной дальности действия
b
Шина In-Home: Видео может включаться и выключаться.
c
Светодиод 1
= рабочий индикатор
Светодиод 2
= индикатор неисправности
d
Кнопка включения/выключения режима программирования.
e
Настройка адреса в диапазоне 1–15 (1–F), требуется в многомаги-
стральной системе.
f
Разъем для присоединения PRI 602-… USB, имеется только в том
случае, если присоединен ZBVG 650-…
