4 Строение, длина проводов
Одномагистральная система
Строение In-Home: Видео
Основным типом электромонтажа
шины Siedle In-Home является
одномагистральная система.
В пределах этой магистрали
выполняется электромонтаж от
устройства к устройству, если эту
возможность позволяет электри-
ческая проводка здания.
В зданиях с одной магистральной
линией и отдельными ответвле-
ниями в квартиры должны быть
использованы шинные видеорас-
пределители. В пределах одной
магистрали максимально допуска-
ется наличие 31 абонента. В каче-
стве абонентов называются при-
боры, которые занимают адрес в
пределах шины. Если требуется
более 31 абонента, то создаются
другие магистрали. За небольшим
числом исключений, всем при-
борам придается адрес. Может
быть создано до 15 магистралей с
31 абонентом в каждой.
Магистраль камеры и маги-
страль монитора
В пределах одной магистрали
различают между магистралью
камеры и магистралью монитора.
К магистрали камеры присое-
диняются дверные видеопанели
вызова, к магистрали монитора -
шинные телефоны с видео. Если
для электромонтажа требуется
дополнительная магистраль
монитора, то необходимо исполь-
зовать так называемые шинные
распределители.
Абоненты без видео
Аудио-абоненты шины In-Home:
Видео могут быть присоединены
только посредством шинного
аудио-разветвителя BAA 650-…
Блоки коммутации и управ-
ления также присоединяются к
BAA 650-…
Электропитание
Центральным элементом каждой
магистрали является шинный
блок питания видеосистемы,
который управляет всей работой
системы. К нему посредством
отдельных присоединительных
зажимов присоединяются маги-
страль камеры и магистраль
монитора.
Материал для линий электро-
питания
Для монтажа могут быть исполь-
зованы телефонные или слабо-
точные провода:
J-Y(St)Y Провода попарно
скрученные, экрани-
рованные
CAT Сетевой кабель
A2Y(St)2Y Телефонный заземля-
ющий кабель
YR Слаботочный провод,
диаметр жилы 0,8 мм
Монтаж шины In-Home при
использовании J-Y(ST)Y должен
выполняться на одну пару жил,
при использовании YR-провода -
на 2 соседние жилы. При исполь-
зовании J-Y(ST)Y возможность воз-
мущающих воздействий меньше.
Длина проводов
Кабели J-Y(St)Y с диаметром
0,8 мм:
• макс. 150 м от шинного блока
питания видеосистемы до наи-
более удаленного абонента в
магистрали монитора
• макс. 150 м от шинного блока
питания видеосистемы до наи-
более удаленного абонента в
магистрали камеры
При диаметре жил 0,6 мм даль-
ность действия уменьшается
вдвое.
В пределах магистрали мак-
симальная длина проводов не
должна превышать 1500 м.
Системы могут быть также
собраны с использованием про-
водов YR с диаметром 0,8 мм.
Значения дальности действия зна-
чительно уменьшаются.
Дальнейшая информация приве-
дена на стр. 13

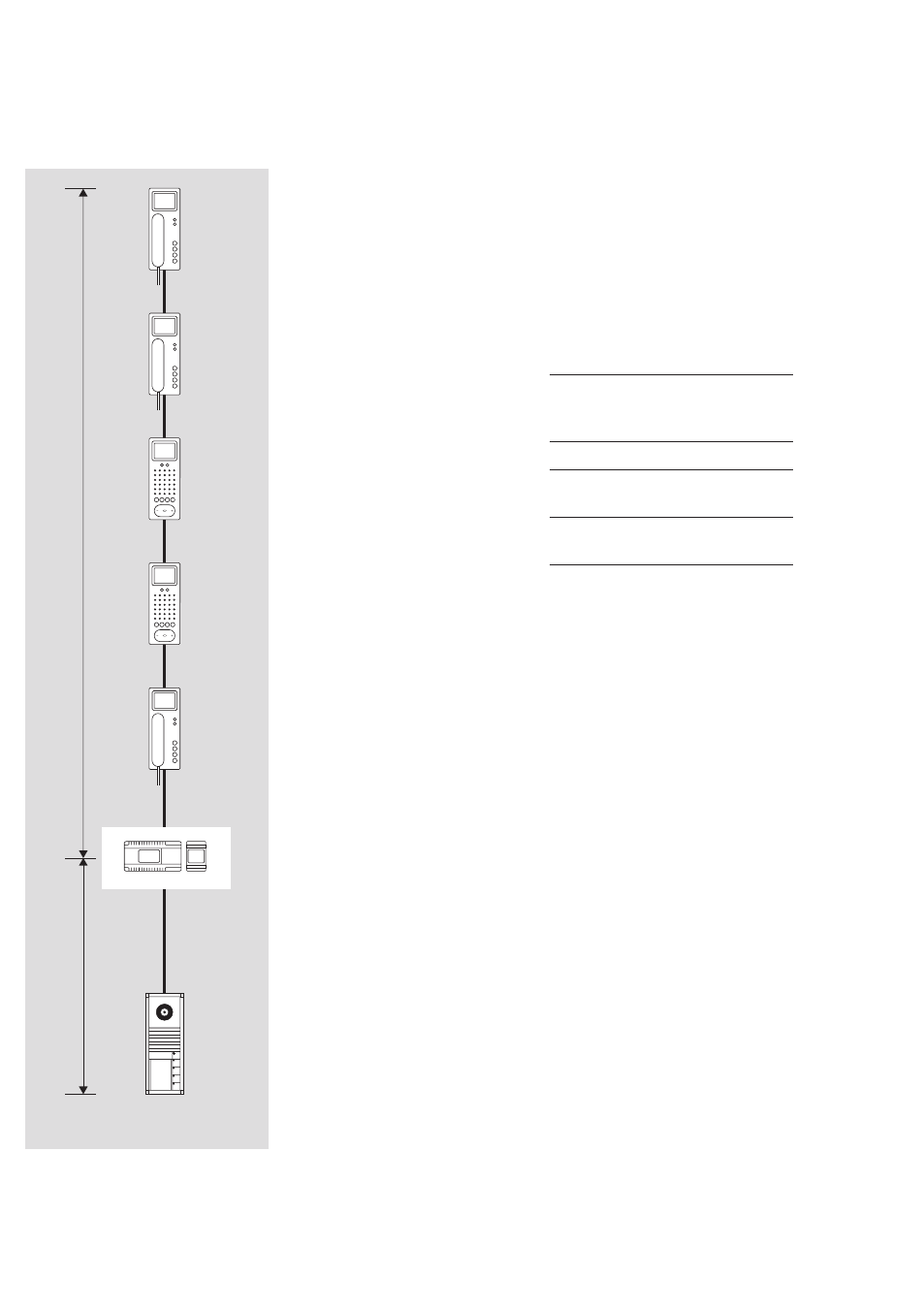

J-Y(St)Y
Магистраль камеры макс. 150 м
Магистраль монитора макс. 150
м
