Пример определения затухания – Инструкция по эксплуатации JUNG SITMA5073
Страница 12
BAA
0 dB
BVVU
1 dB
BVVU
1 dB
BVVU
1 dB
12 dB
7 m
5 m
5 m
5 m
12 dB
12 dB
25 m
11
m4
m4
m
12
m
жилища 1
жилища
2
жилища 3
жилища
4
4 Строение, длина проводов

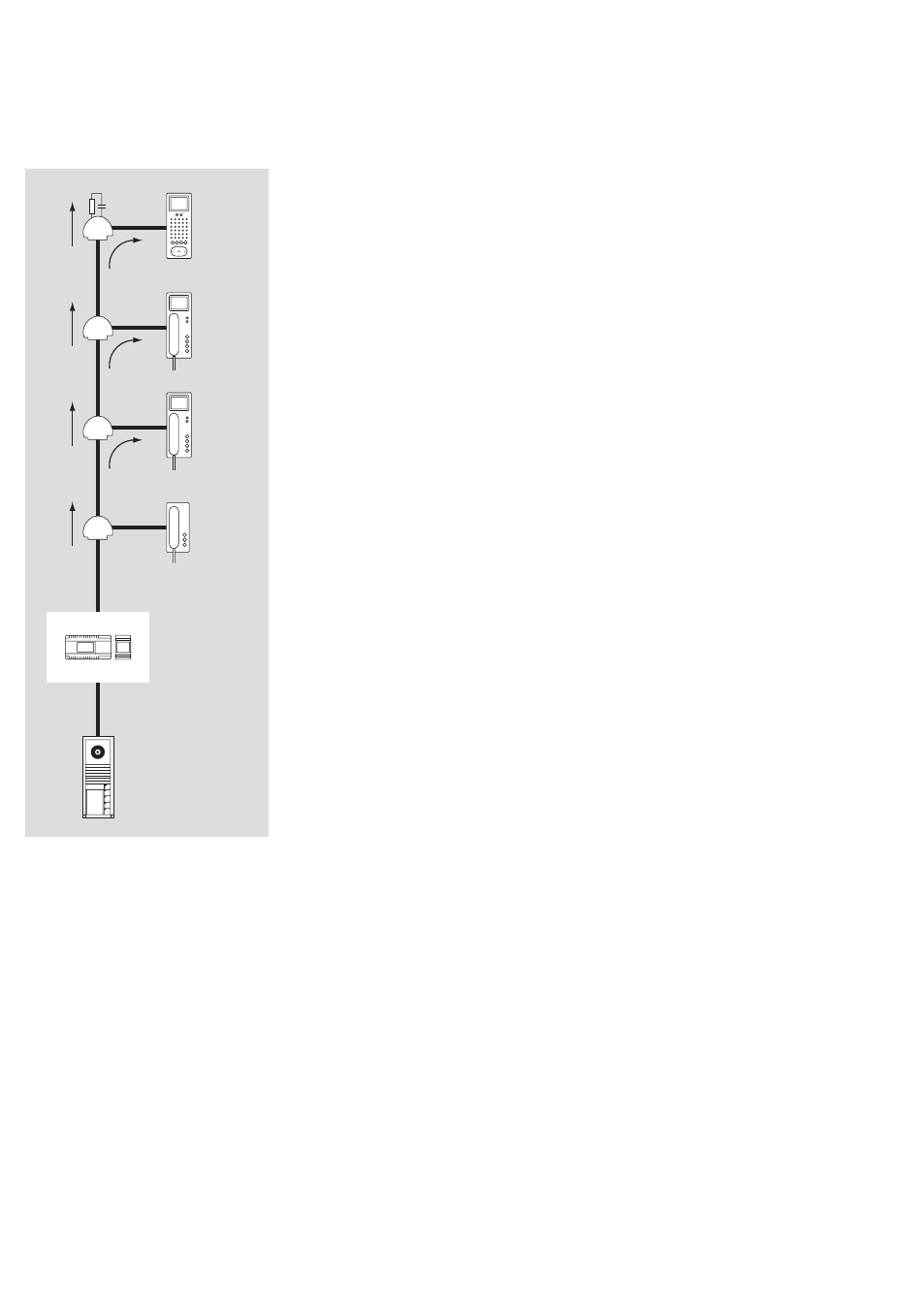

Пример определения затухания
Пример определения зату-
хания с шинным распредели-
телем
Электромонтаж системы выпол-
няется кабелем J-Y(St)Y диаме-
тром 0,8 мм, что означает, что 10
метров длины проводов имеют
затухание в 2 дБ. Квартира 4 отво-
дится через шинный аудио-раз-
ветвитель BAA 650-…, квартира 1
– квартира 3 присоединяются
через шинный видеораспредели-
тель BVVU 650-… .
Затухание в магистрали камеры
Длина проводов между дверной
панелью вызова и вторичным рас-
пределительным пунктом состав-
ляет 25 м.
25 м = 5 дБ
Затухание в магистрали мони-
тора к квартире 3
Длина проводов монтажного
кабеля. Все значения суммиру-
ются, от шинного блока питания
видеосистемы до шинного теле-
фона:
11 м + 4 м + 5 м = 20 м
Длина проводов 20 м означает
затухание 4 дБ
Затухание шинного распредели-
теля BVVU 650-… = 12 дБ
Суммарное значение:
12 дБ распределитель + 4 дБ
провод = 16 дБ
Таким образом, квартира 3 имеет
суммарное затухание от камеры
до шинного телефона
16 дБ + 5 дБ = 21 дБ
Затухание в магистрали мони-
тора к квартире 1
Длина проводов монтажного
кабеля. Все значения суммиру-
ются, от шинного блока питания
видеосистемы до шинного теле-
фона:
11 м + 4 м + 4 м + 12 м + 7 м
= 38 м
Длина проводов 38 м означает
затухание 7,6 дБ
Затухание всех шинных распреде-
лителей:
1 дБ + 1 дБ + 12 дБ = 14 дБ
Суммарное значение:
14 дБ распределитель + 7,6 дБ
провод = 21,6 дБ
Квартира 1 имеет суммарное
затухание от камеры до шинного
телефона 21,6 дБ + 5 дБ = 26,6 дБ
Максимальное значение в этом
примере составляло бы от самой
удаленной дверной видеопанели
до самого удаленного шинного
телефона 26,6 дБ, разрешено
было бы макс. 45 дБ.
При большем затухании свыше
45 дБ можно с помощью принад-
лежности ZBVNG 650-… повысить
затухание в магистрали камеры
до 45 дБ и в магистрали монитора
до 55 дБ.
На следующем развороте под-
робно пояснен точный принцип
действия шинного распредели-
теля.
