230 V AC
230 V AC
VNG 602-...
VNG 602-...
SI VI ...
SI VI ...
SI VI ...
SI VI ...
SI VI ...
SI VI ...
SI VI ...
SI VI ...
+M
-M
+M
-M
+M
-M
N
L1
N
L1
+M
-M
+M
-M
+M
-M
+M
+M
-M
+M
-M
-M
+M
-M

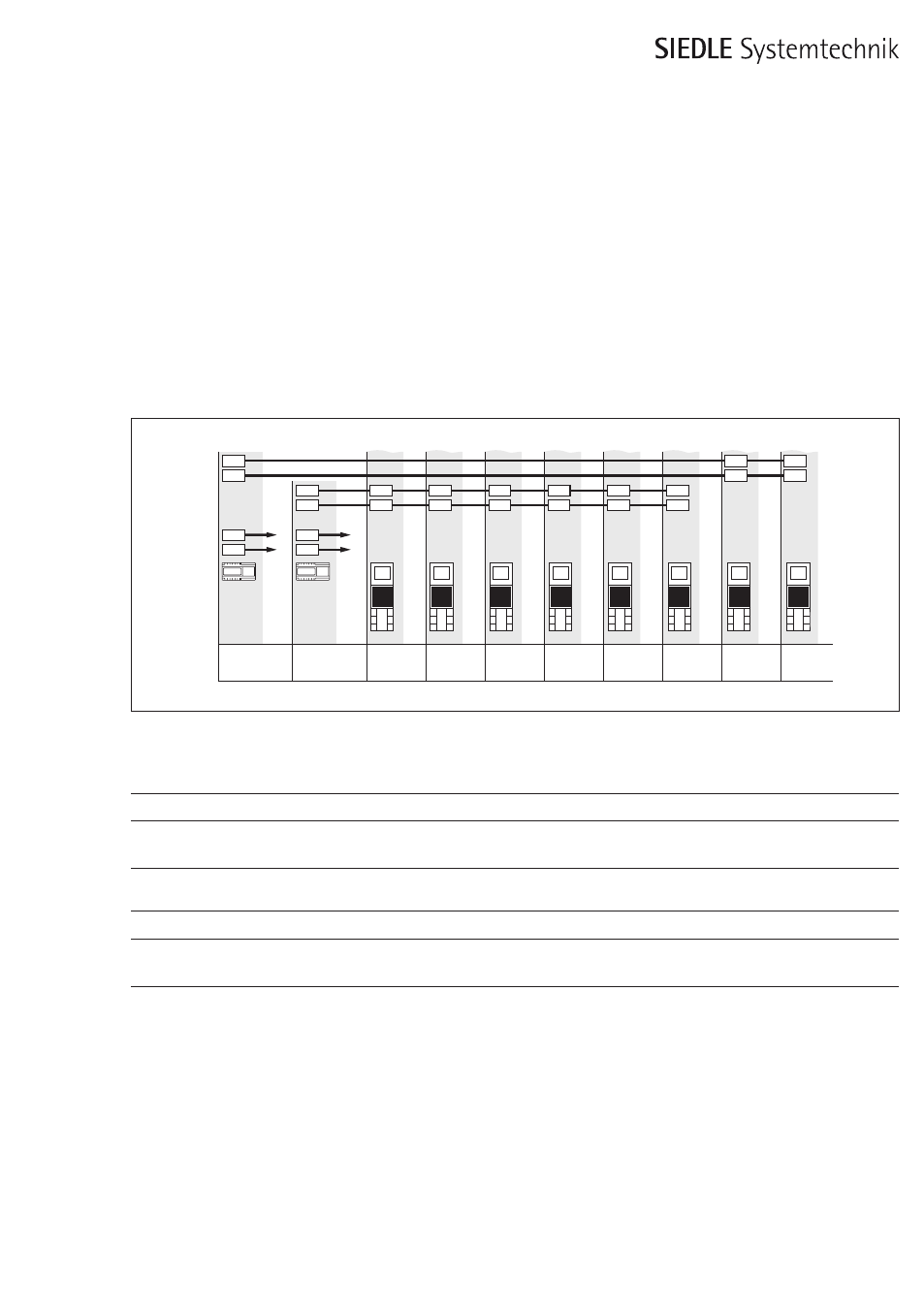

Электропитание 8 внутренних
видеопанелей Jung
Может обеспечиваться электро-
питание максимум 6 приборов
SI VI… от одного блока питания
видеосистемы VNG 602-... . Макс.
сила тока питания 30 В = прибора
VNG 602-… составляет 1100 мА.
Эти значения дальности действия
действительны только для внеш-
него электропитания приборов, а
не для дальности действия шины
In-Home. Значения дальности
действия действительны для
инсталляционного кабеля J-Y(ST)Y
или YR с диаметром жил 0,8 мм!
От одного блока питания разре-
шается питать только устройства,
которые находятся на одной
магистрали.
Питание от NG 602-…
Макс. длина проводов/расстояние до источника питания
SI VI …
Потребляемый ток 170 мА
1 прибор
50 м
2–8 приборов
Требуется другие дополнительные блоки питания
Питание от VNG 602-…
Макс. длина проводов/расстояние до источника питания
SI VI …
Потребляемый ток 170 мА
1 прибор
200 м
2 прибора
200 м
3 прибора
150 м
4 прибора
120 м
5 прибора
90 м
6 прибора
70 м
