Руководство по эксплуатации владельца Cybex

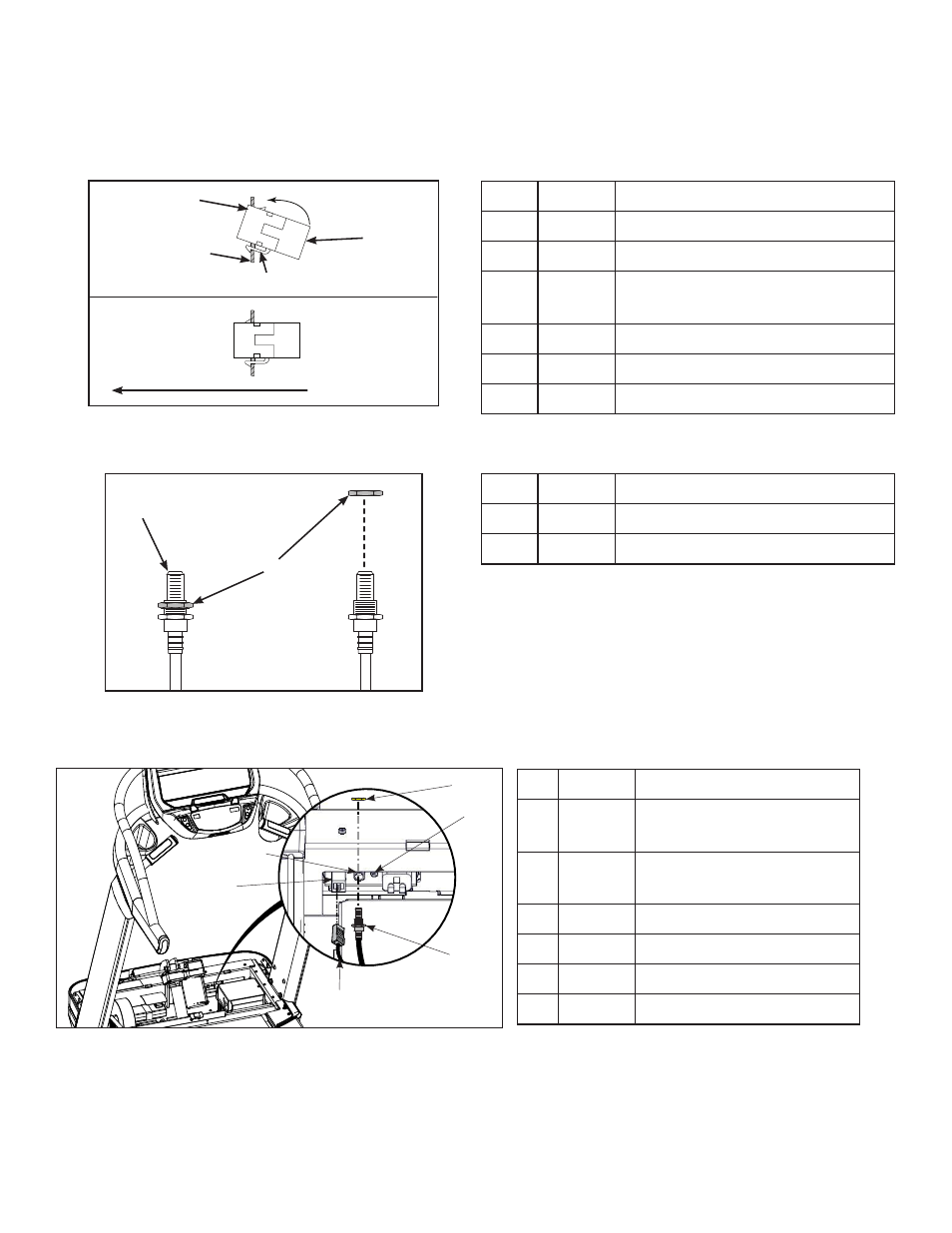

Установить дополнительные кабели аудио/видео и CSAFE
1. Вставить соединительное устройство CSAFE в крепежную пластину, зацепив нижней
петлей за крепежную пластину и защелкнув верхнюю петлю.
2
1
4
3
5
6
Деталь Описание
1
Верхняя петля
2
Крепежная пластина
3
6
Соединительное устройство
CSAFE
4
Нижняя петля
5
Установлено
6
Передняя панель
2. Вынуть гайку на конце кабеля аудио/видео.
1
2
Деталь Описание
1
Кабель аудио/видео
2
Гайка
3. Вставить кабель аудио/видео в D-образный разъем на крепежной пластине с лицевой
стороны устройства.
5
6
3
4
2
1
Деталь Описание
1
Разъем для аудио/видео
кабеля
2
6
Соединительное
устройство CSAFE
3
Гайка
4
Крепежная пластина
5
Кабель аудио/видео
6
Кабель CSAFE, красный
4. Вручную установить удаленную во втором шаге гайку на кабель аудио/видео.
5. С помощью гаечного ключа с открытым зевом на 14 мм установить кабель аудио/видео
на крепежной пластине с лицевой стороны устройства.
6. Вставить кабель CSAFE в соединительное устройство CSAFE на передней панели тренажера.
