Инструкция по эксплуатации Humminbird 150 SX Инструкция по установке
Страница 9
Компания Баджер т. (812) 320 55 65
WWW.BADGER.RU
9

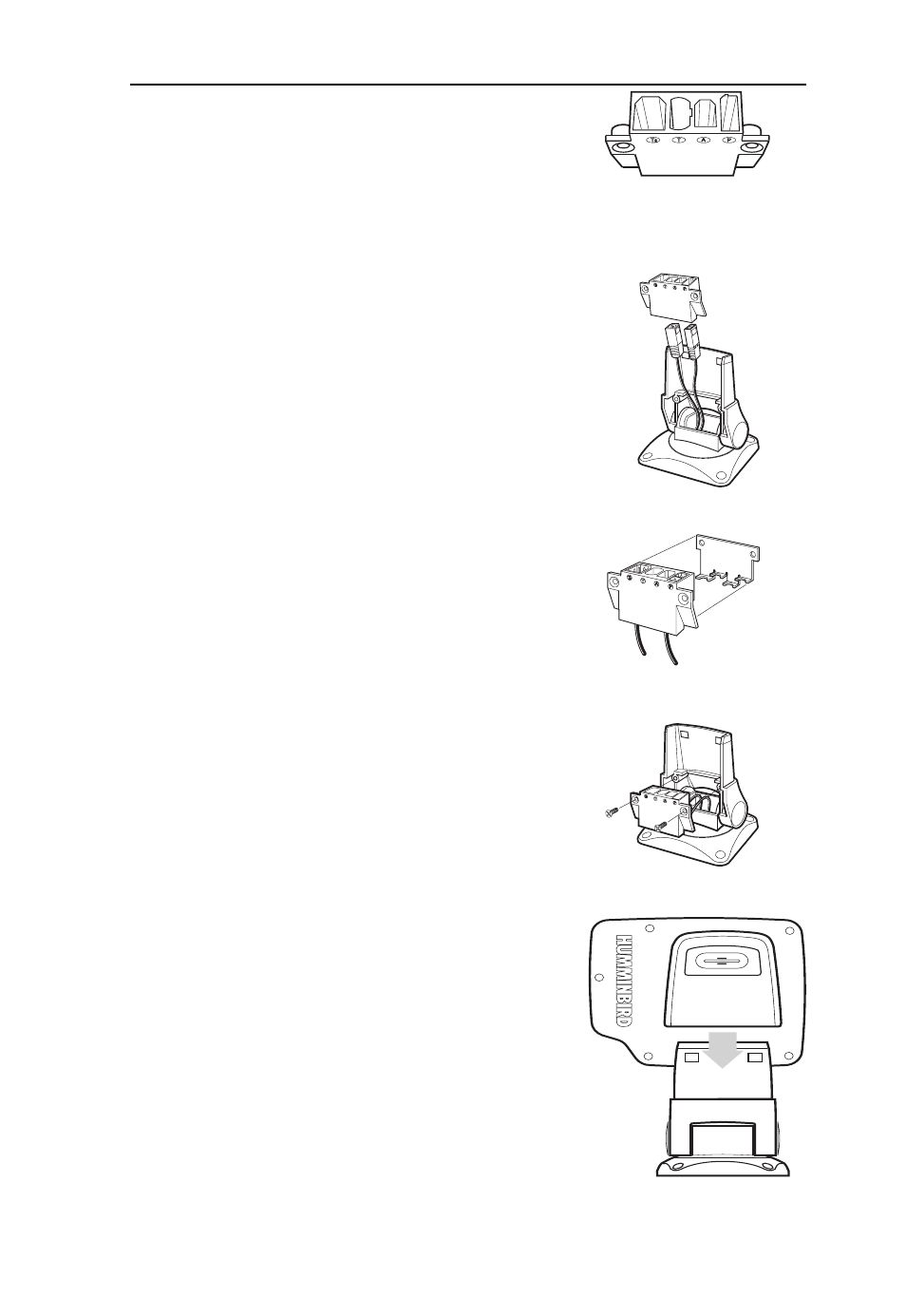

Рис.25:
Рис.26:
Рис.27:
Рис.28:
Рис.29: Нажать кнопку для
снятия эхолота
5. Установить крепежную турель на монтажную
поверхность и совместить высверленные
отверстия под крепления. Укрепить турель на
монтажной поверхности четырьмя шурупами с
плоскими головками и затянуть их туго (рис.22).
Шаг 5: Сборка крепежной турели
1. Ввести разъемы кабелей в кабельную муфту.
Ячейки кабельной муфты маркированы, чтобы
каждому отверстию соответствовал только
определенный разъем определенного кабеля
(рис.25). Отверстия под разъемы в муфте имеют
пазы, чтобы предотвратить неправильную
установку разъемов, поэтому не следует прилагать
значительную силу для заведения разъёмов в
муфту.
2. Подтяните аккуратно кабель сквозь отверстие в
турели вниз так, чтобы отверстия в корпусе муфты
разъемов совпали с соответствующими
крепежными отверстиями на турели (рис.26).
3. Наложить пластину фиксатор на тыльную часть
муфты разъемов (рис.27).
4. Установить муфту разъемов на место и укрепить
её двумя 19 мм винтами на турели (рис.28)
5. Установить экранный блок эхолота в пазах
турели до полной посадки блока на муфту
разъемов. Для снятия экранного блока с турели
остаточно просто нажать кнопку на его задней
стенке и поднять его вверх (рис.29).
Ваш эхолот готов к работе.
