6

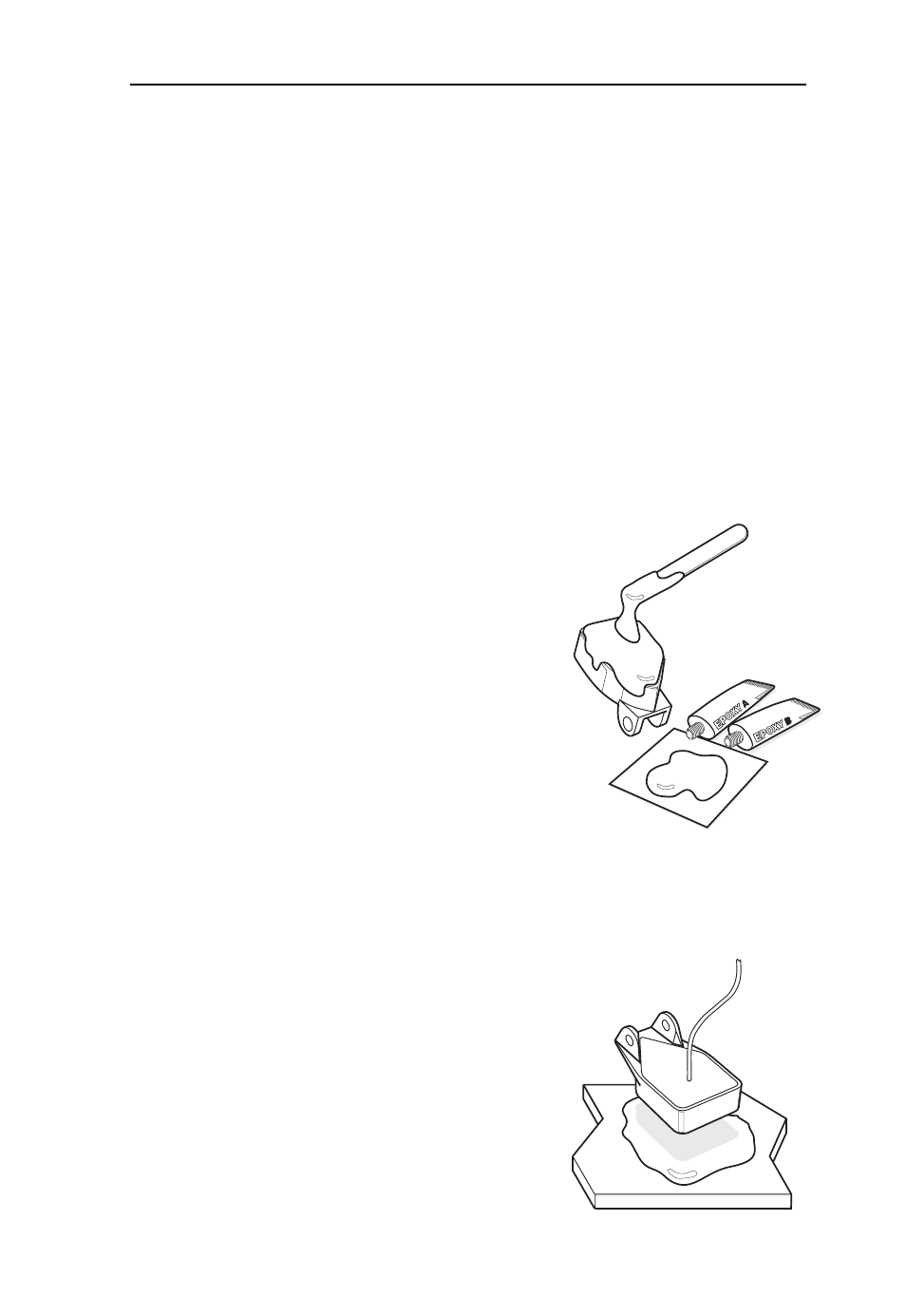

Рис.15:
Рис.16:
1. В найденном месте наилучшей работы излучателя положить головку
излучателя рабочей поверхностью вниз заостренной стороной к носу судна.
2. Заполнить трюм водой так, чтобы она полностью покрыла корпус излучателя.
Для прижимания излучателя к днищу используйте что нибудь вроде мешочка
с песком.
Излучатель не может передавать излучение сквозь воздух. Вода, налитая в
трюм, удалит все воздушные пузырьки между стенкой корпуса судна и
излучателем, что позволит проверить работу излучателя точнее.
3. Подключить кабель излучателя к экранному блоку эхолота.
4. Пускать судно на различных скоростях и глубинах, наблюдая за
изображением на экране эхолота. Если всё работает хорошо на малых скоростях
и ухудшается при возрастании скорости, излучатель следует переместить к
корме. Для проверки эффективности работы излучателя на больших глубинах,
проверьте его именно в таких условиях. Пробуйте все режимы работы и судна и
излучателя и следите за экраном, чтобы выбрать наилучшее положение для
излучателя в трюме.
Шаг 3: Закрепление излучателя в трюме
1. После выбора места для установки излучателя,
отметьте это место.
2. Удалите воду из трюма и тщательно высушите
место установки излучателя. Если поверхность
шероховатая, может потребоваться ошкурить её,
чтобы контакт был лучше.
Убедитесь, что поверхность для установки
излучателя чистая и сухая.
3. Приготовьте необходимое количество
двухкомпонентного эпоксидного клея. Дождитесь
ухода пузырьков.
4. Нанесите клей на рабочую поверхность
излучателя и на днище в трюме (рис.15).
5. Придавите излучатель на месте установки,
слегка поворачивая его, чтобы все пузырьки
воздуха вышли. Заостренный конец корпуса
излучателя должен быть направлен в сторону носа
судна (рис.16).
Замечание: Для правильной работы излучателя
необходимо, чтобы заостренный конец его
корпуса был направлен к носу судна.
6. Придавите излучатель, чтобы он не мог
случайно сдвинуться до застывания клея.
После застывания эпоксидного клея вода внутри
трюма будет уже больше не нужна. Ни вода, ни
бензин, ни масла не повлияют уже на
работоспособность излучателя.
