5

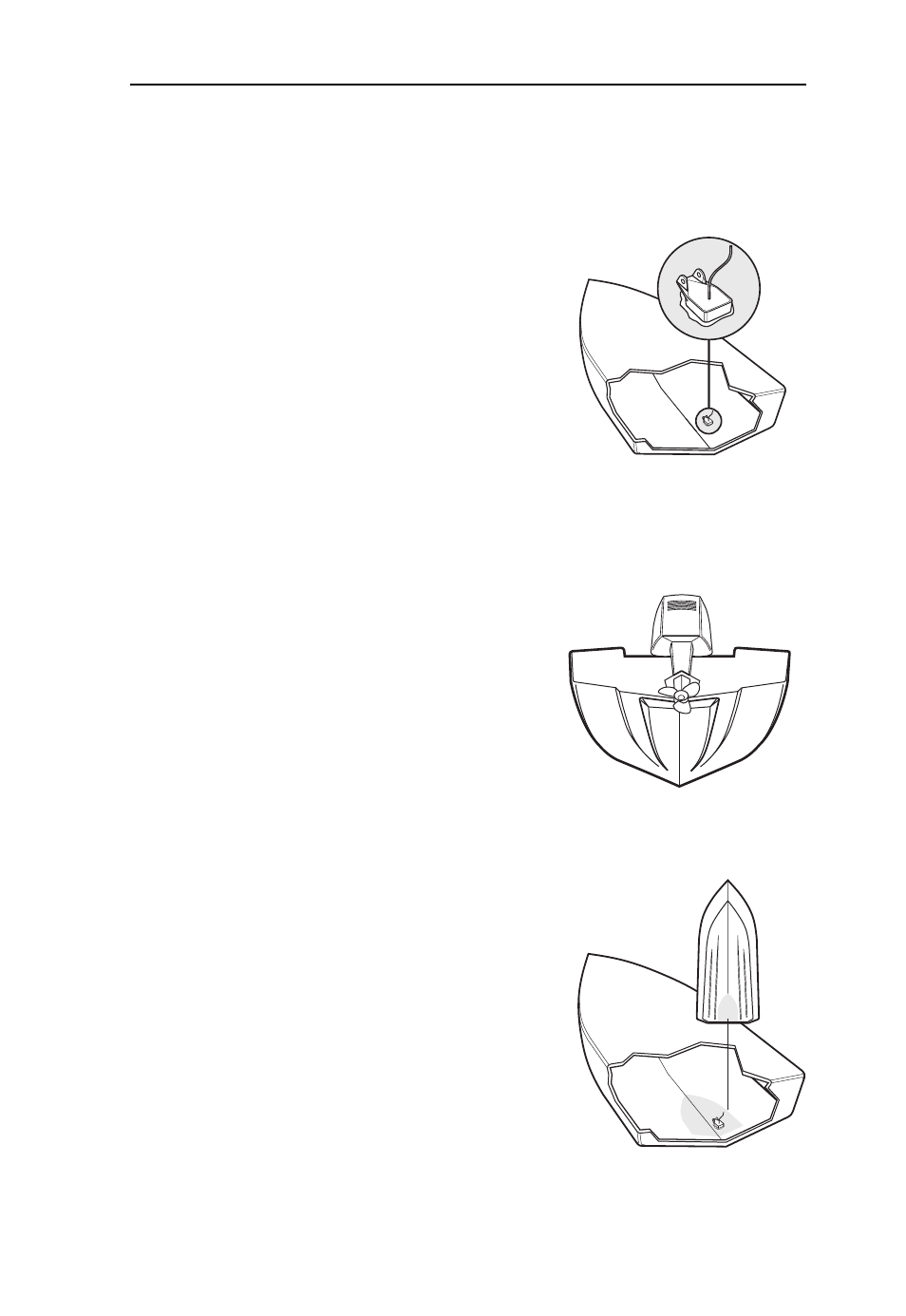

Рис.12: Излучатель,
установленный в трюме
Рис.14: Лучшее место для
установки
Рис.13:
УСТАНОВКА ИЗЛУЧАТЕЛЯ В ТРЮМЕ
Установка излучателя в трюме требует, чтобы
предварительно был установлен и приведен в
действие экранный блок эхолота. Правила
установки Экранного Блока описаны ниже в
настоящем буклете.
Установка излучателя в трюме позволяет получить
хорошие результаты в том случае, если корпус
судна сделан из однослойного стеклопластика.
Компания Humminbird, тем не менее, не
гарантирует эффективной работы излучателя,
установленного в трюме из за того, что некоторая
часть энергии в любом случае будет теряться при
прохождении звуковой волны сквозь
стеклопластик. Величина потери мощности
сигнала будет зависеть от конструкции днища, его
толщины и от процедуры установки излучателя.
Для установки такого типа требуется
классический двухкомпонентный эпоксидный
клей. Ни в коем случае не следует использовать
герметики или мягкие клеи для закрепления
излучателя, потому что они очень плохо
пропускают звуковые волны. Быстротвердеющие
эпоксидные клеи имеют свойство застывать
прежде, чем из их структуры сами выйдут
воздушные пузырьки.
Шаг 1: Выбор места установки
Установка излучателя начинается с выбора места
для этой установки. Порядок работ такой:
* Осмотреть наружную часть днища и найти
место, где менее всего будет возникать завихрений
воды от неровностей конструкции днища. Рёбра,
заклёпки и другие выступы порождают
значительные завихрения воды (рис.13).
* В общем случае, чем больше скорость движения
судна, смещение к корме и к килевой линии
обеспечит постоянство контакта днища и воды
при движении на высоких скоростях (рис.14).
Шаг 2: Проверка места установки
После застывания эпоксидного клея излучатель
нельзя будет передвинуть в другое место. Поэтому
рекомендуется попробовать в работе излучатель в
разных местах трюма на разных скоростях
движения судна, чтобы найти наилучшее место
для установки.
