8

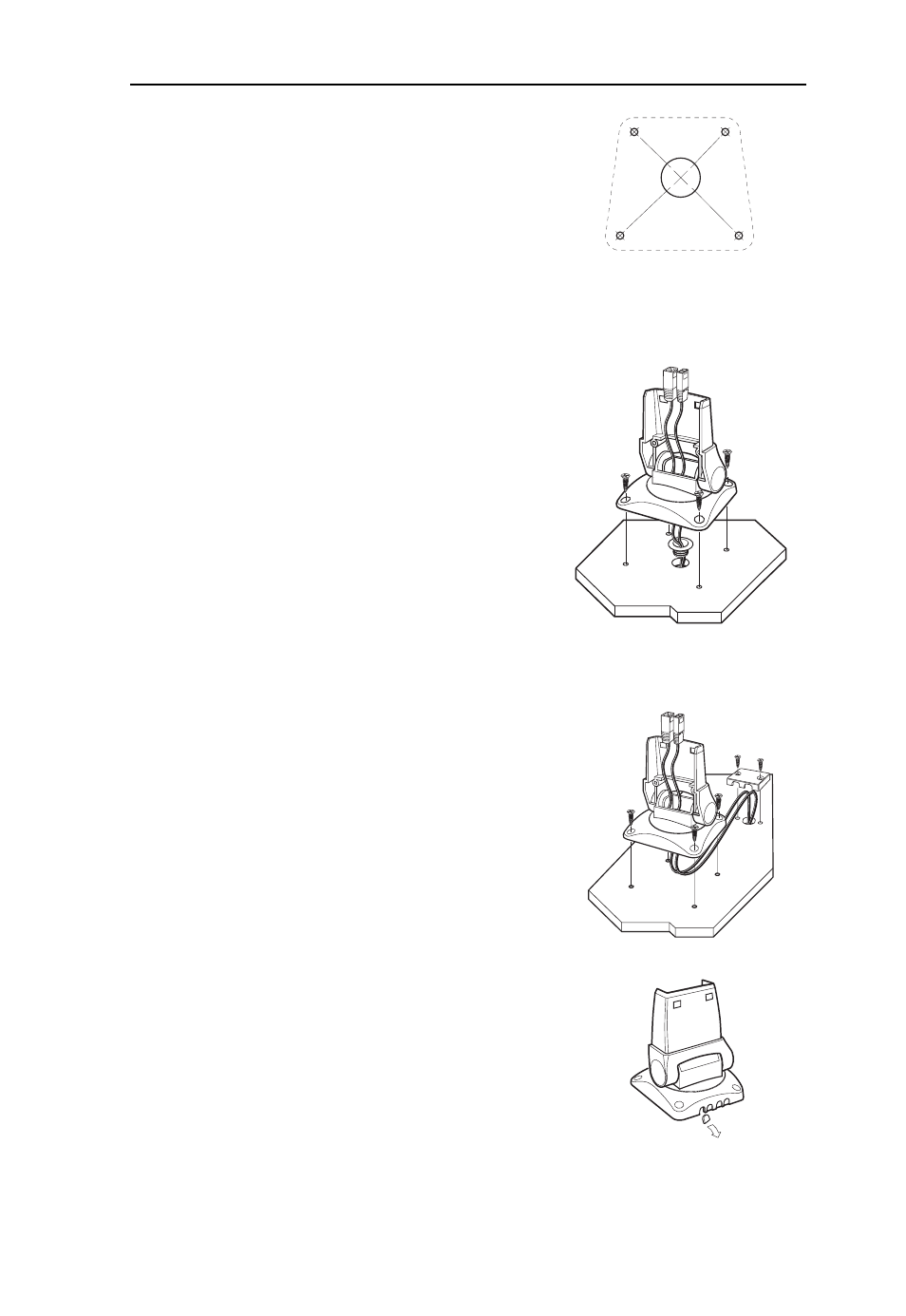

Рис.24: места
выламываемых пазов для
проводки кабелей
Рис.21:
Рис.22:
Рис.23:
Если имеется панель предохранителей,
используйте зажимы для подключения
электрического кабеля (не прилагаются). Черную
жилу следует подключать к заземлению, а красную
жилу к положительному разъему источника
напряжения 12 В постоянного тока (рис.19). В
цепи должен быть предохранитель 1 А. Если
требуется подключить экранный блок прямо к
аккумуляторам, постарайтесь включить в цепь
предохранитель 1А (не прилагается) для защиты
экранного блока (рис.20). Компания Humminbird
не отвечает за повреждения эхолота, возникшие
от неправильного подключения эхолота к
источнику тока.
Чтобы уменьшить возможные помехи от других
электрических устройств на борту, используйте
для них различные источники тока (типа вторых
аккумуляторов).
Шаг 3: Сверление крепежных отверстий
1. Установить крепежную турель экранного блока
на предполагаемую поверхность. Наметить
карандашом четыре отверстия под шурупы.
2. Снять крепежную турель и высверлить четыре
отверстия сверлом 3,6 мм.
Шаг 4: Проводка кабелей
1. Если кабели должны быть проведены сквозь
отверстие в монтажной плоскости, отметьте это
место и высверлите 25 мм отверстие между
четырьмя крепежными отверстиями.
ЗАМЕЧАНИЕ: Если кабели полагается провести
через отверстие в другом месте, высверлите 25
мм отверстие там и пропустите сквозь него
кабели. Можно вывести кабели и вбок из под
основания турели, для чего нужно выломать
стенки пазов при помощи пассатижей (рис.23 24).
2. Пропустить кабели через 25 мм отверстие.
3. Пропустить кабели сквозь пробочку (если кабели
пропускаются сквозь отверстие под крепежной
турелью) и вдавить пробочку на место вокруг
кабелей в 25 мм отверстие.
4. Провести кабели сквозь монтажную плоскость
и вывести из крепежной турели.
