4

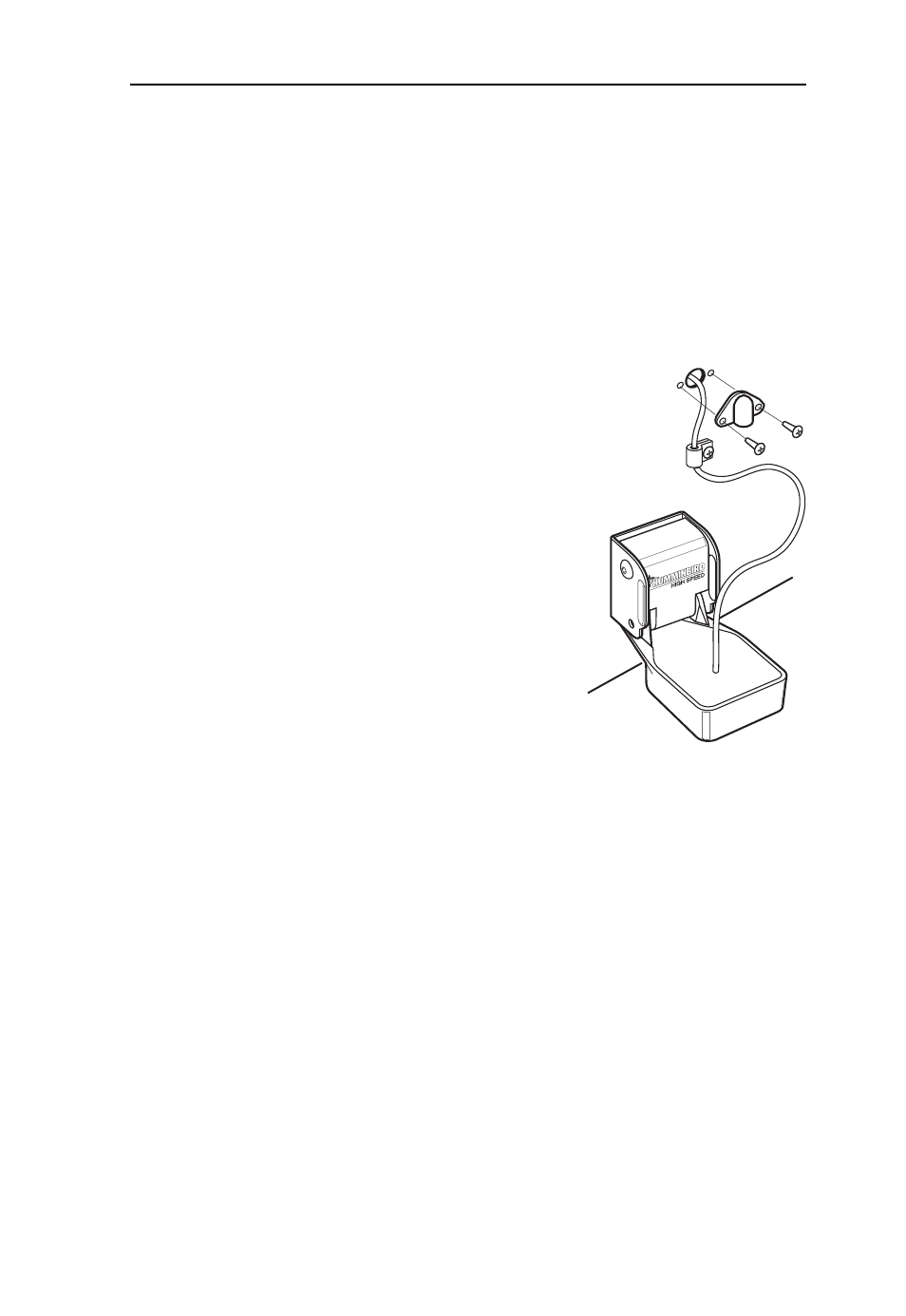

Прокладка кабеля
Рис.11:
Убедитесь, что угол наклона струбцины не
изменился.
Замечание: Имеется третье отверстие в
накладке крепления струбцины излучателя.
Высверлить отверстие и установить шуруп в
этом отверстии следует после завершения всех
настроек и регулировок.
Шаг 6: Прокладка кабеля
Есть несколько способов прокладки кабеля от
излучателя к экранному блоку эхолота. Наиболее
распространённым способом является
пропускание кабеля сквозь транцевую доску.
Как правило, вдоль борта судна (изнутри)
прокладываются другие кабели и проводники.
Убедитесь, что поблизости от кабеля излучателя
нет других кабелей. Нельзя укорачивать или
обрезать кабель излучателя или снимать его
изоляцию. Наиболее удален от кабеля излучателя
должен быть антенный кабель УКВ передатчика
или тахометра (счётчика оборотов двигателя),
чтобы уменьшить возможность помех.
Если прилагаемый кабель слишком короток,
можно заказать кабель удлинитель, причём общая
длина кабеля не может быть более 15 м.
Кабель излучателя прокладывается так:
1. Высверлить в транцевой доске отверстие
диаметром 13 мм выше ватерлинии. Пропустить
кабель излучателя в это отверстие.
2. Заполнить отверстие силиконовым герметиком.
3. Установить отражательную накладку на
отверстие и укрепить её двумя 16 мм шурупами.
4. Укрепить кабель излучателя хомутом и 16 мм
шурупом на транцевой доске.
Замечание: Излучатель может поворачиваться
вместе со струбциной на 90
О . Кабель должен
позволять выполнять это движение свободно.
Лучше всего проложить кабель сбоку от
излучателя так, чтобы излучатель при своём
движении не смог повредить кабель.
