Инструкция по эксплуатации Humminbird 150 SX Инструкция по установке
Страница 3
Компания Баджер т. (812) 320 55 65
WWW.BADGER.RU
3

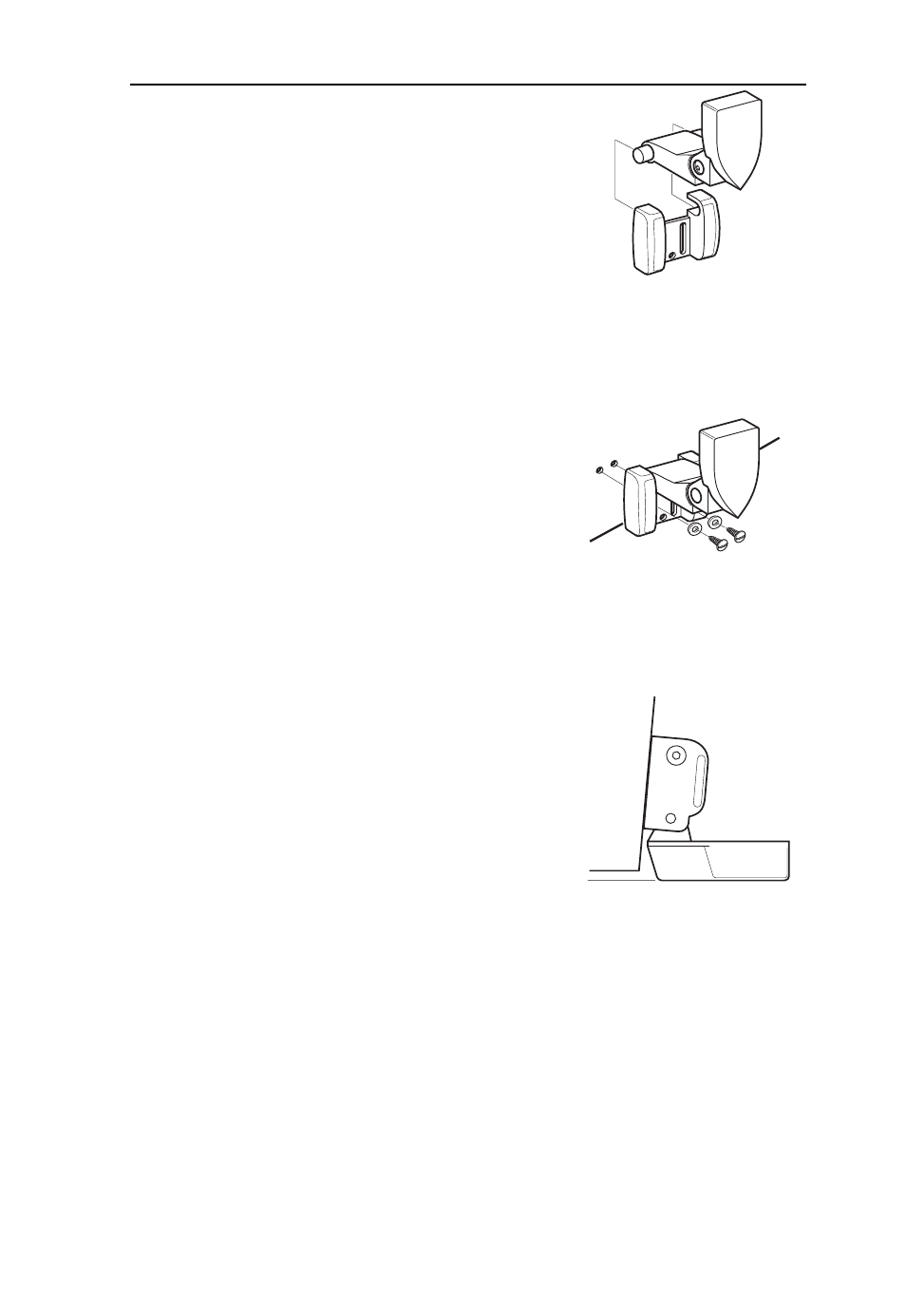

Рис.8:
Рис.9: Регулировка
рабочего положения
2. Установить сборку излучателя и струбцины в
монтажную накладку, как показано на рис. 7. Не
следует защелкивать сборку на стопор.
Шаг 4: Установка излучателя на транец
1. Набить силиконовый герметик в высверленные
отверстия в транце.
2. Приложить сборку крепления излучателя к
высверленным отверстиям (см. рис.8).
3. Отверткой с плоским шлицем и 8 мм
шестигранным торцевым ключом собрать всё
вместе. При помощи двух шурупов и двух шайб
прикрепить накладку струбцины сборки
излучателя к транцу, как показано на рис. Не
следует полностью затягивать шурупы, чтобы
позднее можно было выполнить вертикальную
регулировку излучателя. Защелкнуть вниз на
стопор струбцину излучателя.
Шаг 5: Настроить рабочее положение
излучателя
Накладка крепления струбцины позволяет
выполнять вертикальную регулировку крепления
излучателя, винты крепления струбцины
позволяют регулировать угол навески излучателя.
Подробности даны ниже. Дальнейшие настройки
навески излучателя могут потребоваться после
того, как судно будет опробовано в движении на
различных скоростях.
1. Прежде всего отрегулируйте угол навески
струбцины относительно излучателя так, чтобы
его длинная сторона была параллельна
продольной оси днища судна. В рабочем
положении задняя часть излучателя должна быть
ниже на 6 мм, чем его передняя часть (см. рис.9).
2. Полностью затянуть сборочный винт
струбцины при помощи торцевого ключа. Может
потребоваться дополнительная затяжка
сборочного винта после усадки пластика в
отверстия проушин.
3. Высоту навески накладки сборки излучателя
следует отрегулировать так, чтобы передняя часть
излучателя была на 4.5 мм ниже обреза транца
(рис.9). Наметьте положение накладки на транце
карандашом.
4. Поверните струбцину вверх так, чтобы можно
было получить доступ к отверстиям и шурупам.
Убедитесь, что положение накладки совпадает с
очерченным карандашом и полностью затяните
2 монтажных шурупа. Опустите до щелчка стопора
струбцину с излучателем в рабочее положение.
Рис.7:
