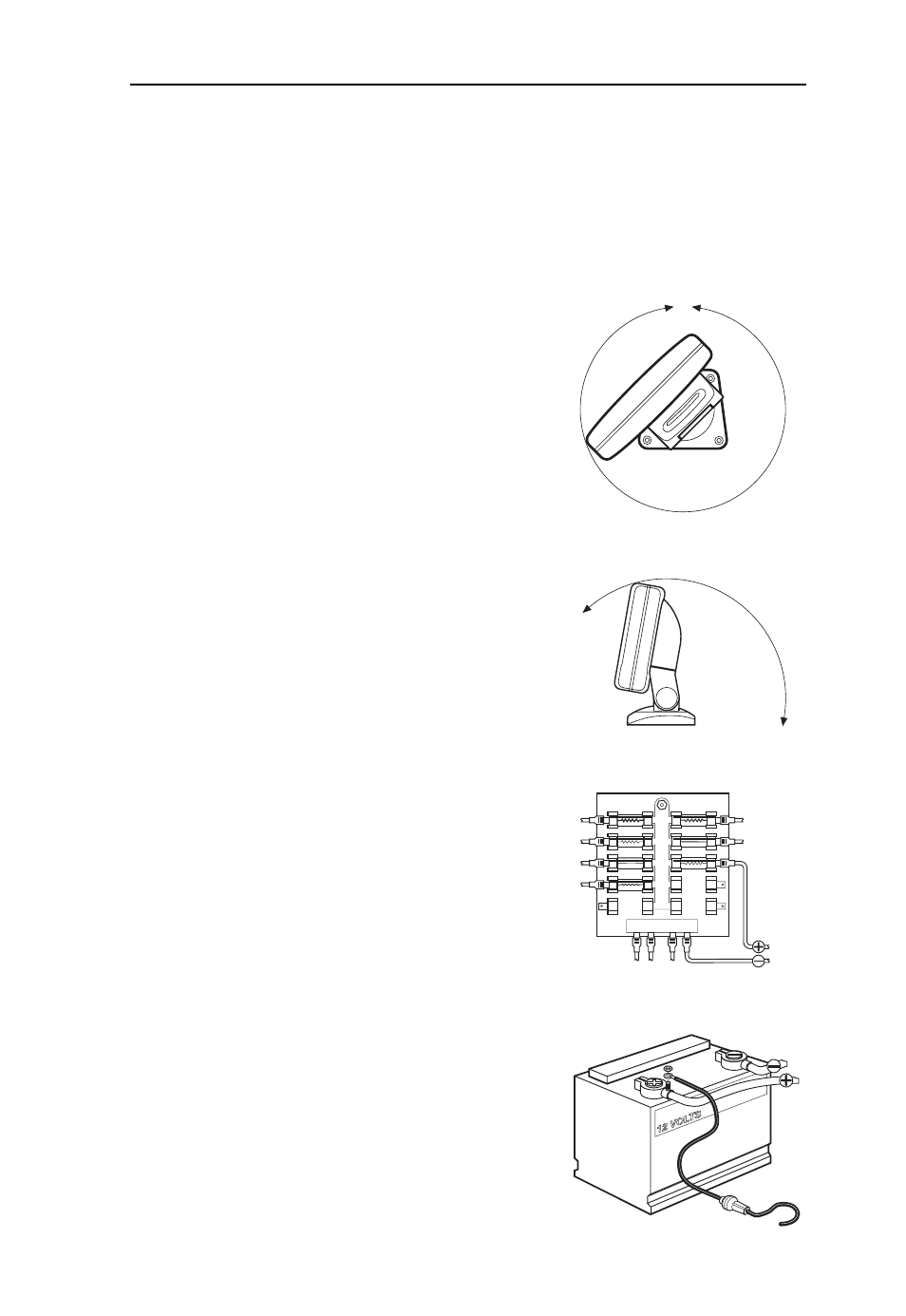

Рис.17:
Рис.18:
Рис.19:
Рис.20:
УСТАНОВКА ЭКРАННОГО БЛОКА
Шаг 1: Определение места установки
Установка экранного блока начинается с выбора
правильного места для этой установки. Выбор
места для установки производится так:
* Сначала к намечаемому месту установки
экранного блока следует проложить силовой
кабель, кабель излучателя и кабели датчиков
температуры скорости (если имеются). Можно
заказать кабели удлинители.
* Есть два способа прокладки кабелей к экранному
блоку: сквозь отверстие в монтажном столе
(панели) экранного блока или сквозь отверстие в
крепежном устройстве экранного блока.
Прокладка кабеля сквозь крепежную муфту
обеспечит наибольшую водозащищенность
системы, однако не всегда возможно пропустить
кабель под экранным блоком из за ограниченного
пространства. В этом случае кабели следует
пропускать сквозь отверстие, которое можно
сделать в любом доступном для проводки кабелей
месте. Отверстие закрывается прилагаемой
пробочкой.
* Монтажная плоскость экранного блока должна
быть прочной и жесткой, чтобы выдержать вес
экранного блока при ударных нагрузках от волн и
вибрации. Место установки излучателя должно
быть хорошо видно со всех мест работы оператора.
* Монтажная плоскость должна обеспечивать
возможность поворота экранного блока как в
горизонтальной, так и в вертикальной плоскости,
легкость установки и снятия эхолота (рис.17 18).
Шаг 2: Подключение силового кабеля
Для подачи энергии к экранному блоку имеется
силовой кабель длиной 2м. Его можно удлинять и
укорачивать с использованием 18 жильного
медного провода.
ОСТРОЖНО: Некоторые суда имеют напряжения
питания в сети 24 или 36 В. Проверьте, что к
эхолоту Humminbird подаётся напряжение 12 В
постоянного тока.
Силовой кабель может быть подключен к
энергосистеме судна двумя способами: через
панель предохранителей, которая обычно
располагается около пульта управления, или
прямо к аккумуляторам.
