Инструкция по эксплуатации Humminbird 150 SX Инструкция по установке
Страница 2
Компания Баджер т. (812) 320 55 65
WWW.BADGER.RU
2
TOP
DO NOT LET DEADRISE
INTERSECT THIS LINE
PLACE EITHER CORNER
ON DEADRISE ANGLE
TOP
DO NOT LET DEADRISE
INTERSECT THIS LINE
PLACE EITHER CORNER
ON DEADRISE ANGLE

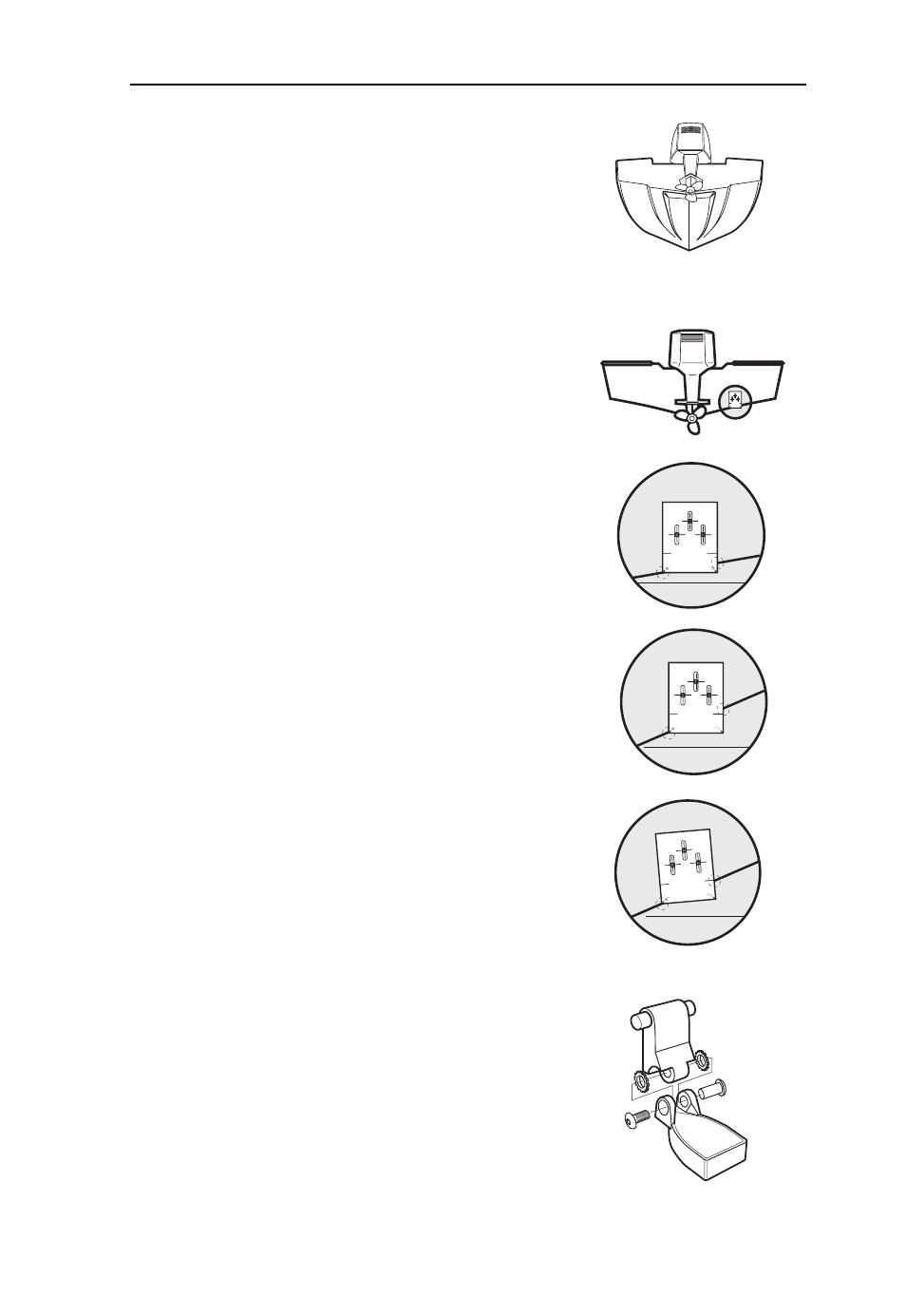

Рис.5: Настройка шаблона
* На судах с реданом излучатель можно будет
установить на редане. Никогда нельзя
устанавливать излучатель на транце позади
редана, потому на большой скорости эта область
выйдет из воды и излучатель не сможет работать
(рис.4).
* Если винт (винты) располагается перед транцем,
может быть так, что не удастся найти на транце
место, где вода будет без завихрений. В таком
случае следует рассмотреть иные способы
установки излучателя или рассмотреть
возможность замены излучателя.
Шаг 2: Сверление отверстий
1. Оторвите шаблон для сверления отверстий,
который переплетен перед третьей страницей
обложки “Руководства пользователя”. Шаблон
поможет правильно разметить отверстия под
крепления относительно среза транца, а также
укажет правильное размещение сверлимых
отверстий.
2. Удерживайте шаблон на транце судна в месте,
где предполагается установить излучатель.
Удерживайте шаблон вертикально так, чтобы
линия среза транца располагалась между двумя
горизонтальными линиями на шаблоне, не
пересекая их. Если срез транца имеет больший
угол, можно слегка наклонить шаблон, стараясь,
чтобы всё таки линия среза транца осталась
между двумя горизонтальными линиями шаблона
(рис.5).
3. Карандашом или ручкой отметить два
отверстия, изображенных на шаблоне. Никакие
другие отверстия размечать и сверлить пока что
не нужно.
4. При помощи 4 мм сверла просверлить два
отмеченных отверстия на глубину 3 см. На судах
со стеклопластиковыми корпусами сначала
рекомендуется сверлить тонкие отверстия и потом
их постепенно расширять для уменьшения
растрескивания или скалывания выходного
отверстия.
Шаг 3: Сборка излучателя
1. Соединить струбцину с корпусом излучателя,
как это показано на рис.6, при помощи сборочного
винта 16 мм длиной, резьбовой шпонки и двух
зубчатых шайб. Не следует сразу полностью
затягивать сборочный винт. Убедитесь, что
маркированная сторона струбцины обращена к
корпусу излучателя.
Рис.6:
TOP
DO NOT LET DEADRISE
INTERSECT THIS LINE
PLACE EITHER CORNER
ON DEADRISE ANGLE
TOP
DO NOT LET
DEADRISE
INTERSECT
THIS LINE
PLACE EITHER CORNER
ON DEADRISE
ANGLE
Рис.4: транец и редан
