87
Èñïîëüçîâàíèå ïëàòû ðàñøèðåíèÿ
Пр
ил
ож
ен
ия
4. Вставьте плату в разъём, одновременно
вставляя пластиковые опоры в соответст-
вующие отверстия на плате.

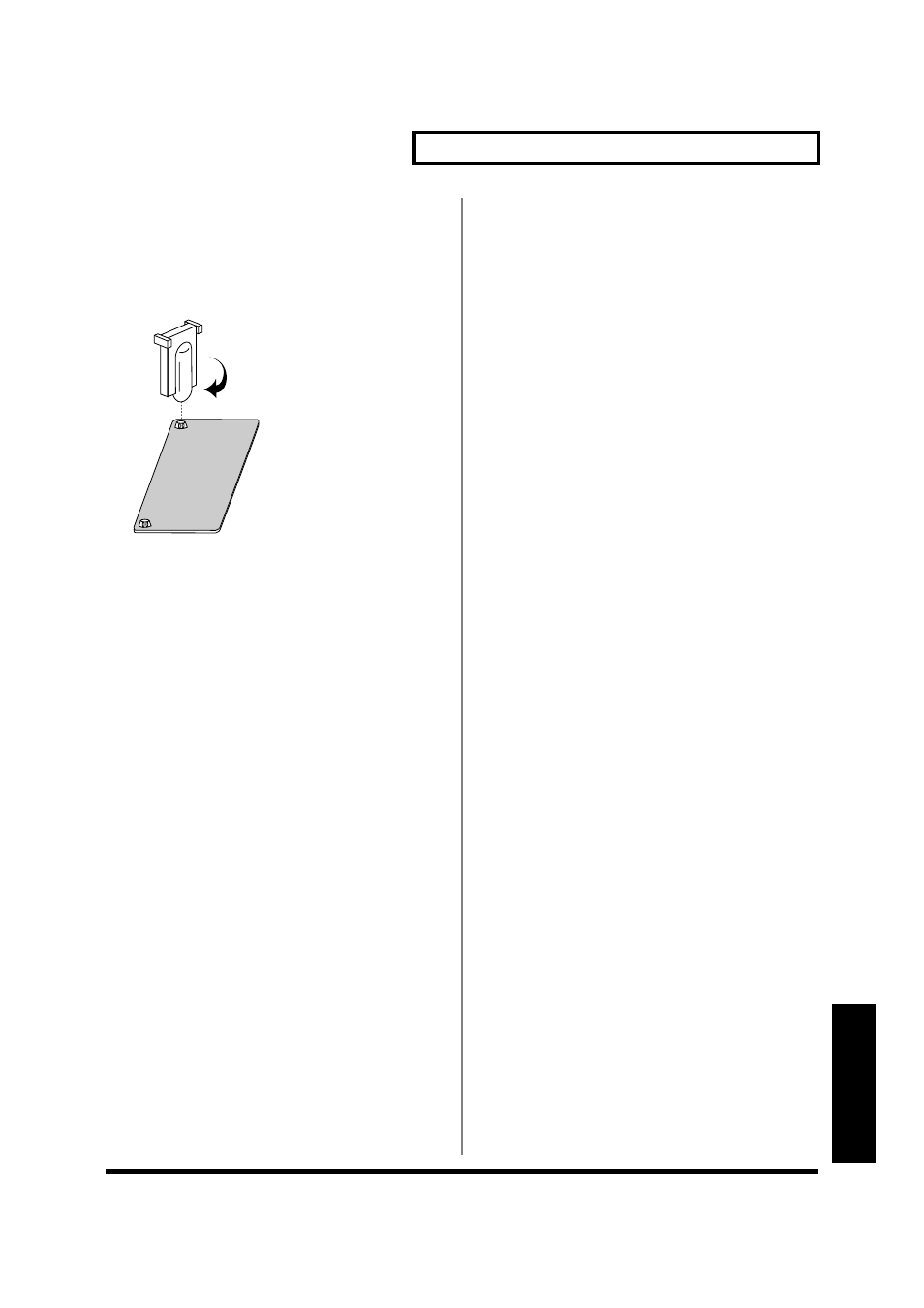

5. Используйте специальный ключ для дово-
рота опоры в фиксирующее положение
LOCK (показано на рисунке стрелкой).
fig.00-049c
(Чтобы удалить плату расширения из модуля TD-20,
установите необходимый угол поворота поддержи-
вающих опор, чтобы снять фиксацию платы. Для по-
ворота опор используйте специально прилагающий-
ся ключ. Удалите плату расширения и закройте ниж-
нюю крышку звукового модуля.)
6. Установите на место нижнюю крышку и
закрутите обратно 8 винтов, которые были
отвернуты в шаге 2.
LOCK
