Èñïîëüçîâàíèå ïëàòû ðàñøèðåíèÿ – Инструкция по эксплуатации Roland TD-20
Страница 86
86
Èñïîëüçîâàíèå ïëàòû
ðàñøèðåíèÿ
Опциональные платы расширения позволяет обновить ва-
шу операционную систему модуля и добавить новые ин-
струменты и барабанные наборы.
На нижней панели модуля TD-20 имеется слот, в который
устанавливается плата расширения. Вы можете устанавли-
ваться только специально предназначенные для инстал-
ляции платы: SOUND & SYSTEM EXPANSION BOARD для
TD-20.
* Звуковые платы расширения серии Roland JV/XP/XV/
Fantom не могут использоваться с TD-20.
901
• Избегайте влияния статического электричества, чтобы
не повредить внутренние электронные компоненты.
Пожалуйста выполните следующие требования при
установке.
1
• Сначала коснитесь, для снятия статического заряда
с вашего тела, металлических предметов, например,
водопроводных труб.
2
• Затем выньте плату, удерживая её только за края,
стараясь не коснуться внутренних элементов платы.
5
• Сохраните упаковочный пакет, который может в
дальнейшем вам пригодиться при транспортировке
платы.
911
• Не касайтесь руками разъёмов и контактов на плате.
912
• Не давите при установке платы с излишней силой, луч-
ше попробуйте сделать ещё несколько попыток, чем
грубо установить с силой с первого раза.
913
• Дважды проверьте точность и качество установки
платы.
914
• Не забудьте отключить от сети питания модуль TD-20
при установке платы.
915
• Устанавливайте только плату SOUND & SYSTEM
EXPANSION BOARD для TD-20 и отворачивайте только
назначенные крепёжные винты на нижней крышке
модуля.
1. Перед инсталляцией платы SOUND &
SYSTEM EXPANSION BOARD выключите
модуль TD-20 и отключите его силовой
кабель от сети питания.

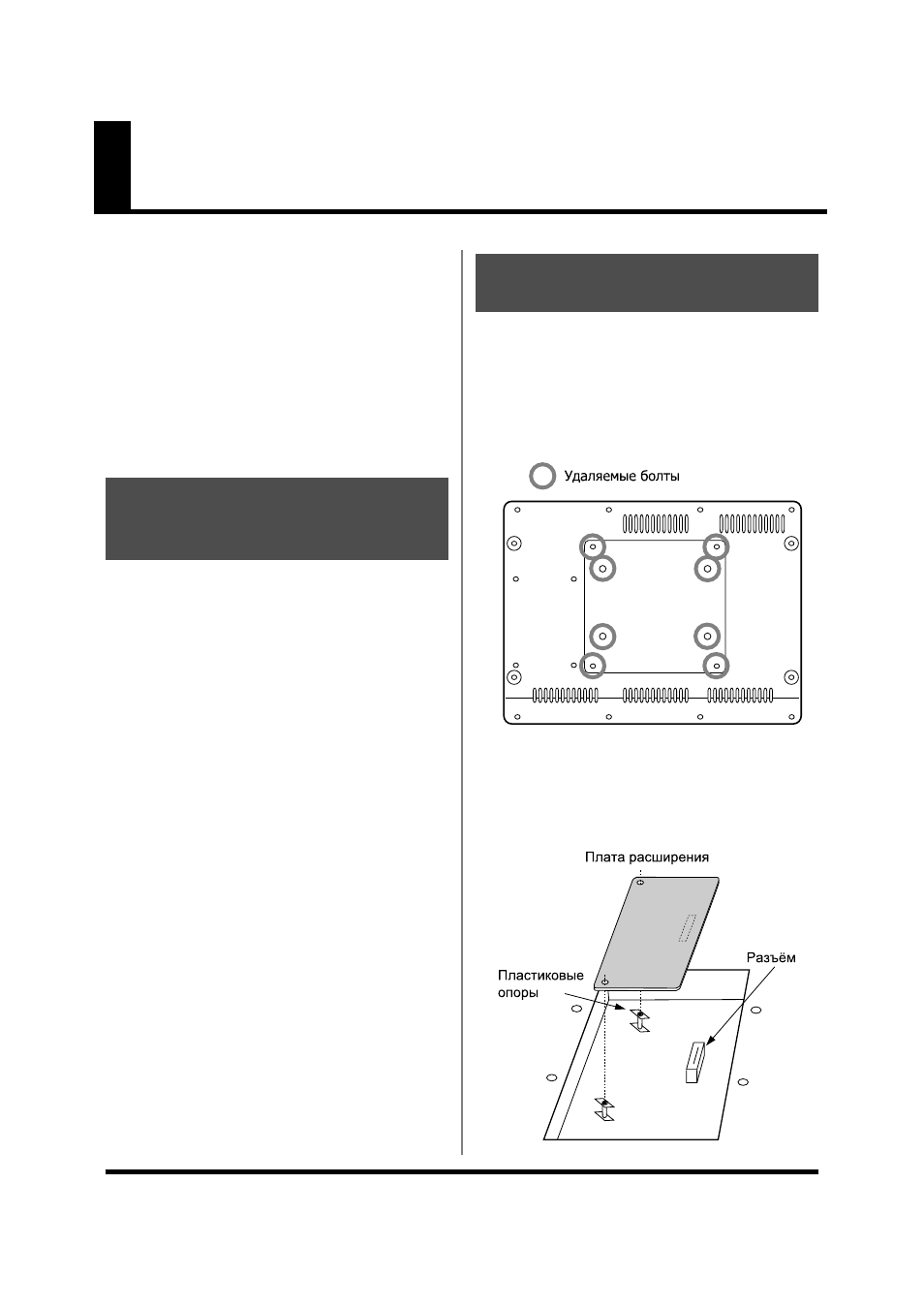

2. Отверните только те 8 винтов на нижней
крышке модуля, которые показаны на ри-
сунке кружком.
fig.00-049ae
3. Внутри TD-20 имеется разъём и 2 пласти-
ковых опоры для удержания платы, пози-
ционированные как показано на рисунке.
Вы можете слегка повернуть их, если это
необходимо, чтобы отверстия на плате
совместились с данными опорами.
fig.00-049be
Íåîáõîäèìûå èíñòðóêöèè
ïåðåä èíñòàëëÿöèåé ïëàòû
ðàñøèðåíèÿ
Ïðîöåäóðà óñòàíîâêè ïëàòû
ðàñøèðåíèÿ
