17
Ус
та
но
вк
а
ба
ра
ба
нно
го
набор
а
Óñòàíîâêà áàðàáàííîãî íàáîðà

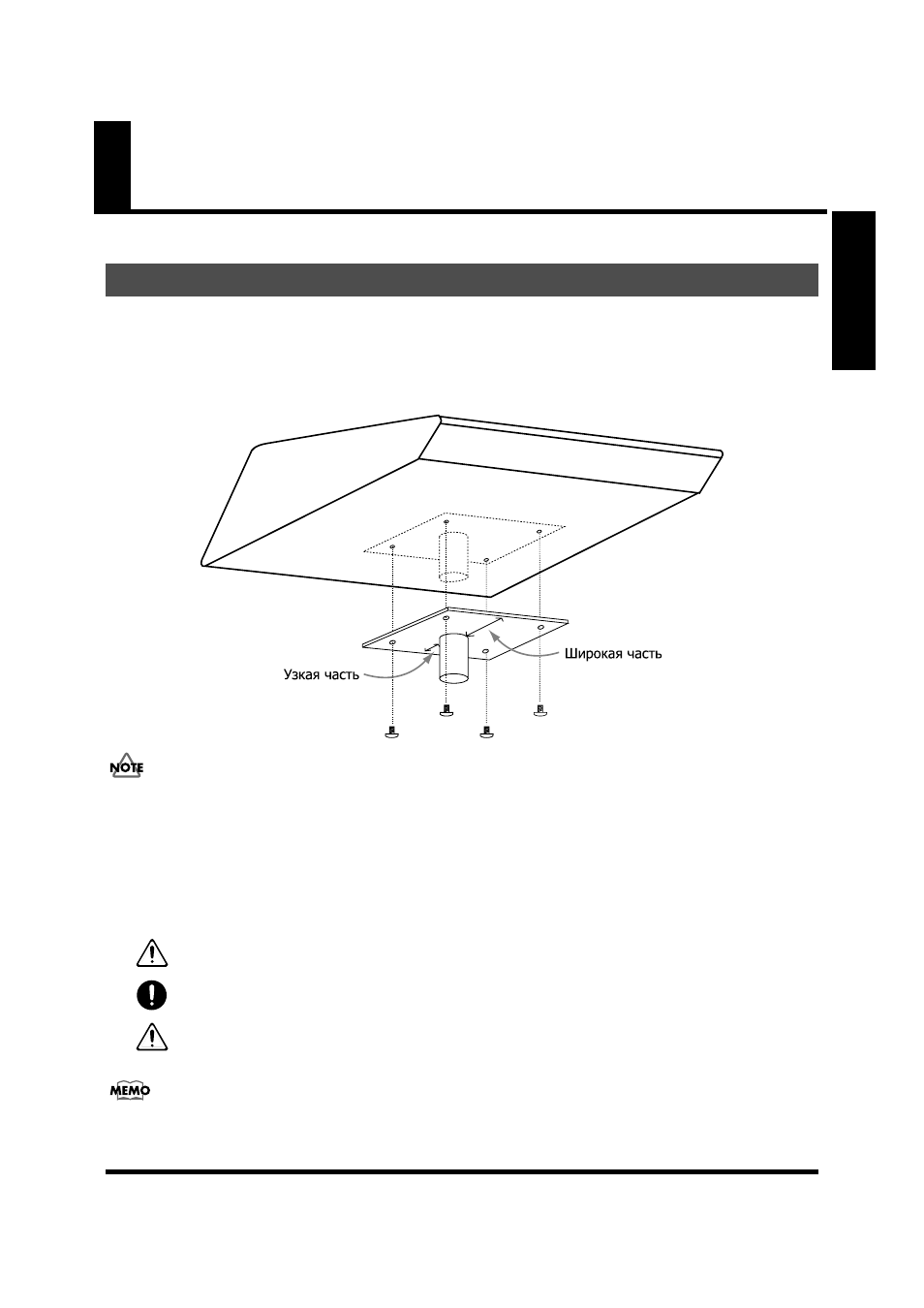

1. Соедините поддерживающую подставку (идёт в комплекте опционального стенда для
ударной установки) с модулем TD-20 и закрепите его винтами на этой подставке.
Закрепление модуля на подставке производится винтами снизу с ориентацией модуля относительно подставки, как
показано на рисунке ниже.
* Для крепежа можно использовать только винты диаметром 8 мм (М5 х 8). Использование других типов винтов может
повредить резьбу на модуле TD-20.
fig.StandHolder.e
928, 929
• Когда вы переворачиваете модуль лицевой панелью вниз и кладёте на какую-либо поверхность в про-
цессе его установки, то не забудьте подложить с четырёх краёв модуля по одинаковой по высоте стопке
из журналов или газет, чтобы не повредить кнопки и регуляторы рабочей панели управления.
• При укладке модуля лицевой панелью вниз на твёрдое покрытие, не роняйте его и избегайте ударов
его поверхности. Будьте аккуратны.
2. Собранный в единое звено, модуль TD-20 вместе с поддерживающей подставкой закрепите
на стенде ударной установки (такой, как опциональный стенд MDS-20ВК).
Смотрите более детально инструкцию по эксплуатации стенда ударной установки при установке модуля TD-20.
005
Данное устройство должно использоваться только со стендами, рекомендованными фирмой Roland.
006
При использовании данного устройства с рекомендованным фирмой стендом, сам стенд должен рас-
полагаться на устойчивой поверхности без уклонов.
101c
Модуль TD-20 должен использоваться со стендами серии MDS фирмы Roland. Использование других типов
стендов может привести к не стабильному закреплению модуля и его дальнейшему повреждению в процессе
работы.
Опциональный крепёж общего назначения АРС-33 предназначен для соединения с трубкой ра-
диусом 10.5 - 28.6 мм и может быть использован для установки TD-20 на посадочное место для
тарелки и т.п.
Êðåïëåíèå TD-20 íà ñòåíäå
