78
Ãëàâà 10. Îáùèå óñòàíîâêè äëÿ âñåãî ìîäóëÿ TD-20
2. Нажмите кнопку "PLAY" на внешнем сек-
венсоре для передачи данных на модуль
TD-20.
Принимаемые данные будут записываться в память
модуля TD-20.
Эта тема описывает выбор назначения выходов: для вход-
ных сигналов триггерных входов TRIGGER INPUT, частей
секвенсора и входных сигналов с гнезда MIX IN.
1. Нажмите кнопку [SETUP].
Кнопка [SETUP] начнёт светиться.
2. Нажмите кнопку [F2 (OUTPUT)], а затем
нажмите одну из кнопок [F1] - [F3], чтобы
выбрать выходные гнёзда.
Появится экран "OUTPUT ASSIGN (MASTER)" или
"OUTPUT ASSIGN (DIRECT)".
[F1 (MASTER)]:выходные джековые гнёзда MASTER
OUT или PHONES.
[F2 (DIR 1–4)]:выходные джековые гнёзда DIRECT OUT
1 - 4.
[F3 (DIR 5–8)]:выходные джековые гнёзда DIRECT OUT
5 - 8.
3. Нажмите TRIG SELECT [1], [15], [RIM] или
[CURSOR (left/right)], чтобы выбрать триг-
герный вход модуля TRIGGER INPUT.
С этой целью, вы также можете использовать просто
удар по соответствующему пэду.
4. Используйте кнопки [+/-], колесо [VALUE]
или кнопки [CURSOR (up/down)] для на-
значения сигнала на выходы.

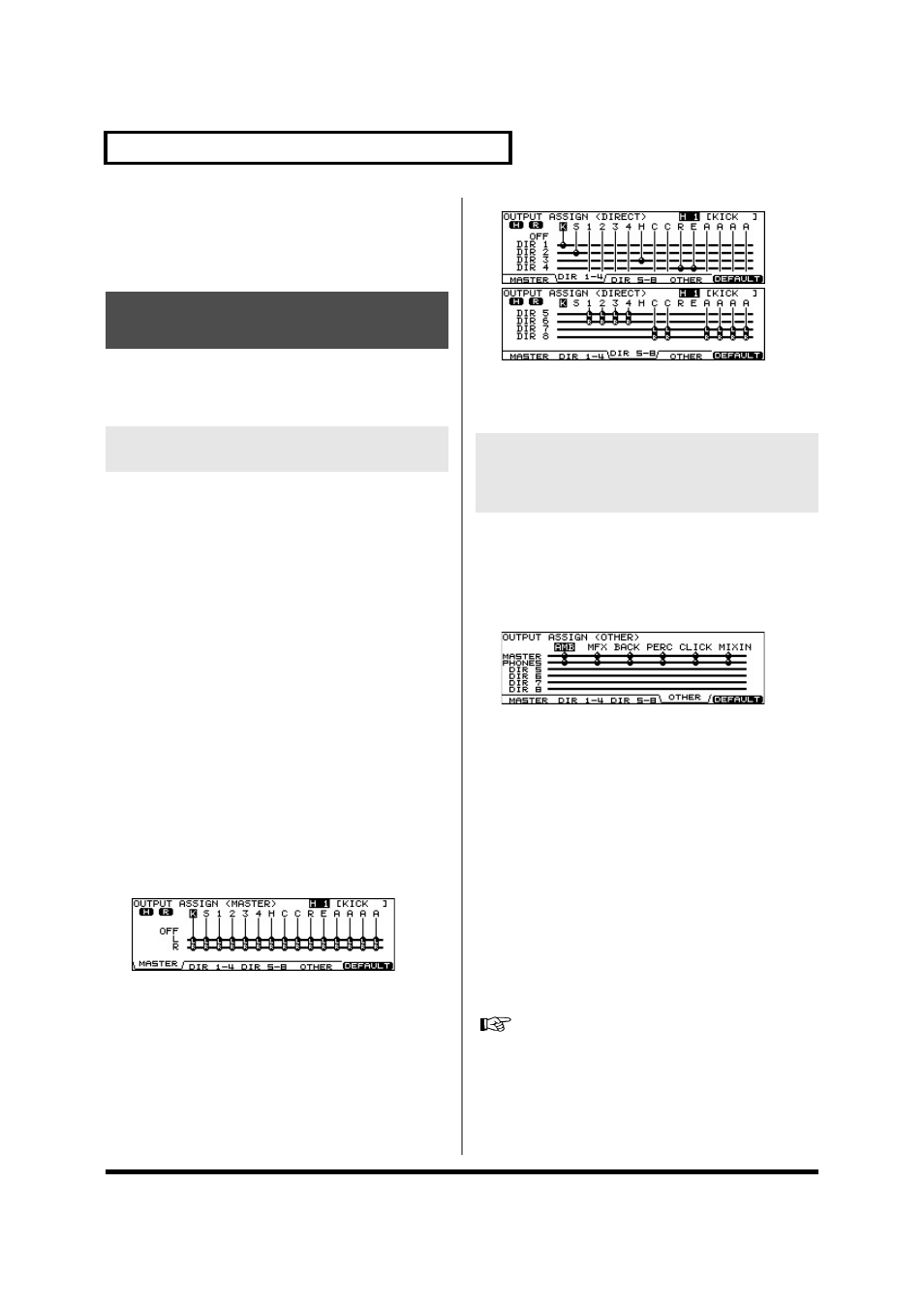

Экран "OUTPUT ASSIGN (MASTER)"
fig.10-OutAsgn1_70
* Вы всегда можете вернуться к фабричным установкам
назначения выходных сигналов (L + R) нажатием последо-
вательности кнопок [F5 (DEFAULT)] - [F5 (EXECUTE)].
Экран OUTPUT ASSIGN (DIRECT)
fig.10-OutAsgn2_70
* Вы всегда можете вернуться к фабричным установкам
назначения выходных сигналов нажатием последователь-
ности кнопок [F5 (DEFAULT)] - [F5 (EXECUTE)].
1. Нажмите кнопку [SETUP].
Кнопка [SETUP] начнёт светиться.
2. Нажмите кнопку [F3 (OUTPUT)] - [F4
(OTHER)].
Появится экран "OUTPUT ASSIGN (OTHER)".
fig.10-OutAsgn3_70
3. Нажмите кнопку [CURSOR (left/right)],
чтобы выбрать источник сигнала.
AMB:
Эффект объёмной обработки звука
Ambience
MFX:
эффекты
BACK:
Треки аккомпанемента секвенсора.
PERC:
Перкуссионная трек секвенсора.
CLICK:
Звучание метронома.
MIXIN:
Сигнал, поступающий со входа MIX IN.
4. Используйте кнопки [+/-], колесо [VALUE]
или кнопки [CURSOR (up/down)] для
назначения сигнала на выходы.
* Вы всегда можете вернуться к фабричным установкам
назначения выходных сигналов (MASTER и PHONES) на-
жатием последовательности кнопок [F5 (DEFAULT)] -
[F5 (EXECUTE)].
Блок диаграмма (стр. 104)
Íàçíà÷åíèÿ âûõîäíûõ
ñèãíàëîâ [F2 (OUTPUT)]
Íàçíà÷åíèå âûõîäíûõ ñèãíàëîâ
áàðàáàííûõ èíñòðóìåíòîâ
Íàçíà÷åíèå âûõîäíûõ ñèãíàëîâ
÷àñòåé ñåêâåíñîðà, ìåòðîíîìà è
âõîäíûõ ñèãíàëîâ ìèêøåðà MIX IN
[F4 (OTHER)]
