Инструкция по эксплуатации Roland TD-20
Страница 19
19
Óñòàíîâêà áàðàáàííîãî íàáîðà
Ус
та
но
вк
а
ба
ра
ба
нно
го
набор
а
fig.Connect.e
1. Выключите всё используемое оборудо-
вание перед началом коммутации.
921
* Чтобы избежать сбоя в работе, повреждения динамиков
акустических систем или других устройств, всегда пред-
варительно перед началом коммутации устанавливайте
все регуляторы громкости в минимальное положение и
выключайте всё оборудование.

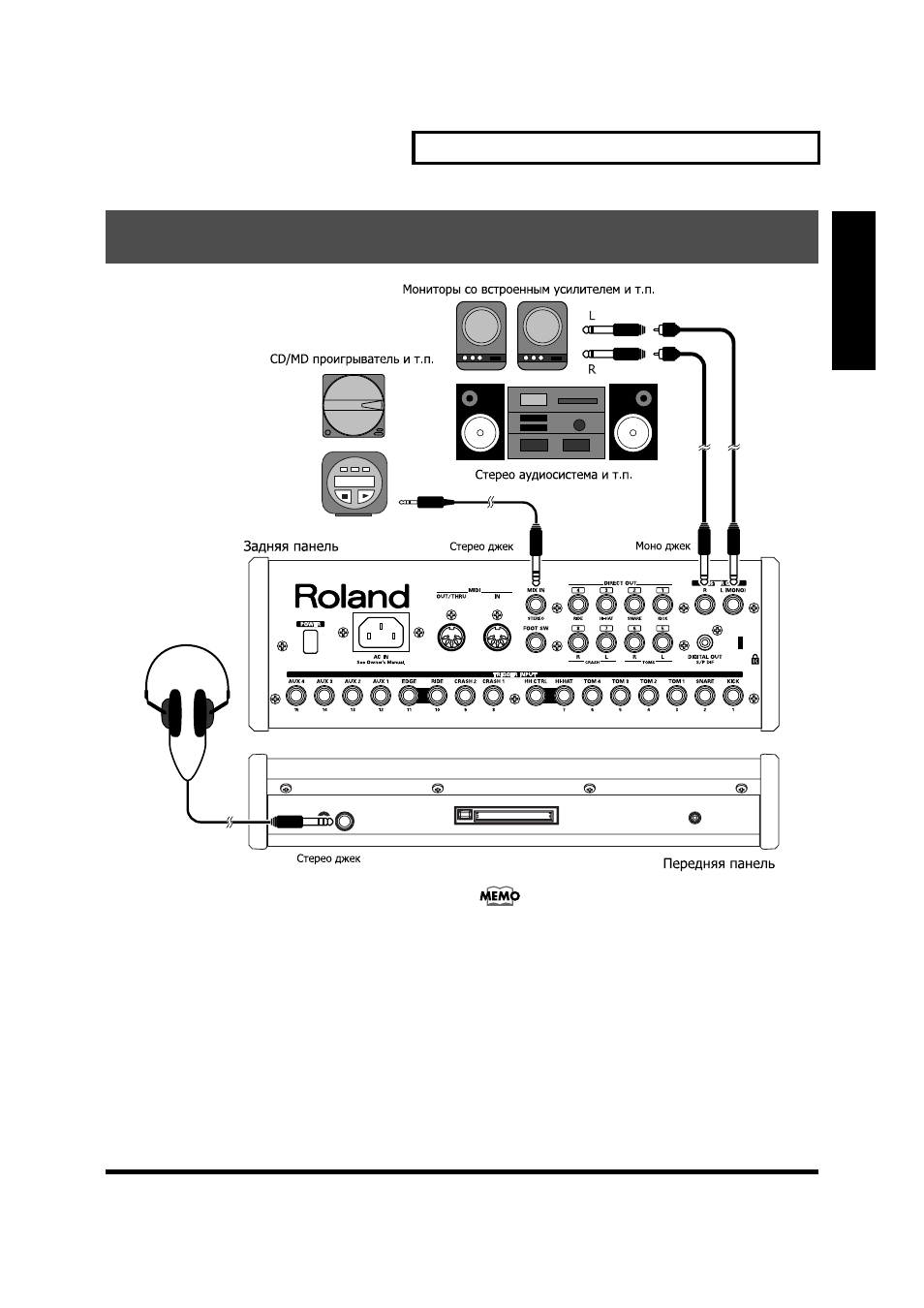

2. Скоммутируйте выходные джековые
гнёзда MASTER OUT L/(MONO) и R на
задней панели модуля с входами вашей
аудио системы или усилителя.
3. Подсоедините штекер прилагаемого сете-
вого кабеля к гнезду АС IN.
4. Вставьте вилку кабеля в сетевую розетку.
Сигнал, подаваемый на входное гнездо MIX IN модуля
TD-20, позволит вам играть вместе со звучанием лю-
бого носителя аудио сигнала.
• Для установки необходимого уровня сигнала с уст-
ройства, подключенного ко входу MIX IN, вращайте
регулятор [MIX IN], расположенный на верхней ра-
бочей панели модуля TD-20.
• Сигнал с входа MIX IN будет подаваться на выходы
MASTER OUT, PHONES или DIRECT OUT 5 - 8 (стр.
78).
926a
* Если соединительные кабели имеют встроенные сопро-
тивления, то уровень сигнала на входе MIX IN может
быть слишком низкий. В этом случае замените кабели
на такие, которые не имеют встроенного сопротивления,
например кабели серии Roland PCS.
