Инструкция по эксплуатации Panasonic CQ-VD7001N
Страница 9
9

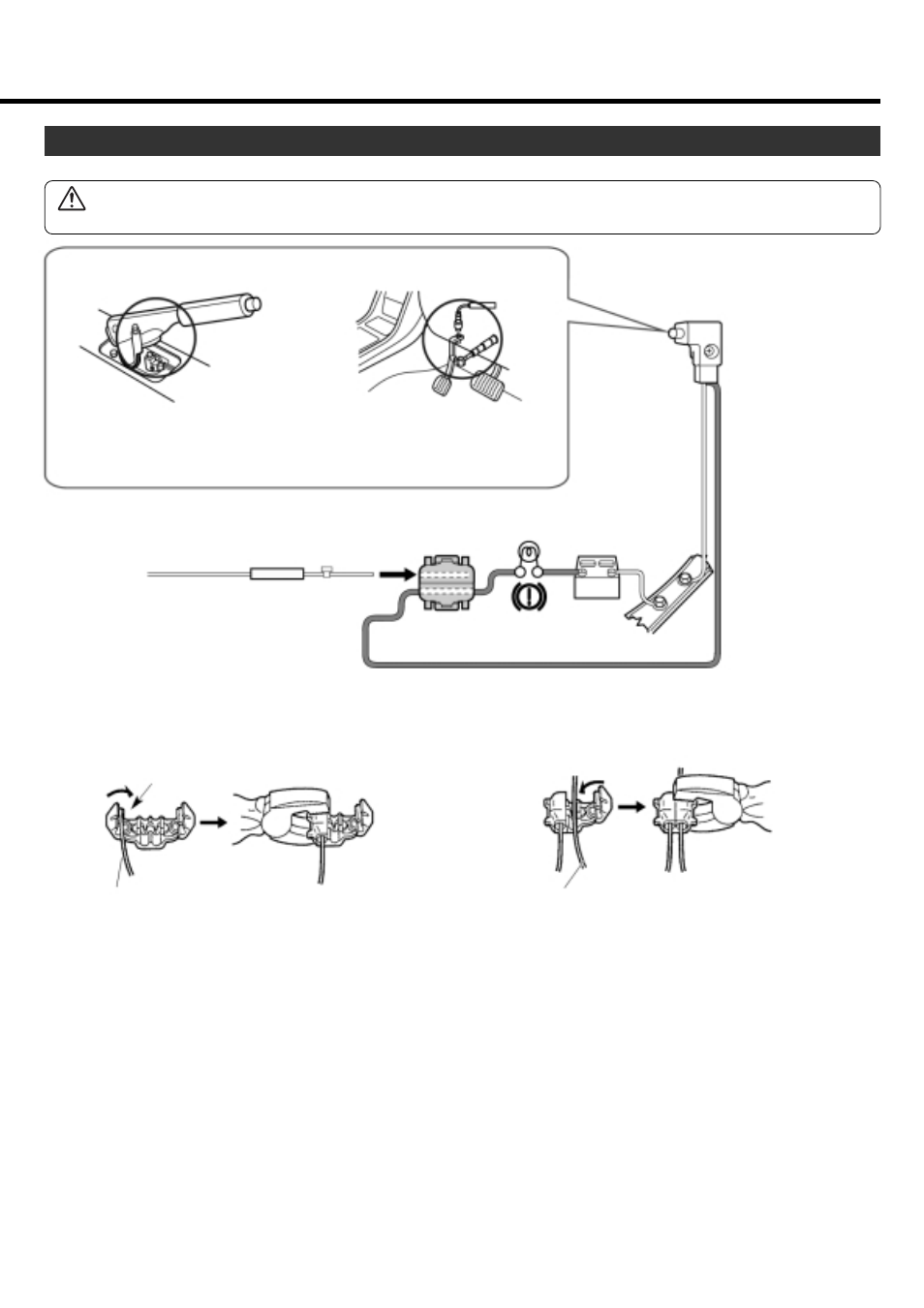

Подключение соединительного провода ручного тормоза
¡ Присоедините зажимное соединение @ к концу
соединительного провода ручного тормоза.
Подводится к этой точке
Провод ручного тормоза
(синий с желтой полосой)
™ Зажимное соединение @ подключается к проводу рычага
ручного тормоза со стороны источника питания.
Провод со стороны источника питания
Внимание!
В целях безопасности попросите профессионального инсталлятора выполнить это подсоединение.
Ручной тормоз
Ножной тормоз
Позиция переключателя ручного тормоза различна у различных моделей
автомобилей.
Относительно подробностей точного положения позиции рычага ручного
тормоза проконсультируйтесь у своего дилера.
Соединительный провод ручного тормоза
(синий с желтой полосой)
Когда рычаг ручного тормоза входит в зацепление,
устройство заземляется на шасси.
Сигнал тормоза
SIDE BRAKE
@ Зажимное соединение
Шасси автомобиля
Аккумуляторная
батарея
Переключатель ручного тормоза
