4

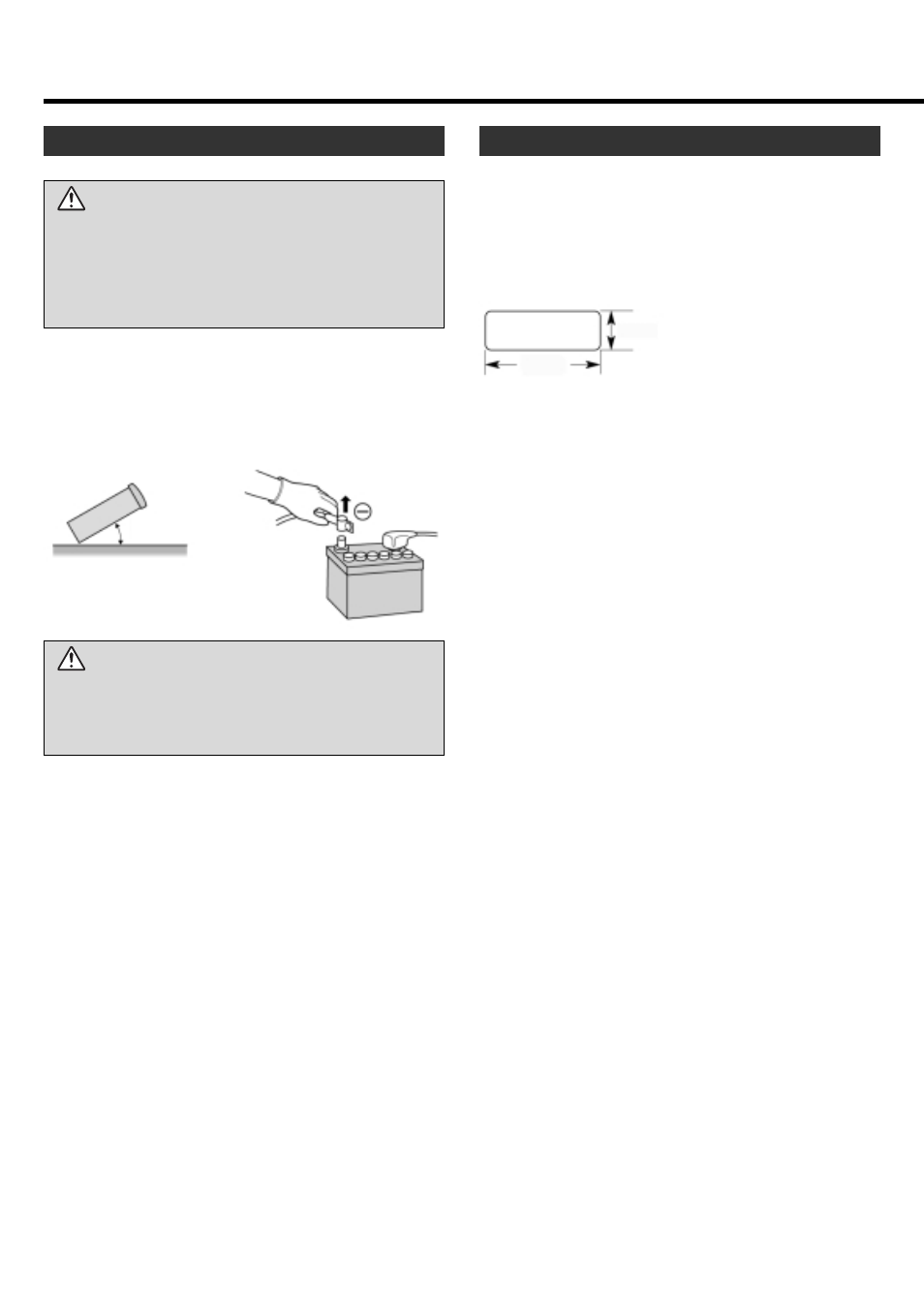

Руководство по инсталляции
Осторожно!
• При инсталляции устройства следуйте правилам и рекоменда-
циям, установленным в Вашем регионе, области или государ-
стве.
• При отгибании лепестков монтажного кожуха с помощью от-
вертки будьте осторожны, чтобы не поранить руки.
• Мы настоятельно рекомендуем пользоваться перчатками при
выполнении работ по инсталляции, чтобы не пораниться.
• Перед инсталляцией проверьте работу радио с антенной и акус-
тическими системами.
• Отсоедините провода от отрицательного (–) полюса аккумуля-
тора (см. предупреждения ниже).
• Устройство должно быть смонтировано в горизонтальном поло-
жении с наклоном передней панели под удобным для обзора уг-
лом, но не более 30 градусов.
0–30°
Осторожно!
Не разъединяйте разъемы аккумулятора автомобиля с рейсо-
вым или навигационным компьютером, так как все пользова-
тельские настройки, сохраненные в памяти, будут утеряны. На-
оборот, позаботьтесь о том, чтобы инсталляция устройства не
вызвала короткого замыкания.
Отверстие для инсталляции
Устройство может быть инсталлировано в любой приборной па-
нели, имеющей отверстие, которое соответствует размерам,
приведенным на рисунке ниже. Толщина приборной панели долж-
на составлять 4,5–6 мм, чтобы она могла выдержать устройство.
53 мм
182 мм
Меры предосторожности при инсталляции
По возможности данное устройство должно инсталлиро-
ваться профессионалом.
В случае затруднений проконсультируйтесь в ближайшем автори-
зованном сервисном центре Panasonic.
1. Данная система предназначена для работы исключительно
с 12-вольтовой аккумуляторной батареей (автомобильной)
с заземлением отрицательного полюса на массу.
2. Строго следуйте инструкции по подключению проводов (см.
стр. 10–17). Несоблюдение этих инструкций может привести к
поломке устройства.
3. Провод питания подключайте в последнюю очередь после за-
вершения всех подключений.
4. Подключите провод батареи (желтый) к положительному (+)
разъему батареи или к разъему блока предохранителя (ВАТ).
5. Оголенные провода заизолируйте для предотвращения корот-
кого замыкания.
6. Закрепите свободные и провисающие провода после заверше-
ния инсталляции.
7. Перед подключением к устройству дополнительного оборудо-
вания внимательно прочтите инструкции по его эксплуатации и
инсталляции.
Инсталляция на приборной панели Подготовка к инсталляции
