Подключение электрических проводов
(продолжение)
• Внимательно прочтите инструкции ко всем подключаемым
устройствам и неукоснительно следуйте им.
Относительно использования мобильного телефона
Наименования и цвета соединителей задней панели
0 Соединитель питания
(стр. 11)
(коричневый с черной полосой)
(синий с красной полосой)

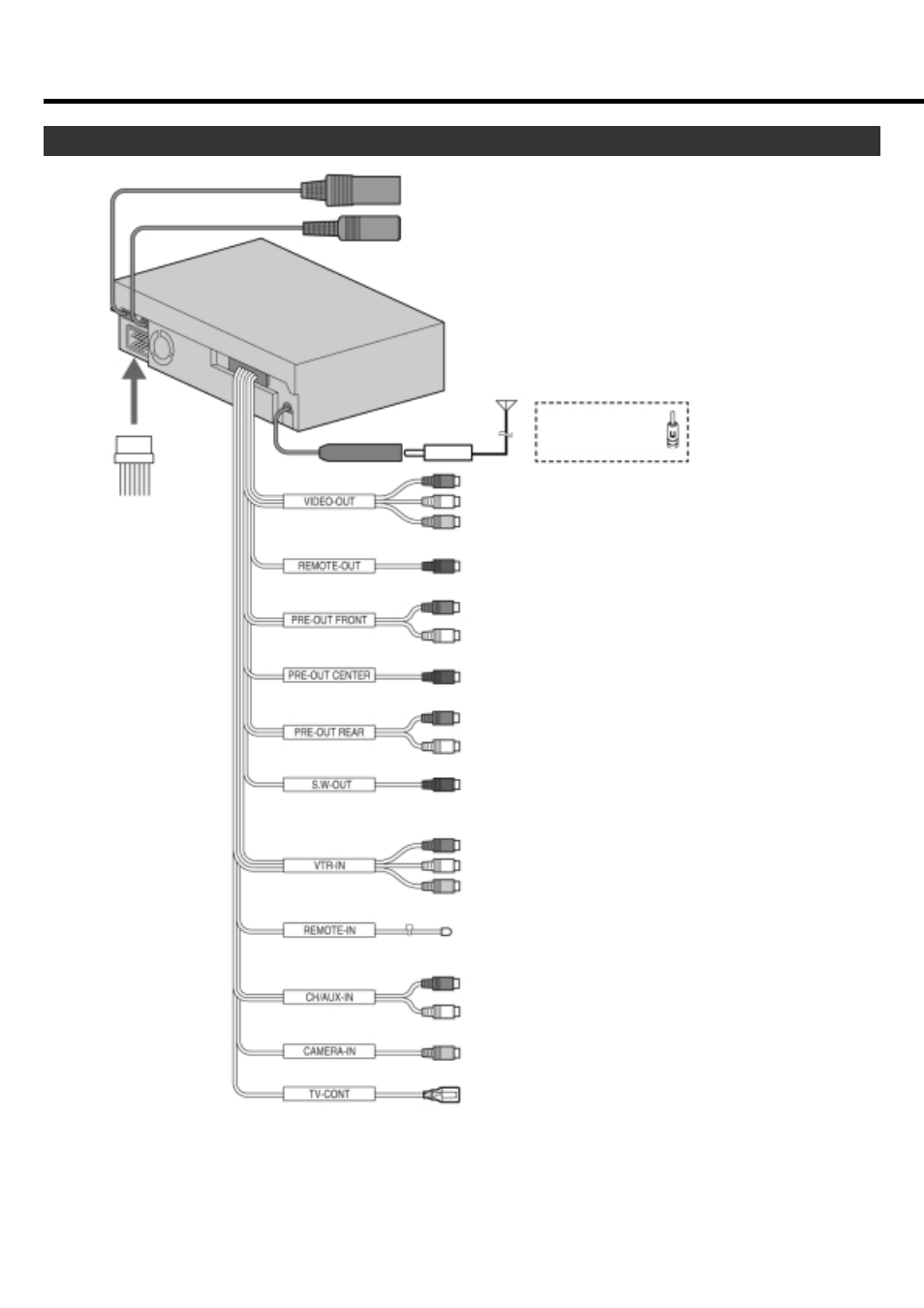

CQ-VD7001N
(задняя панель)
# Антенный
адаптер ISO
(если необходим)
Разъем видеовыхода (VIDEO-OUT)
Подключается к задней панели монитора (стр. 16)
Выходной провод дистанционного управления
Ко входу дистанционного управления подключаемо-
го устройства
К выходному разъему предусилителя (фрон-
тального канала)
К внешнему усилителю
К выходному разъему предусилителя (централь-
ного канала)
К внешнему усилителю
К выходному разъему предусилителя (тылового
канала)
К внешнему усилителю
К выходному разъему предусилителя сабвуфера
(монофонический)
К внешнему усилителю
Разъем видеовхода (VTR-IN)
Подключается к видеомагнитофону, видеокамере,
автомобильной навигационной системе другого
производителя и прочим устройствам (стр. 16)
Входной провод дистанционного управления
К выходу дистанционного управления подключаемо-
го устройства
Соединитель входов чейнджера/AUX IN допол-
нительного оборудования
К проводу RCA чейнджера/AUX
Входной разъем для камеры (CAMERA-IN)
Подключается к задней панели видеокамеры (стр. 17) /
DVD-чейнджера (стр. 14)
Провод управления телевизором (TV-CONT)
Подключается, когда ко входу VTR-IN подсоединен
телевизионный тюнер
Соединитель RGB
К автомобильной навигационной системе Panasonic
Соединитель DIN
К соединителю DIN CD/DVD-чейнджера
(например, CX-DP880N, CX-DH801N)
(П) (красный)
(Л) (белый)
(желтый)
(черный)
(П) (красный)
(Л) (белый)
(черный)
(П) (красный)
(Л) (белый)
(черный)
(П) (красный)
(Л) (белый)
(желтый)
(П) (красный)
(Л) (белый)
(желтый)
