8
Инсталляция (продолжение)

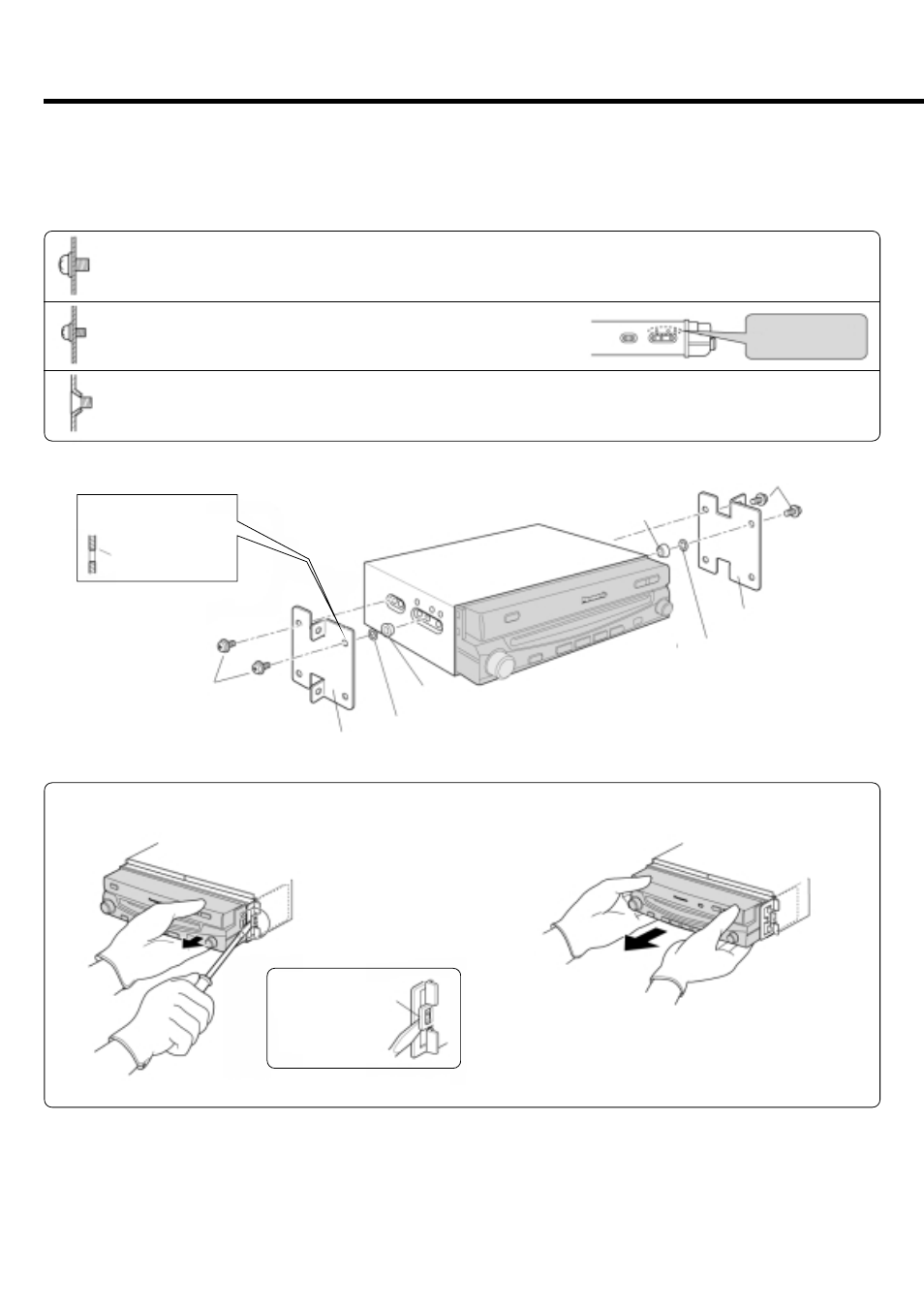

❑ Процедура инсталляции без использования монтажного кожуха 2
При монтаже данного устройства используйте кронштейны, входящие в комплект автомобиля. Форма кронштейна и метод монтажа мо-
жет различаться в зависимости от фирмы–производителя автомобиля, типа автомобиля и года выпуска. Проконсультируйтесь у ближай-
шего дилера или установщика аппаратуры.
Выберите крепежные винты в соответствии с позицией и формой отверстия в кронштейне.
5 Винт с круглой головкой (
∅
5 х 6 мм)
2 штуки
Вновь закрутите винты с круглой головкой, которые фиксировали кронштейны для транспортировки, еще в двух позициях.
7 Винт с круглой головкой (
∅
4 х 3 мм)
4 штуки
6 Винт с плоской головкой (
∅
5 х 6 мм)
4 штуки
Если форма монтажного отверстия в Вашем автомобиле такая же,
как на рисунке ниже, используйте прокладку 8, входящую в комплект.
Монтажное отверстие
кронштейна (в разрезе)
Кронштейн
Как вынуть устройство
¡ По очереди отогните правую и левую зажимные планки наружу и потяните устройство на себя.
™ После того как вынутся зажимные планки, потяните устройство на себя обеими руками.
¡
™
Нажмите здесь,
чтобы вынуть
зажимную планку.
* Чтобы вынуть декоративную окантовку 1), потяните ее справа налево.
При использовании этих
монтажных отверстий
5 Винт с круглой головкой
(
∅
5 мм х 6 мм)
5 Винт с круглой головкой
(
∅
5 мм х 6 мм)
8 Прокладка
Имеющийся кронштейн (П)
8 Прокладка
9 Двусторонняя клейкая лента
9 Двусторонняя клейкая лента
Имеющийся кронштейн (Л) (в исходном положении кронштейн закреплен в автомобиле)
