16
Подключение электрических проводов
(продолжение)

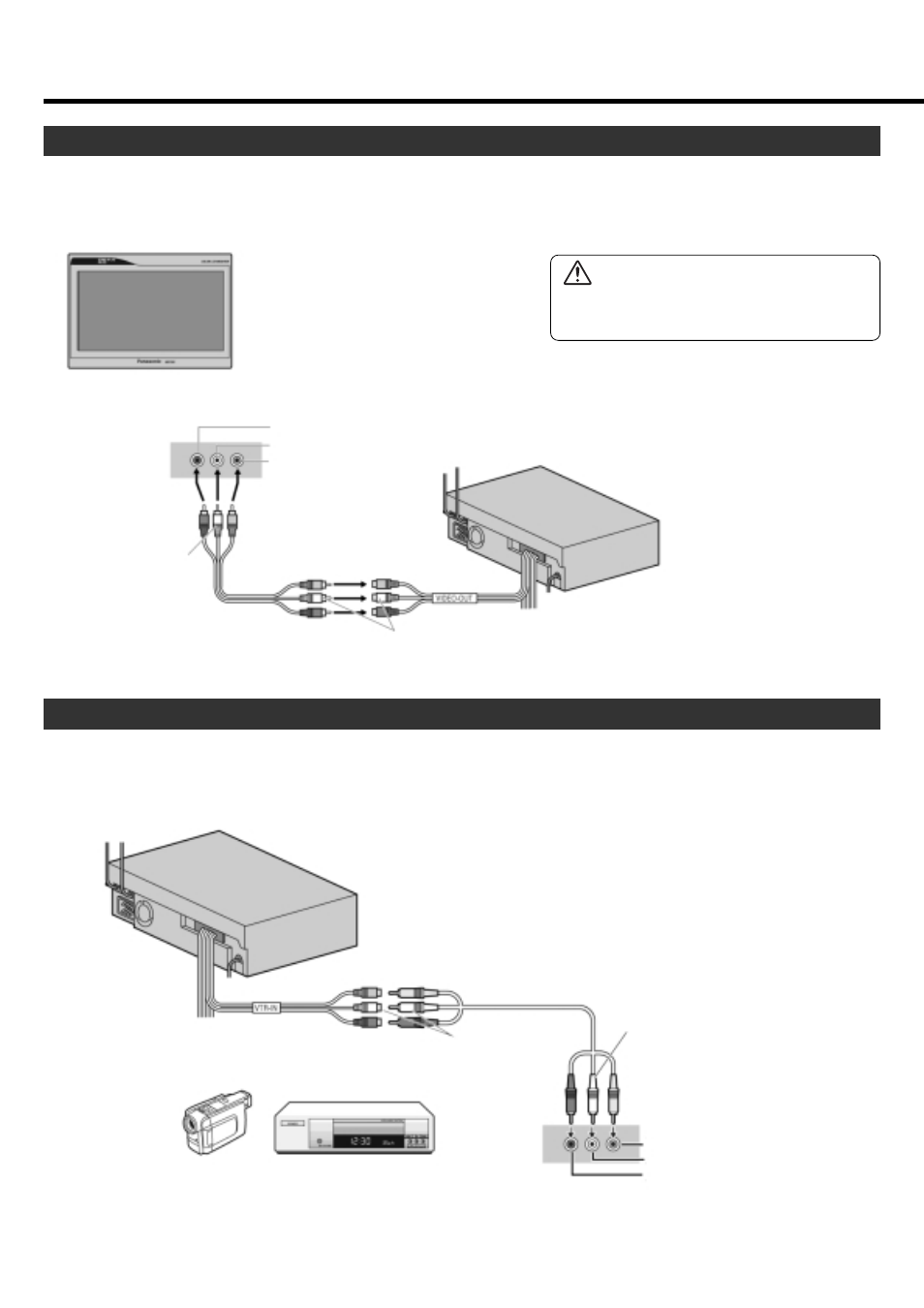

Подключение к монитору для пассажиров заднего сиденья
Подключение к видеомагнитофону или видеокамере
Примечания
• Дополнительно ознакомьтесь с инструкциями по эксплуатации подключаемых устройств.
• Обратите внимание на форму соединителей подключаемых устройств и на то, куда они подключаются, чтобы правильно выполнить под-
соединение.
Задний монитор,
например, CY-VM1500EX
(приобретается отдельно)
Пример:
(П) (красный)
(Л) (белый)
Кабель RCA
(приобретается отдельно)
Внимание!
Пассажиры переднего сиденья во время движения
автомобиля должны ограничиться только прослуши-
ванием аудиоинформации.
(видео) (желтый)
Правый аудиовход
Левый аудиовход
Видеовход
(видео) (желтый)
(видео) (желтый)
(Л) (белый)
(П) (красный)
CQ-VD7001N
(задняя панель)
Примечания
• Дополнительно ознакомьтесь с инструкциями по эксплуатации подключаемых устройств.
• Обратите внимание на форму соединителей подключаемых устройств и на то, куда они подключаются, чтобы правильно выполнить под-
соединение.
CQ-VD7001N
(задняя панель)
Кабель RCA
(приобретается отдельно)
(видео)
(желтый)
Пример:
Видеовыход
Левый аудиовыход
Правый аудиовыход
(П) (красный)
(Л) (белый)
Видеомагнитофон
(приобретается отдельно)
Видеокамера
(приобретается отдельно)
(П) (красный)
(Л) (белый)
