5

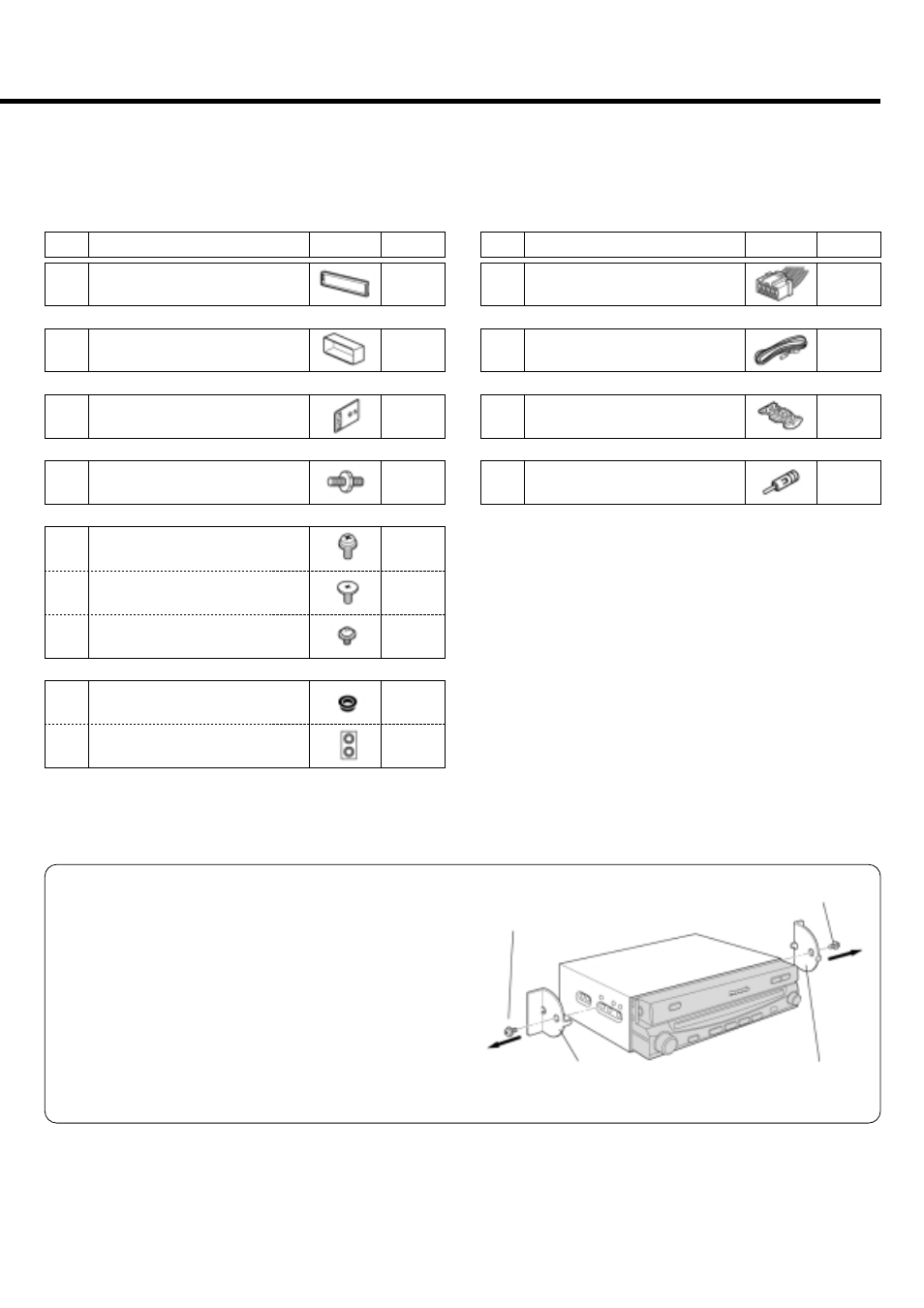

❑ Крепежная фурнитура
(для инсталляции)
№
Наименование
Рисунок
Кол-во
1
Декоративная окантовка
1
(YEP9Z2739)
2
Монтажный кожух
1
(YEFG012694)
3
Монтажные пружины
1+1
(YEFX0052714)
4
Крепежный болт (
∅
5 мм)
1
(YEJV01060)
5
Винт с круглой головкой (
∅
5 х 6 мм)
2
6
Винт с плоской головкой (
∅
5 х 6 мм)
4
7
Винт с круглой головкой (
∅
4 х 3 мм)
4
(ZZBISVD7001B)
8
Прокладка
2
9
Двусторонняя клейкая лента
1
комплект
(ZZBISVD7001E)
Снятие кронштейнов, закрепляемых
при транспортировке
Перед началом использования (инсталляции) устройства необ-
ходимо снять кронштейны, закрепляемые при транспортировке.
Для инсталляции используйте винты (∆ 5 х 6 мм) с шайбами.
Постарайтесь не потерять эти винты.
❑ Крепежная фурнитура
(для разводки проводов)
№
Наименование
Рисунок
Кол-во
0
Разъем питания
1
(YEFG012694)
!
Удлинительный провод заднего хода
2
(WAVS05M6000T)
@
Зажимное соединение
1
(YEAT034C012)
#
Антенный адаптер ISO
1
(YEAA33144)
Примечания
• Номер, указанный в скобках под названием аксессуара, требу-
ется для сервисного обслуживания.
• Аксессуары и их номера могут изменяться в процессе усовер-
шенствования устройства без предварительного уведомле-
ния.
• Винты, входящие в комплект поставки, предназначены только
для инсталляции. В случае утери одного из них закажите спе-
циальный винт.
Винт с круглой головкой
(
∅
5 х 6 мм)
Транспортировочный
кронштейн
Транспортировочный
кронштейн
Винт с круглой головкой
(
∅
5 х 6 мм)
