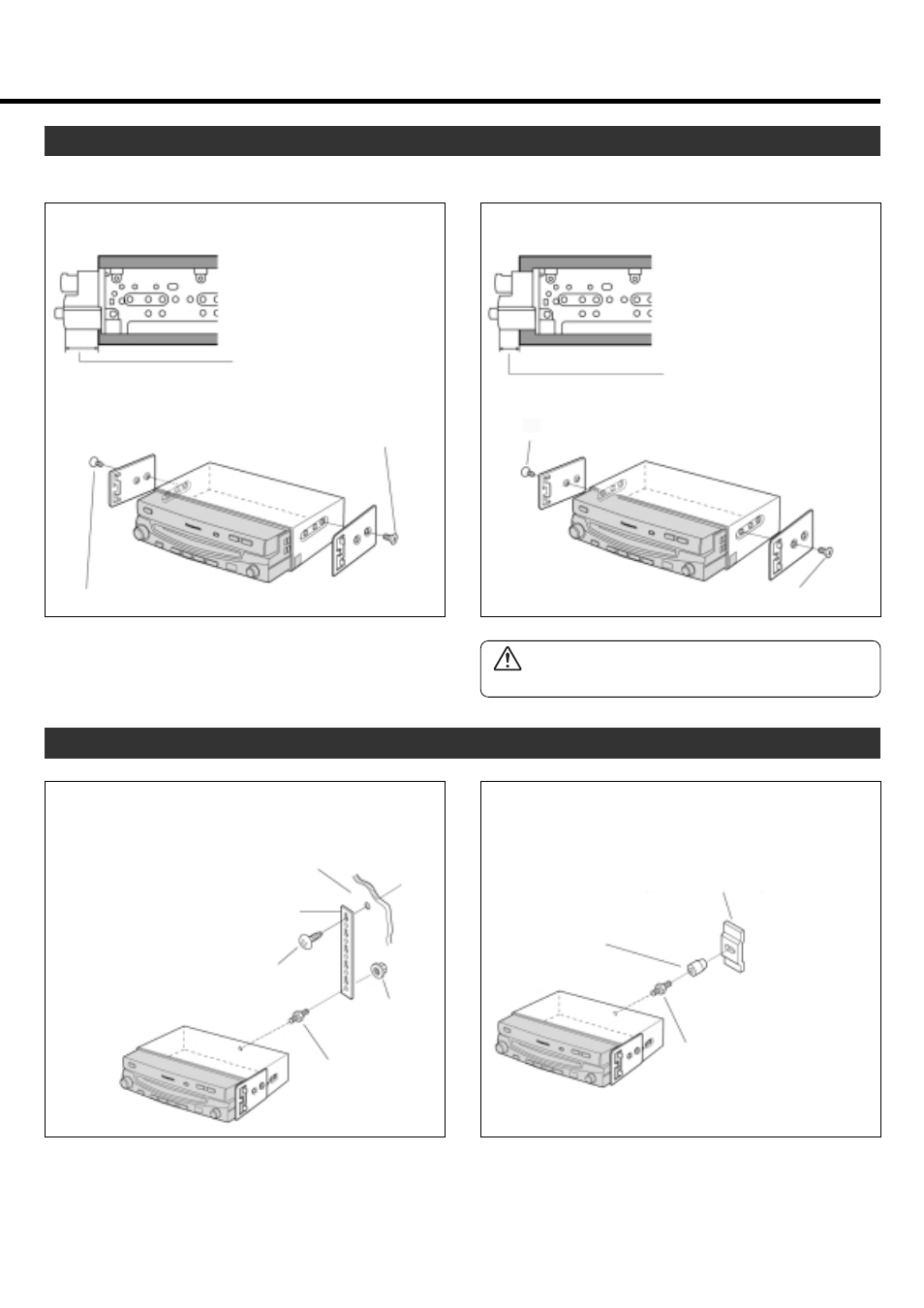

Отверстия в монтажных пружинах позволяют Вам выбрать один из двух типов монтажа, как показано на рисунках ниже.
Методы фиксации монтажных пружин
Методы фиксации на противопожарной перегородке
(А) Обычный метод инсталляции
Передняя панель выступает на
несколько миллиметров
6 Винт с плоской головкой
6 Винт с плоской головкой
(а) С помощью задней поддерживающей планки
(приобретается отдельно)
Противопожарная перегородка
в автомобиле
∅
3 мм
Задняя поддерживающая планка
(приобретается отдельно)
Самонарезающийся винт
(приобретается отдельно)
Шестигран-
ная гайка
(приобретает-
ся отдельно)
4 Монтажный болт
(
∅
5 мм)
(Б) Метод более глубокой инсталляции
Передняя панель выступает меньше
6 Винт с плоской головкой
6 Винт с плоской головкой
Внимание!
В некоторых типах автомобилей метод (Б) неприменим.
(б) С помощью резиновой прокладки (приобре-
тается отдельно)
Задний поддерживающий кронштейн
(входит в комплектацию автомобиля)
Резиновая прокладка
(приобретается отдельно)
4 Монтажный болт (
∅
5 мм)
