14
Подключение электрических проводов (продолжение)

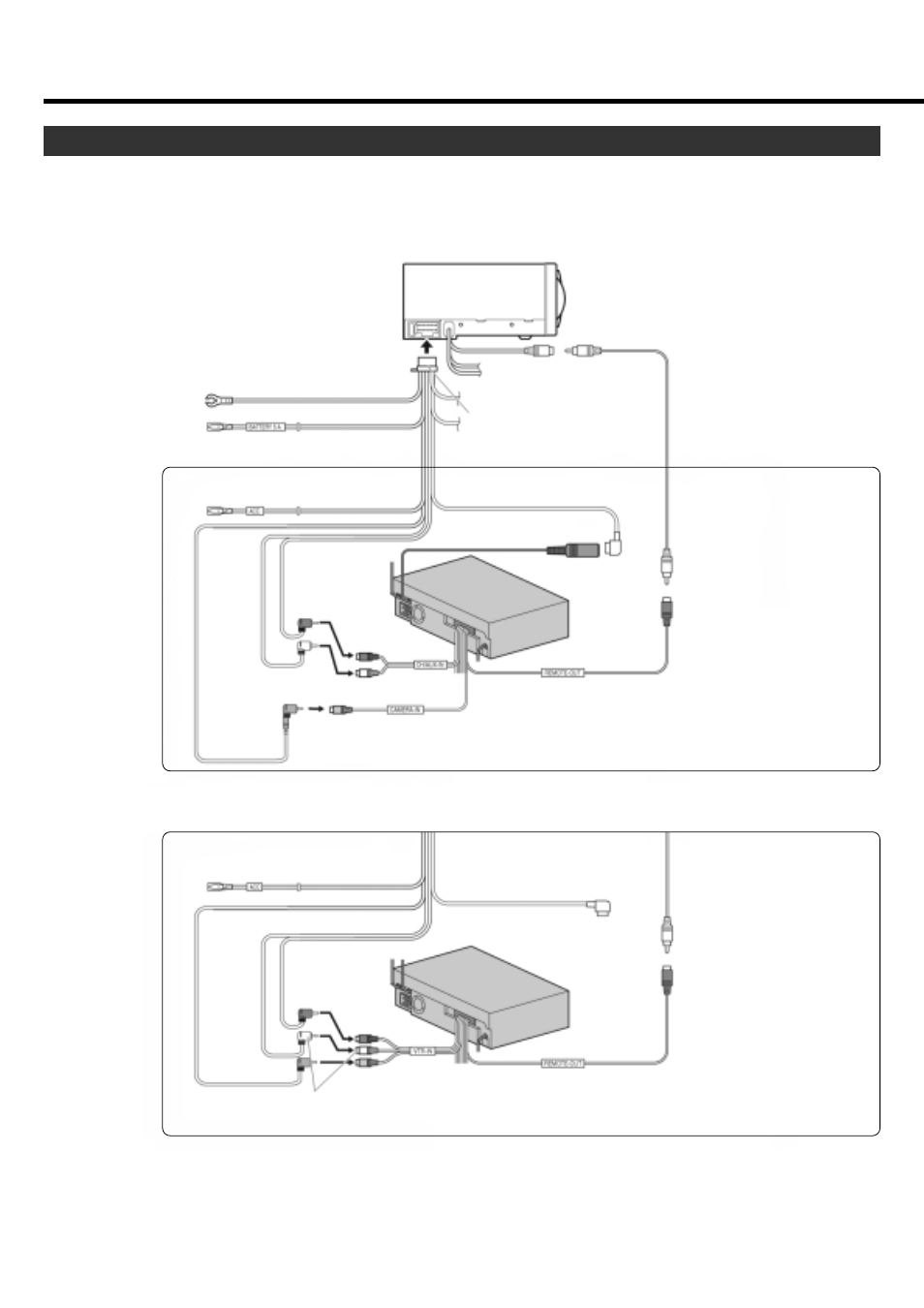

Подключение к DVD-чейнджеру (CX-DH801N)
Примечания
• Существуют два типа подключения чейнджера, которые показаны ниже. Изучите свойства каждого метода перед подключением.
Тип Å: Вы можете управлять чейнджером с помощью основного устройства, но задний монитор ничего не показывает.
Тип ı: Вы можете видеть изображение на заднем мониторе, но при этом чейнджером надо управлять независимо.
• Дополнительно ознакомьтесь с инструкциями по эксплуатации подключаемых устройств.
DVD-чейнджер
CX-DH801N
(приобретается отдельно)
Провод заземления (черный)
Подсоединяется к зачищенному
металлическому участку шасси автомобиля
Аккумуляторный провод
(желтый) к автомобильному аккумулятору,
непрерывная подача +12 В постоянного тока
Силовой кабель (красный)
(не используется)
Кабель RCA
Å
(к входному разъему камеры)
(желтый)
Силовой кабель (красный)
К источнику питания АСС,
+12 В постоянного тока
Кабель RCA
ı
Входной провод дистанци-
онного управления (RCA)
Соединитель питания
(поставляется с CX-DН801N)
Удлинительный кабель сенсора
дистанционного управления
(опционный)
Выходной провод дистанци-
онного управления
(черный)
Удлинительный кабель сенсора
дистанционного управления
(опционный)
Выходной провод дистанци-
онного управления
(черный)
Кабель DIN (черный)
Соединитель DIN
Соединитель DIN
(не используется)
(П) (красный)
(Л) (белый)
(П) (красный)
(П) (красный)
(Л) (белый)
(Л)
(белый)
(видео)
(желтый)
(видео)
(желтый)
(видео)
(желтый)
(видео)
(желтый)
(Л)
(белый) (П) (красный)
CQ-VD7001N
(задняя панель)
CQ-VD7001N
(задняя панель)
