Инсталляция (продолжение)
Примечание
Модель автомобиля, условия инсталляции и
комбинация используемых устройств могут на-
ложить некоторые ограничения на возможнос-
ти открытия и закрытия монитора, а также на
возможность регулировки угла и позиции мони-
тора.
Важно!
Когда устройство будет инсталлировано в при-
борной панели, убедитесь, что вокруг него
обеспечена достаточная вентиляция, чтобы
предотвратить неисправности, возникающие
от перегрева. Не закрывайте вентиляционные
отверстия в корпусе устройства.
4 Крепежный болт (
∅
5 мм)
6 Винт с плоской голо-
вкой (
∅
5 х 6 мм)
Установите монтажный кожух 2 в приборную панель
и отогните монтажные лепестки с помощью отвертки.
Закрепление монтажного кожуха 2
Насколько сильно надо отогнуть монтажные лепестки, зави-
сит от автомобиля. Отогните монтажные лепестки с помо-
щью отвертки, чтобы прочно закрепить монтажный кожух 2
в приборной панели.
Приборная панель
Монтажный кожух 2
Монтажный лепесток
Прикрепите монтажные пружины 3 к устройству.
Установите заднюю соединительную панель устройства.
После фиксации разъема питания 0 прикрепите заднюю панель
устройства к корпусу автомобиля методом (а) или (б), приведен-
ными справа.
Вставьте устройство в монтажный кожух 2.
Зацепите зажимную планку монтажного кожуха 2
за крючок монтажной пружины 3.

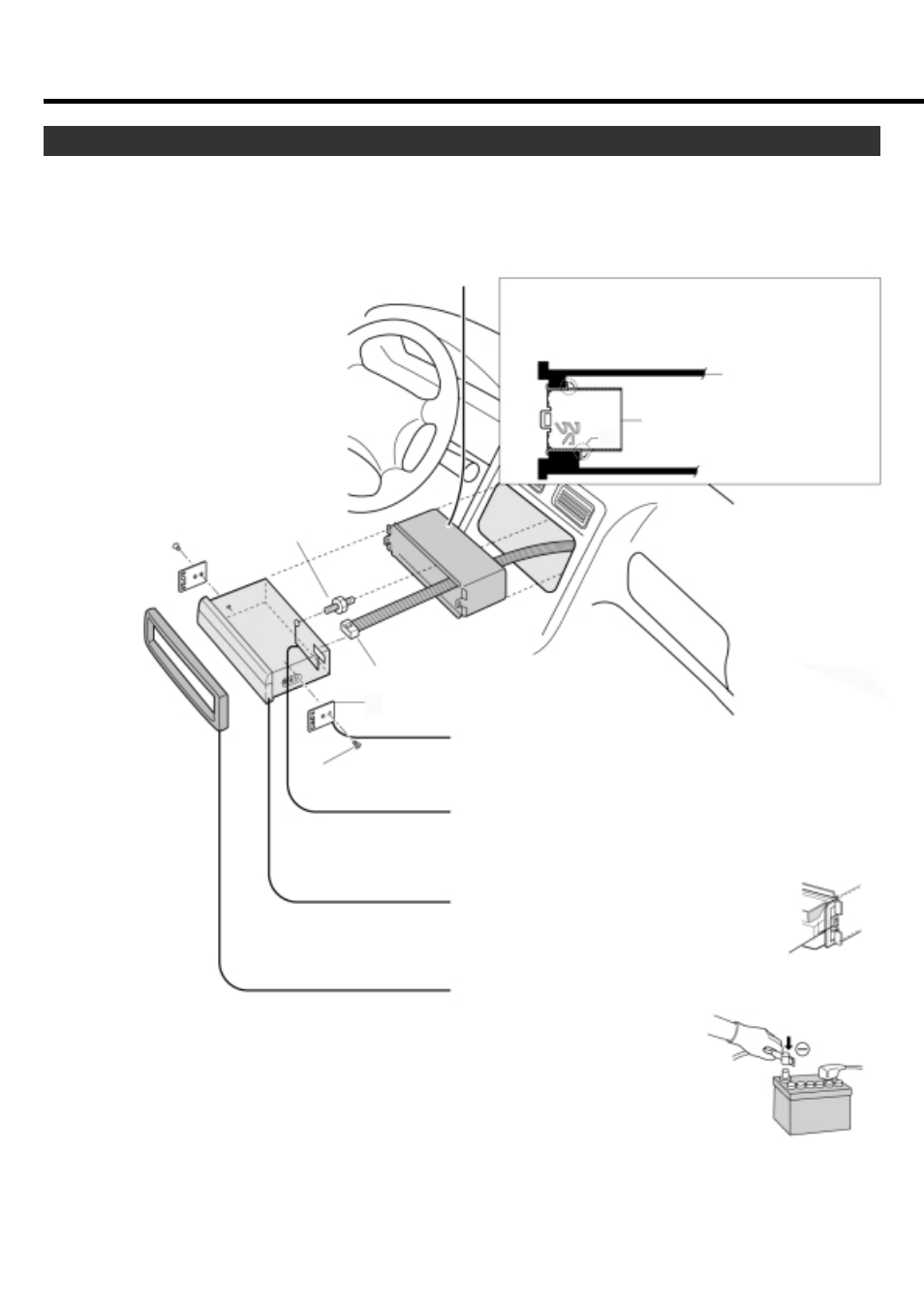

❑ Процедура инсталляции с использованием монтажного кожуха 2
Монтаж устройства
™
£
¢
∞
§
¡
0 Разъем питания
3 Монтажная пружина
Зажимная планка
