ATLAS D F SI UNIT
O
1. Инструкции no эксплуатации
1.1 Предисловие
Уважаемый покупатель,
Благодарим Вас за то, что Вы выбрали котел FERROLI, имеющий самую современную конструкцию, выполненный по
передовым технологиям и отличающийся высокой надежностью и качеством изготовления. Просим Вас внимательно
прочитать настоящее руководство, т.к. в нем приводятся важные указания по безопасности установки , эксплуатации и
технического обслуживания агрегата.
ATLAS D F SI UNIT Данный котел представляет собой высокоэффективный тепловой генератор для отопления и ГВС ,
оснащенный жидкотопливной горелкой с принудительной подачей воздуха. Корпус котла собран из чугунных элементов,
соединенных между собой двухконусными кольцами и стяжными болтами из стали. Контроль и управление котлом
обеспечивает
микропроцессор
с
цифровым
интерфейсом,
предоставляющим
передовые
функции
регулирования
температуры.
1.2 Панель управления
12
1
14
2
19
15
5
16
7
9
10
----------------- s
\^OÎ9“C J
ecot nfort /
26
24
3
25
23
4
22
21
20
18
17
6
8

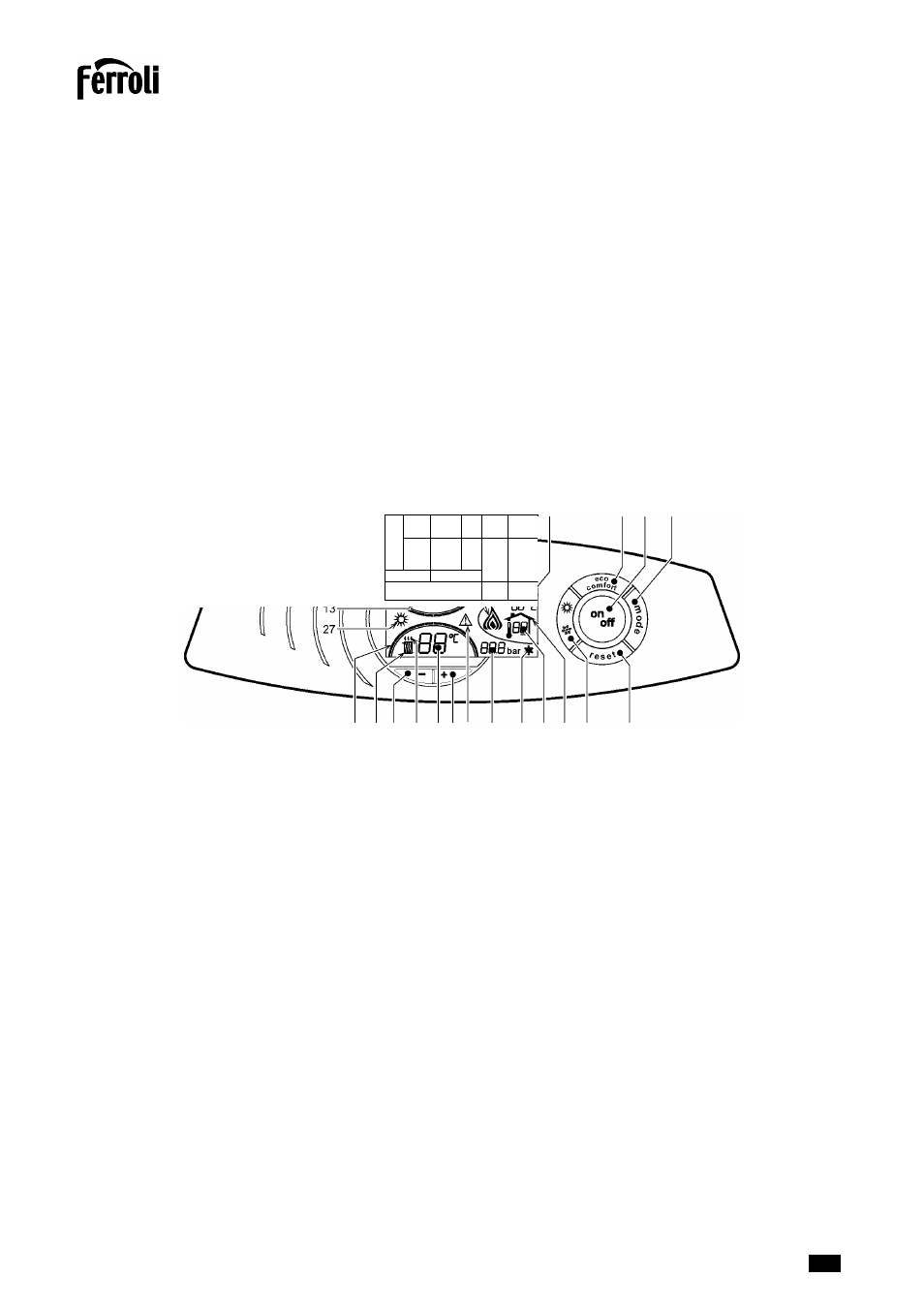

рис. 1 - Панель управления
Обозначения
1 = НЕ ИСПОЛЬЗУЕТСЯ
2 = НЕ ИСПОЛЬЗУЕТСЯ
3 = Клавиша уменьшения задаваемой температуры в
системе отопления
4 = Клавиша увеличения задаваемой температуры в
системе отопления
5 = Дисплей
6 = Клавиша выбора режима Лето /Зима
7 = Клавиша выбора режима Economy /Comfort
8 = Клавиша Сброс
9 = Клавиша включения / выключения агрегата
10 = Клавиша меню "Плавающая температура"
12 = Символ ГВС
13 = Символ работы агрегата в режиме ГВС
14 = Индикация подачи воды в систему ГВС
15 = Символ режима "Eco" (Экономический) или
Comfort
16 = Индикация внешней температуры (при наличии
опционного внешнего датчика)
17 = Появляется при подключении внешнего датчика
или устройства ДУ с таймером (опции)
18 = Температура воздуха в помещении (при наличии
опционного устройства ДУ с таймером)
19 = Символ "Пламя"
20 = Символ режима против оледенения
21 = Индикация давления в контуре отопления
22 = Индикация неисправности
23 = Задание / температура в системе отопления
24 = Символ отопления
25 = Индикация работы агрегата в режиме отопления
26 = Индикация достижения заданной температуры в
системе отопления
27 = Индикация "Летний режим"
144
cod. 3540I500 - 09/2007 (Rev. 00)
RU
