Для подсоединения с помощью раздельных труб установите на агрегате соединительный элемент код. 33301650.
1. Снимите воздуховод"Д"
2. Установите фланец диам. 80 комплекта
3. Вставьте воздуховод в фланец
ш

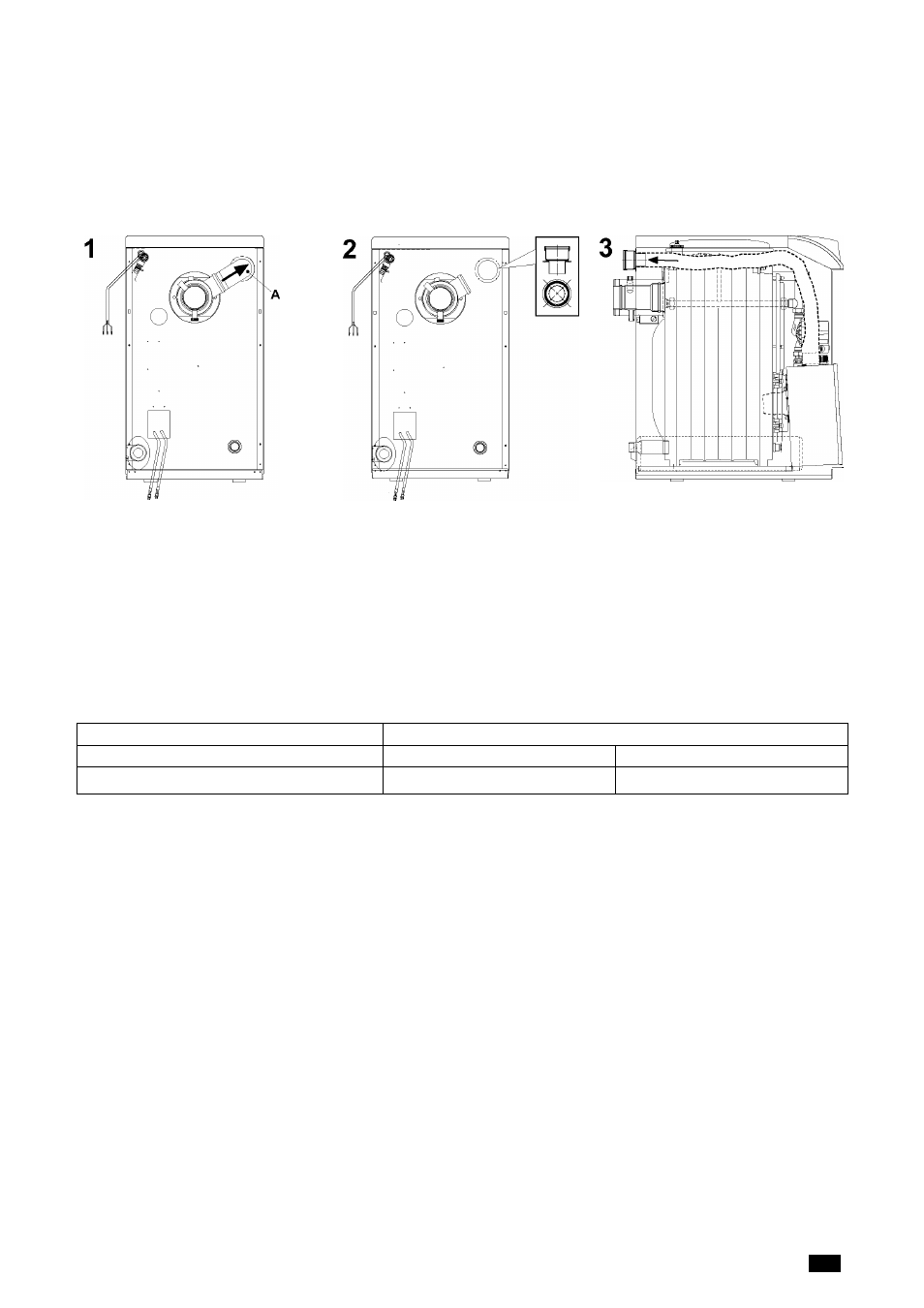

рис. 26 - Соединительный элемент для раздельных труб
Перед тем, как приступать к выполнению монтажа проверьте правильность используемой диафрагмы и не превышение
максимально допустимой длины, используя для этого простой расчет:
1. Окончательно определите схему прокладки раздельных воздуховодов, включая аксессуары и выходные терминалы.
2. В соответствии с таблица 4 определите потери в м э^
каждом компоненте в зависимости от его
'
'
(эквивэл©нтных м©трэх) нэ
расположения.
3. Проверьте, чтобы полная сумма потерь была меньше или равной максимально допустимой величине, указанной в
таблица 3.
Таблица. 3 - Раздельные воздуховоды
Раздельные воздуховоды
Модель
дтьдз О 30 р ими
дтьдз О 40 Р иМ1Т
Максимально допустимая длина
70
“экв
40
“экв
156
