АТ1А5 О Р 5! ими

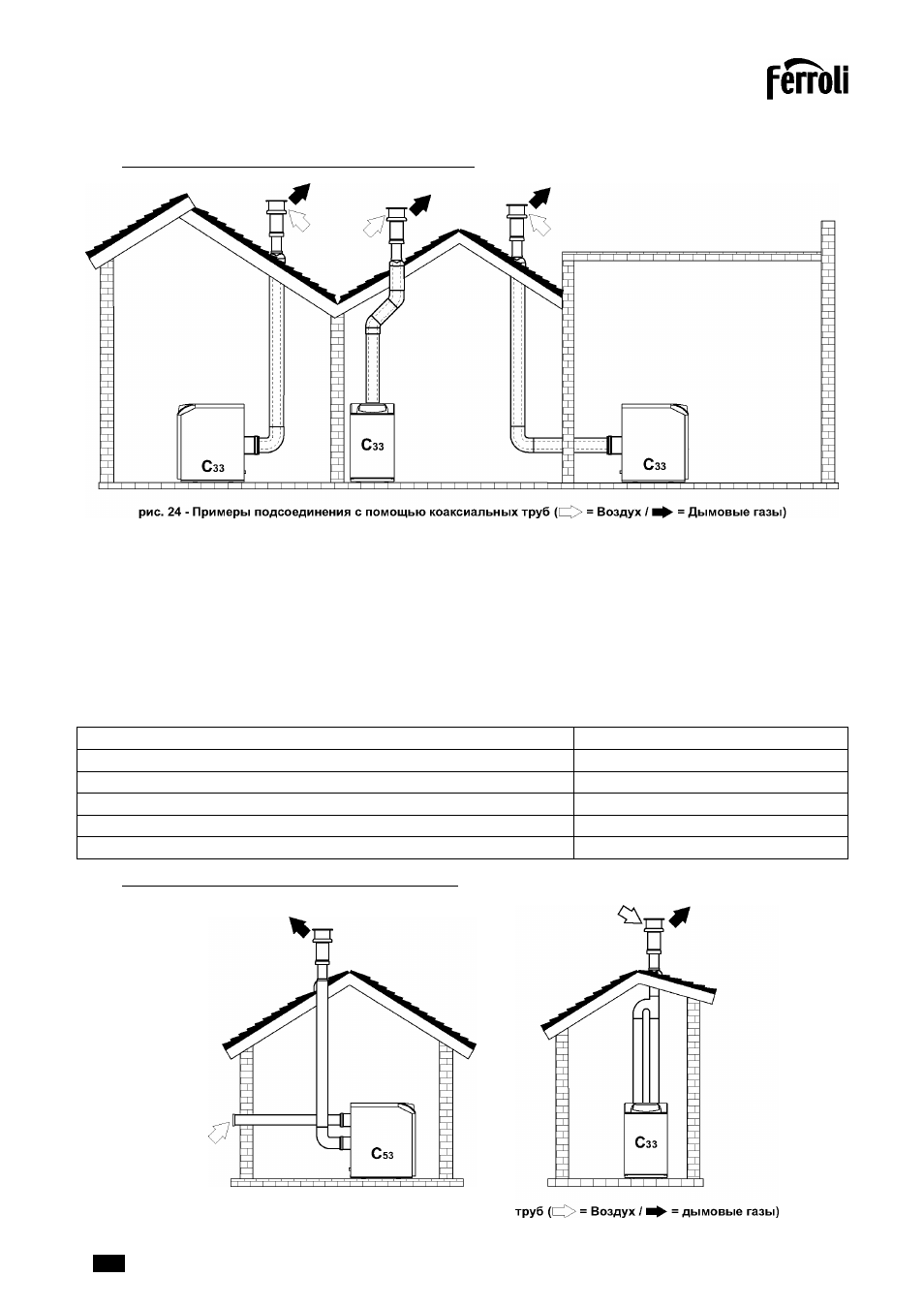

Присоединение с помощью коаксиальных
тру
6
Диам. 80/125
Модель
АТЬАЗ О 30 Р 8! иМ!Т
Максимально допустимая длина
6 м
Величина уменьшения на каждое колено с углом 90° (80/125)
1 м
Величина уменьшения на каждое колено с углом 45° (80/125)
0,5 м
Коэффициент уменьшения для оголовка (горизонтального/вертикального)
1 м
ш
Агрегат в стандартном исполнении готов для подсоединения к коаксиальному воздуховоду. Используйте только воздуховоды
с внутренней стенкой из нержавеющей стали. Необходимо, чтобы возможные горизонтальные участки воздуховода удаления
дымовых газов имели легкий уклон в сторону от котла во избежание того, чтобы конденсат, если таковой образуется, мог
стекать обратно в котел.
Перед выполнением монтажа проверьте по таблица 2, не будет ли превышена максимально допустимая длина дымохода,
имея в виду, что каждому коаксиальному колену соответствует уменьшение длины в размере, указанном в следующей
таблице. Например, воздуховод диам. 80/125, состоящей из колена 90° + и вертикального участка длиной 1 метр, , имеет
эквивалентную длину, равную 2 м.
Таблица. 2 - Длины коаксиальных воздуховодов
Присоединение с помощью раздельных
тру
6
рис. 25 - Примеры подсоединения с помощью раздельных
cod. 35401500 - 09/2007 (РбУ. 00)
155
