АТ1А5 О Р 5! ими
Таблица. 6
Давление насоса кг/см
2
СОПЛО
Галлонов/
ч
8
9
10
11
12
13
14
0.40
1.36
1.44
1.52
1.59
1.67
1.73
1.80
0.50
1.70
1.80
1.90
1.99
2.08
2.17
2.25
0.60
2.04
2.16
2.28
2.39
2.50
2.60
2.70
0.65
2.21
2.34
2.47
2.59
2.71
2.82
2.92
0.75
2.55
2.70
2.85
2.99
3.12
3.25
3.37
0.85
2.89
3.06
3.23
3.39
3.54
3.68
3.82
1.00
3.40
3.61
3.80
Расход на выходе сопла в кг/ч
Регулировка давления насоса
Давление насоса регулируется на заводе так , чтобы обеспечить оптимальные условия работы агрегата; как правило, эта
регулировка не требует изменения. Однако, если для особых целей приходится выбрать другое значение давления ,
необходимо установить манометр, включить горелку, а затем выполнить регулировку с помощью винта "6", указанного на
рис. 28. В любом случае рекомендуется не выходить за пределы 10 - 14 бар.

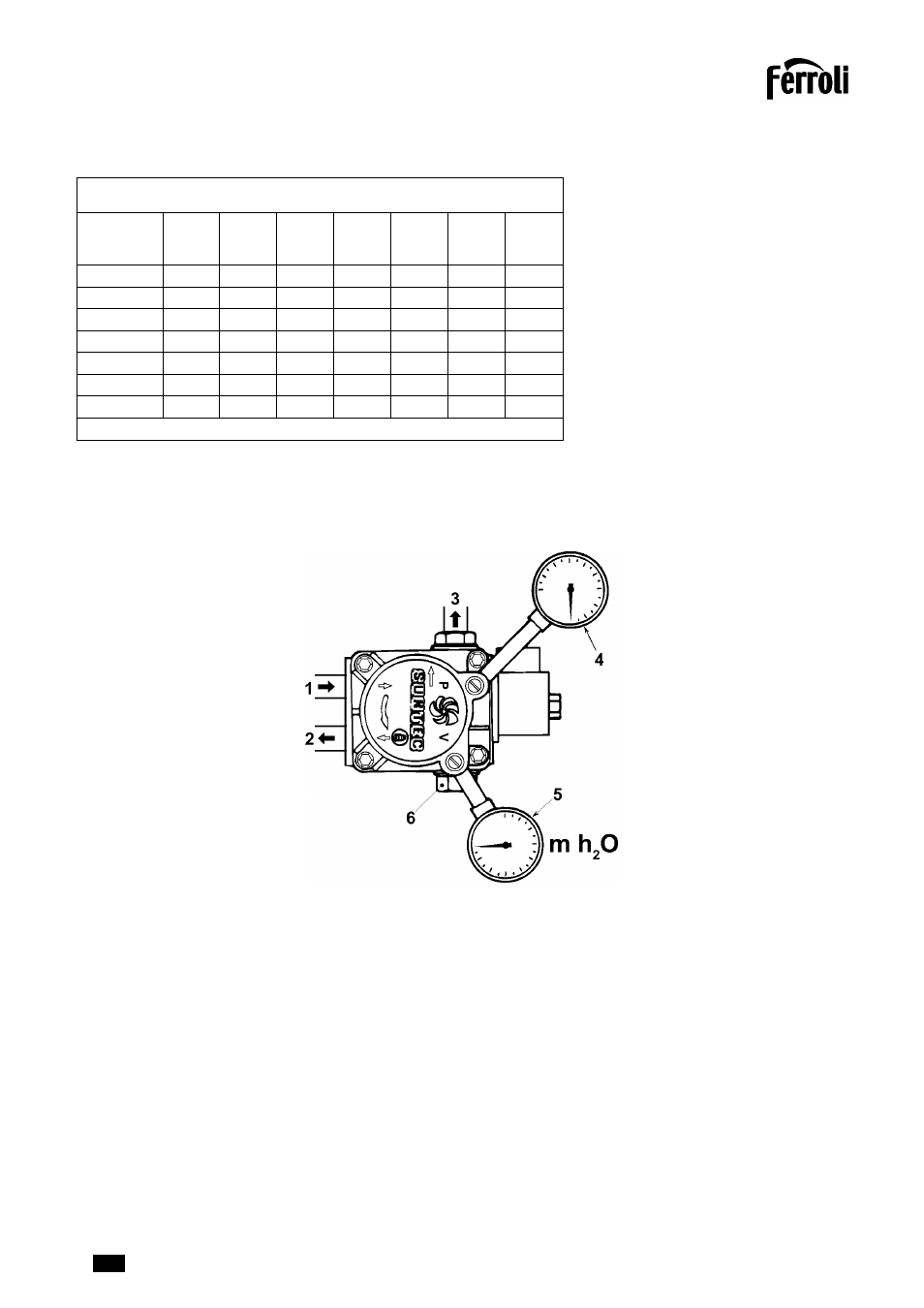

рис. 28 - Насос
1 - Вход (всасывание)
2 - Обратная линия со шпилькой внутреннего байпаса
3 - Выход сопла
4 - Точка подключения манометра
5 - Точка подключения вакуумметра
6 - Регулировочный винт
О
cod. 3540I500 - 09/2007 (Rev. 00)
159
